输入

电压

4.8

5.0

5.2

VDC

电流

-

-

3

A

输出

电流

-

-

2000

mA

电流调节步长

-

0.01

-

mA

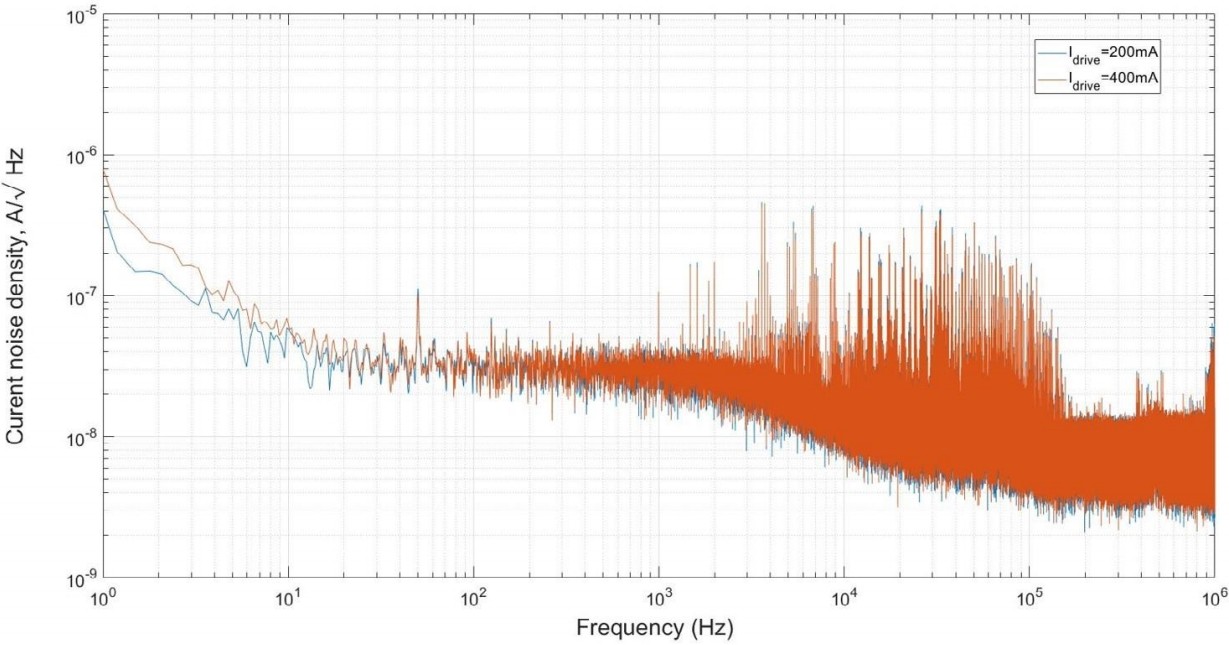

电流纹波幅度

-

-

0.1

%

电流稳定性

-

-

0.1

%

电流设定精度

-

-

1

%

兼容电压

(Compliance Voltage )

1

-

3

V

TEC电流设置范围

-4

-

+4

A

TEC电压

1

4

V

TEC温度设置

5

25

50

⁰C

TEC温度步长

-

0.01

-

⁰C

TEC温度精度

-

-

0.1

%

模式

触发输入电压

3.3

-

5

V

触发输入阻抗

-

500

-

Ω

触发脉冲频率

-

-

3

kHz

触发脉冲宽度

150

-

-

µS

电流上升时间

100

-

140

µS

电流下降时间

80

-

160

µS

模拟输入电压

0

-

5

V

模拟输入阻抗

-

400

-

Ω

电流设定点

-

400

-

mA/V

模拟输入频率

-

-

3

kHz

温度

工作

+10

-

+50

⁰C

储存

-20

-

+70

⁰C

湿度，非冷凝状态

-

-

95

%

连接

电源

2 mm / 5.5 mm Jack (PJ- 05AH Cui Devices)

USB

Mini-USB, Type B (1734035-1 TE 连接)

接口连接器

Terminal block (1-282834-0 TE 连接)

机械装置

尺寸

100 mm x 85 mm x 31 mm

重量，不超过

200 g

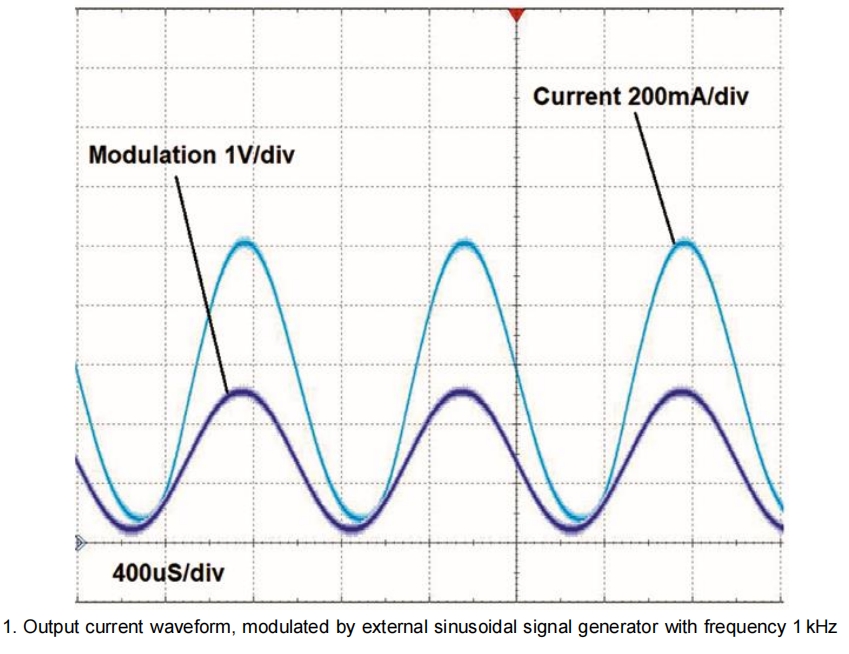

1

ANALOG

模拟调制输入。

连接外部模拟电压或外部正弦信号发生器，以控制输出电流。0÷5V 模拟输入对应 0÷2A 输出电流。电流设定值为 400mA/V。输入阻抗为 400 Ω。

通过 PC 软件选择 "ANALOG"（模拟）模式，然后按下 "ON/OFF"（开/关）按钮，激活输出电流并通过模拟输入进行控制。

外部正弦信号的Max. 频率为 3 kHz，支持 2A 调制幅度。频率越高，调制幅度越小。

2

GND

设备接地

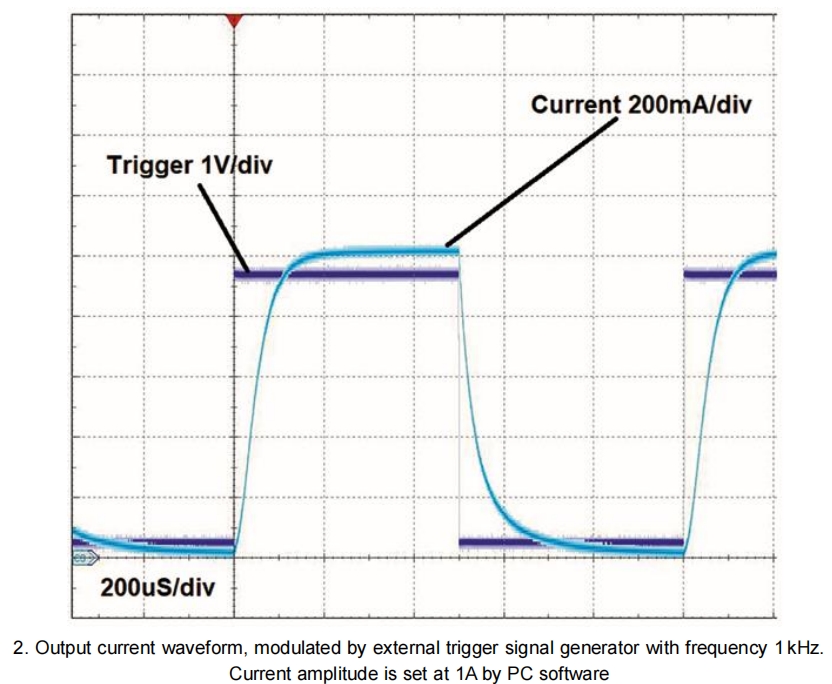

3

TTL

触发输入。

连接外部 TTL 信号发生器，用于触发输出电流。外部触发器的振幅必须在 3.3V 至 5V 范围内。输入阻抗为 500 Ω。

通过 PC 软件选择 "外部 "模式并按下 "ON/OFF "按钮，激活外部输入触发输出电流。电流振幅由 PC 软件设置。外部触发信号的Max. 频率为 3 kHz。

外部触发信号的Max. 频率为 3 kHz

4

RS232 TX

RS232 端口传输

5

RS232 RX

RS232 端口接收

6

GND

设备接地

7

CANL

CAN 总线低电平

8

CANH

CAN 总线高电平

9

GND

设备接地

10

INTERLOC K

连接至外部联锁电路。打开： 设备已锁定、

闭合：设备工作。通过 1 kΩ 电阻器将内部电压拉高至 3.3V。使用集电极开路或干接触。注意： 只有当联锁电路关闭时，才能启动激光发射。
