产品总览 三电极驱动电源
产品特点
产品型号PL-LDBR-300-14F
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
电源频率 GAIN驱动电流范围
50/60Hz 0-300mA
激光器驱动极限参数
项目 | 参数 | 备注 | |
电源电压 | 220VAC | ||
电源频率 | 50/60Hz | ||
GAIN极 驱动 | GAIN驱动 信号源 | 内部/外部/内部+外部 | 默认内部信号，可以通过上位机选择 |
内部调制信号周期 | DC或锯齿波 | 锯齿波周期20-200ms | |
驱动电压Max. 值 | 5V | 超电压保护4V | |
驱动电流范围 | 0-300mA | Max. 限制300mA | |
外部激光调制信号 端口输入阻抗 | 5k | ||
外部激光调制信号 响应频率范围 | DC-500kHz | ||
外部调制信号 转换系数 | 100mA/V | ||
外部调制信号 Max. 值 | 3V | 内部限制300mA对应3V | |
Grating极驱动 | 驱动信号源 | 外部 | BNC接口 |
驱动电压Max. 值 | 5V | ||
驱动电流范围 | 0-100mA | Max. 限制100mA，内部固定 | |
外部激光调制信号 端口输入阻抗 | 5k | ||
外部激光调制信号 响应频率范围 | DC-500kHz | ||
外部调制信号 转换系数 | 100mA/V | ||
外部调制信号 Max. 值 | 1V | 内部限制Max. 100mA对应1V | |
PHASE极驱动 | 驱动信号源 | 外部 | BNC接口 |
驱动电压Max. 值 | 5V | ||
驱动电流范围 | 0-7.5mA | Max. 限制7.5mA，内部固定 | |
外部激光调制信号 端口输入阻抗 | 5k | ||
外部激光调制信号 响应频率范围 | DC-500kHz | ||
外部调制信号 转换系数 | 10mA/V | ||
外部调制信号 Max. 值 | 0.75V | 内部限制Max. 7.5mA对应0.75V | |
GAIN电流监控 | GAIN电流监控输出转换系数 | 10V/A | 100mA=1V |
GAIN电流监控输出端口阻抗 | 1k | ||
TEC驱动 | TEC驱动限制电流（低） | 0.6A | 开关可选 |
TEC驱动限制电流（高） | 1.2A | ||
TEC max电压 | 5V | ||
NTC | 10k@25℃ | B值3930 | |
激光器max保护温度 | 60.0℃ | 超过保护温度，电源座关闭激光器，关闭TEC并锁定，需要排除故障后重启电源才能解除。 | |
激光器max保护温度 | 2.0℃ | ||
激光器max设定温度 | 50.0℃ | 面板按键或者上位机设定 | |
激光器max设定温度 | 5.0℃ | ||
温度保护窗口 | 5℃ | 实测温度与设定温度差超过5℃， 自动关闭激光或者禁止激光打开 | |
安装接口 | 蝶形安装座 | ||
面板显示 | 设定温度值； 实际温度值； 激光器电压值； GAIN信号源； | ||
上位机端口 | B型USB接口，可以用上位机设定驱动座输出参数 | ||

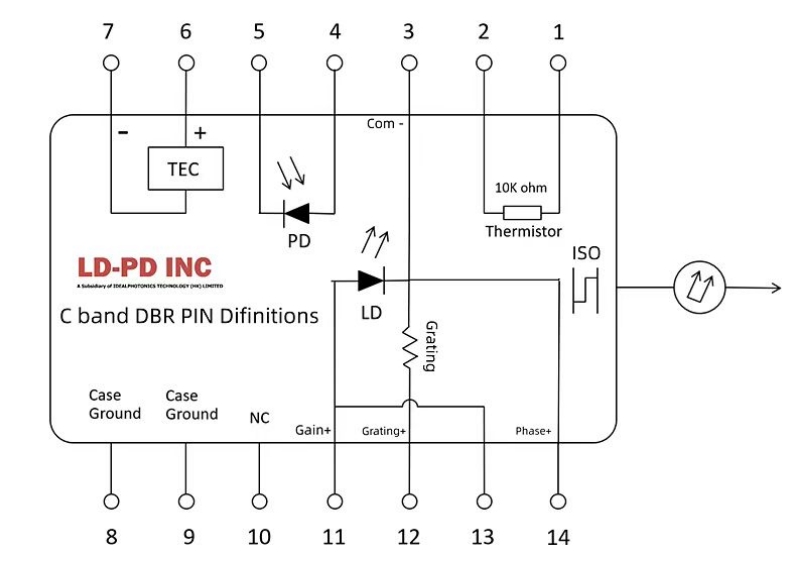

激光器引脚定义
注：Gain,Grating和Phase极共用第三脚COM-为负极，驱动方式为CG(阴极接地)
