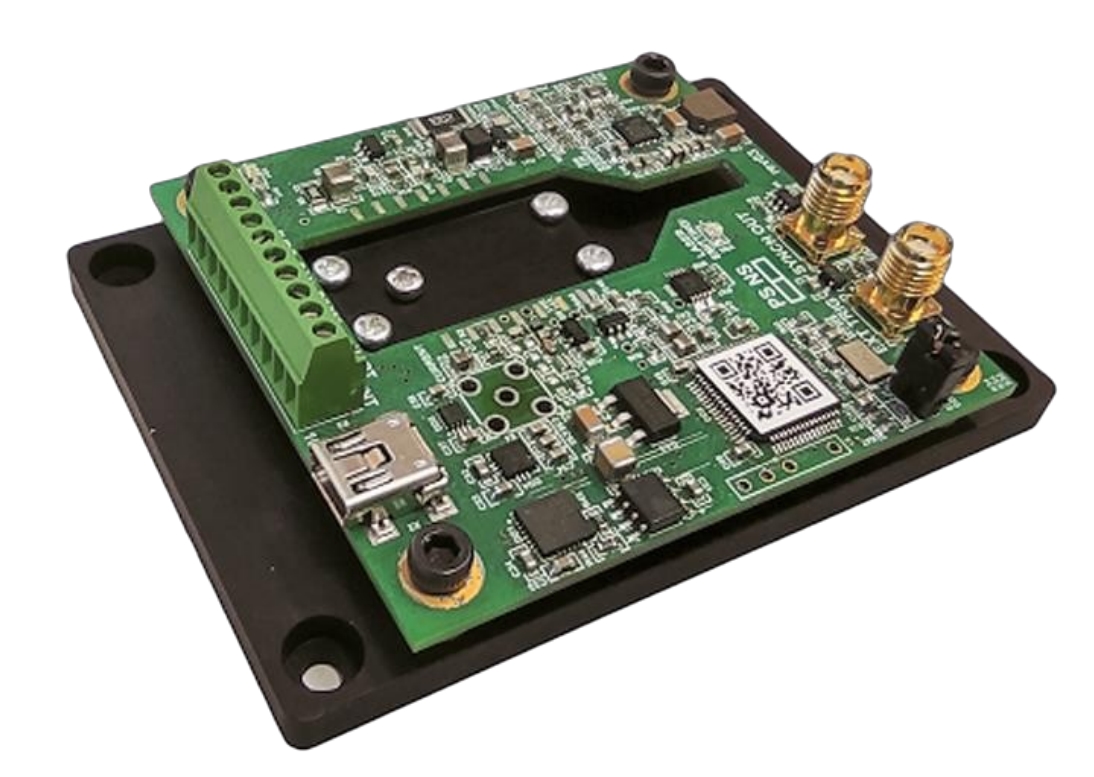

产品总览 PLD-PS是一种紧凑的短脉冲种子激光二极管驱动器(PLD-PS SHORT PULSE LASER DIODE DRIVER)，用于为大约50ps的脉冲宽度的10/14引脚蝶形激光二极管模块供电。脉冲重复频率可以在1kHz到30MHz之间变化。 驱动器电路需要一个单独的5 VDC电源。
产品特点输出电流高达2000mA、 顺从电压高达3 V、 超短50 ps脉冲宽度、 重复频率高达30 MHz、 LabView和Python库、 车载TEC控制器、 5Vdc输入功率、 集成散热器
产品型号PLD-PS
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
输入电压 输入电流
5VDC ≤0.6A
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
输入 | ||||
电压 | 4.8 | 5.0 | 5.2 | VDC |
电流 | - | - | 0.6 | A |
外部触发器（50 Ω 阻抗） | 3.3 | - | 5 | VDC |
输出 | ||||
电流 | - | - | 2000 | mA |
顺从电压 Compliance Voltage | 1 | - | 3 | V |
脉宽* | 40 | 50 | 150 | ps |
重复率* | 0.001 | - | 30 | MHz |
上升时间* | 40 | 50 | 60 | ps |
下降时间* | 40 | 50 | 100 | ps |
TEC电流 | -1.5 | - | +1.5 | A |
TEC电压 | 1 | 4 | V | |
TEC温度设置 | 15 | 25 | 50 | ˚C |
温度 | ||||
工作温度 | +10 | - | +50 | ˚C |
储存温度 | -20 | - | +70 | ˚C |
湿度，非冷凝 | - | - | 95 | % |
连接 | ||||
电源和接口连接器 | 接线板（1-282834-0 TE连接） | |||
USB | 迷你USB，B型（1734035-1 TE连接） | |||
机械 | ||||
尺寸 | 85 × 60 × 21 mm | |||
重量（不超过） | 160 g | |||
*输出性能取决于激光二极管的特性。不能保证所有激光类型的性能。请参阅光学输出波形。
尺寸和连接

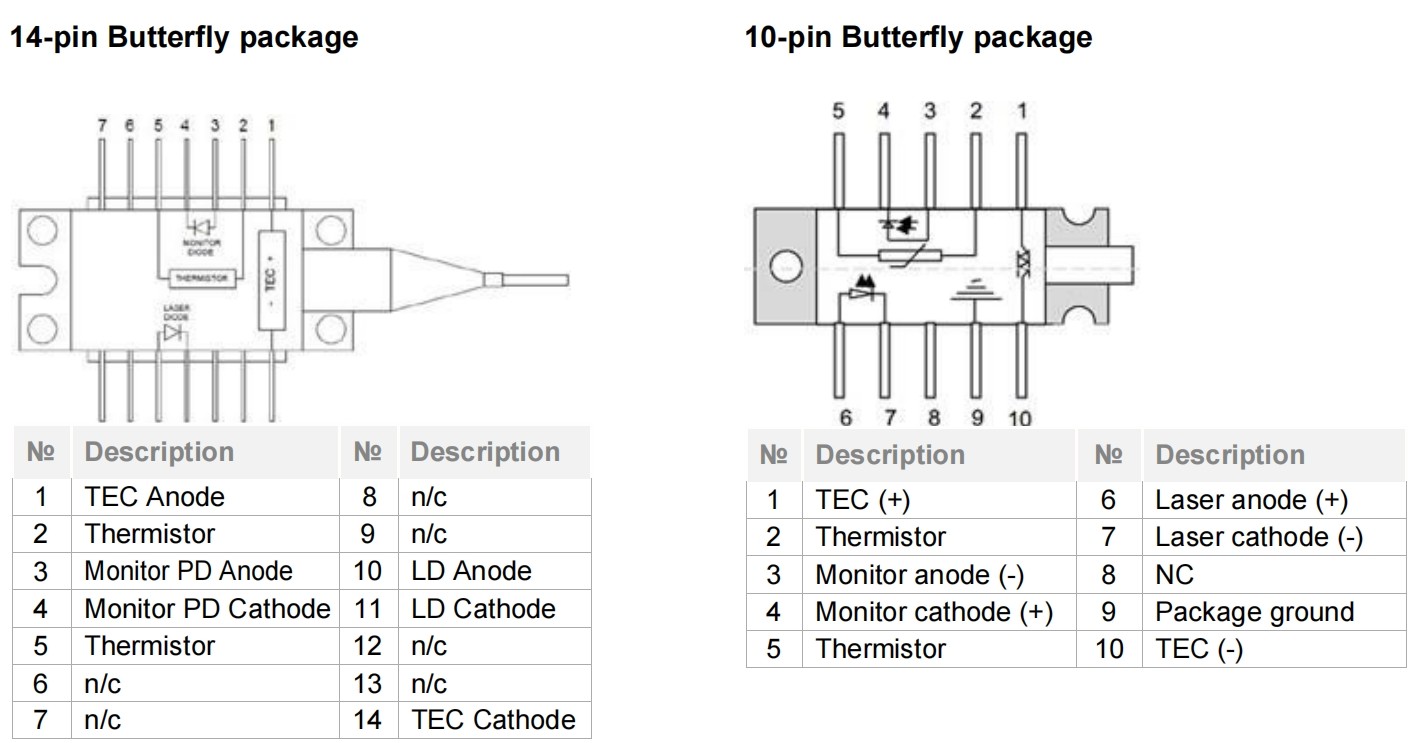

兼容激光引脚 14或10针蝶形组件
典型性能特性

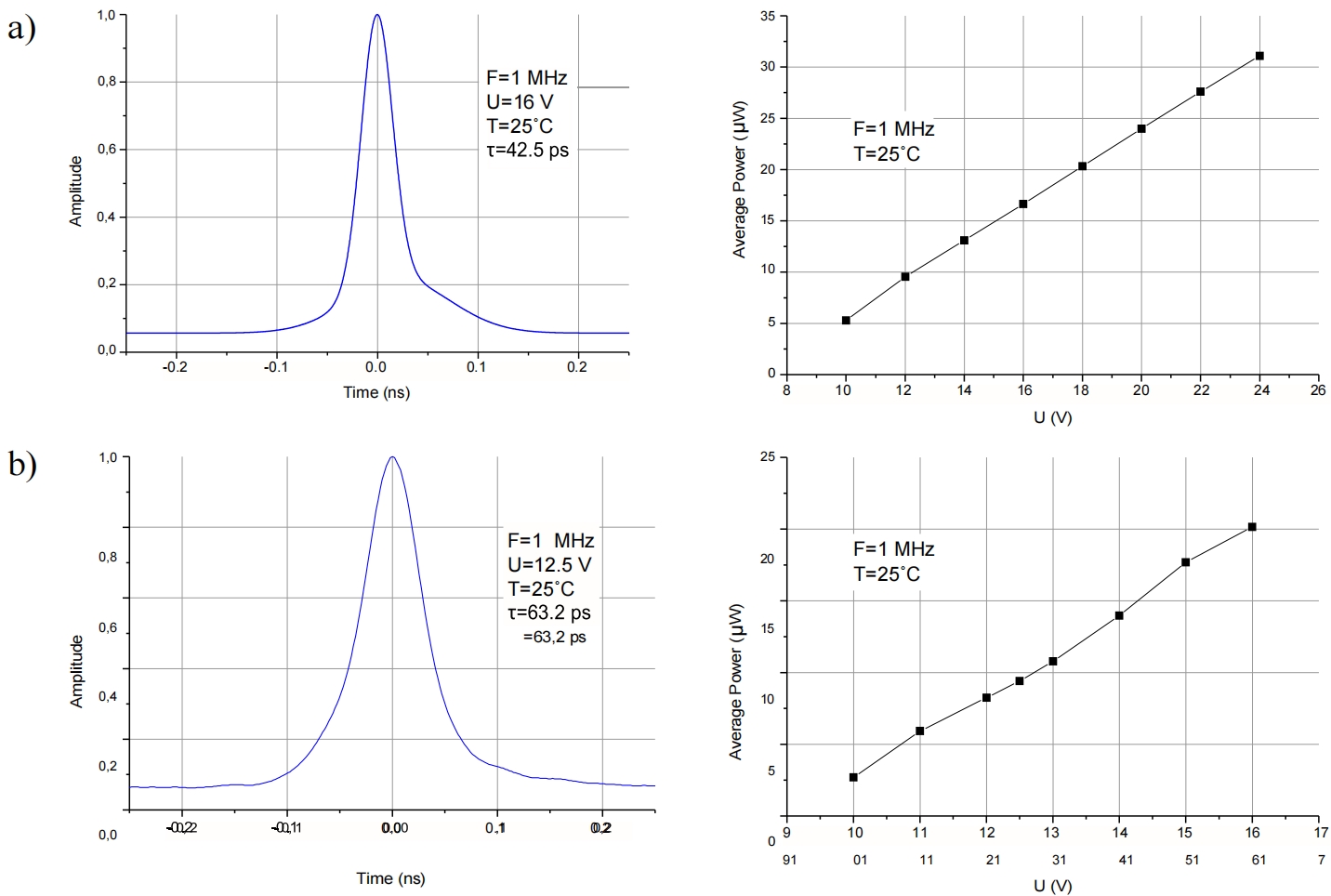

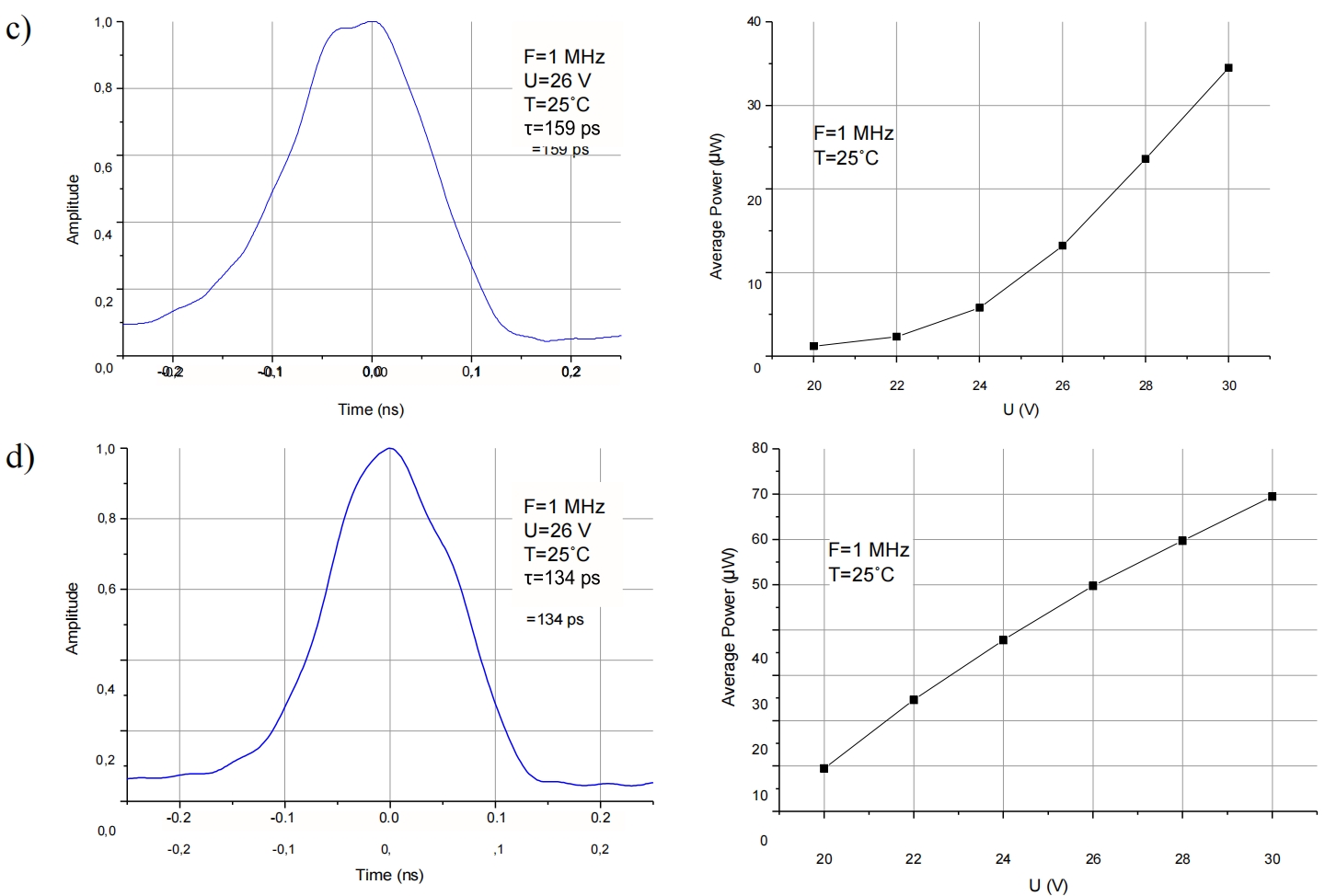

不同类型激光二极管的典型脉冲形式和平均功率对工作电压的依赖性
a） DFB 1064 nm，b）FBG 1550 nm，c）FBG 1064 nm、d）FP 1030 nm
