产品总览 筱晓光子的VCSEL 激光驱动器，采用全铝制外壳，具有优异的散热性能和外壳强度，以保证长期地稳定可靠运行。2.4 寸 OLED 显示屏，字体大而清晰。内置低噪声可调恒流驱动和TEC控制。我们自己研发设计的VCSEL驱动底座，可以使激光器的引脚方便的插入，便于测试。软件控制操作，也可以外加调制信号。我们也可以根据激光器引脚定义进行定制。
产品特点结构紧凑、 操作简便、 软件控制
产品型号VCSEL-20-M
应用领域气体分析激光驱动
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
激光驱动电流 激光管驱动电压
20mA 4V
技术指标 | 参数 |
工作电压 | 220VAC |
电源频率 | 50Hz |
功率（Max） | 6W |
激光管驱动电压最大值 | 4V |
最高激光器控制温度 | 50.0℃ |
最低激光器控制温度 | 5.0℃ |
TEC 驱动电流（低） | 0.13A |
TEC 驱动电流（高） | 0.3A |
激光驱动电流 | 0-20mA |
调制电压 | 0-15V |
调制频率 | 300k |
备注: 输出接口DB9
例如: VCSEL-20-M
最大电流：20: 20mA
台式：M

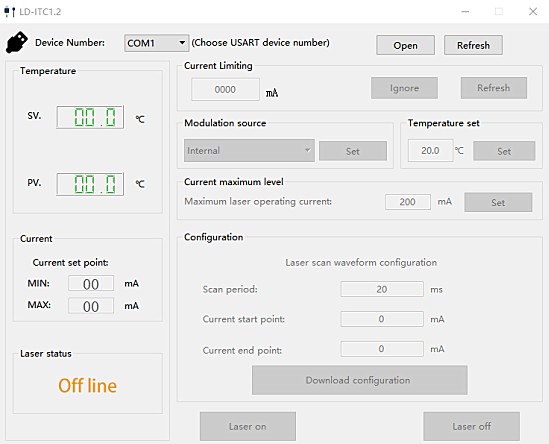

软件界面
1550nm VCSEL 激光器实验测试
1. 不加外部调制
(1) 1550nmTOSA激光器连接LC-APC连接线，再把激光器插入驱动底座，连接驱动器。连接线的另一端连接光谱仪或功率计。
(2) USB线连接电脑，打开驱动软件.在软件上设置，最大电流20mA，设置成inter内部调制，SET一下，设置成功
(3) 设置电流，打开激光器。

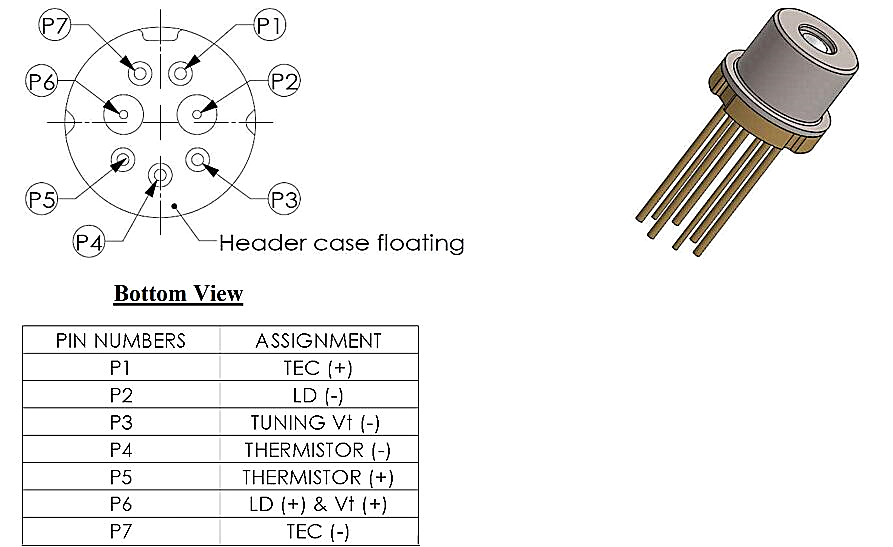

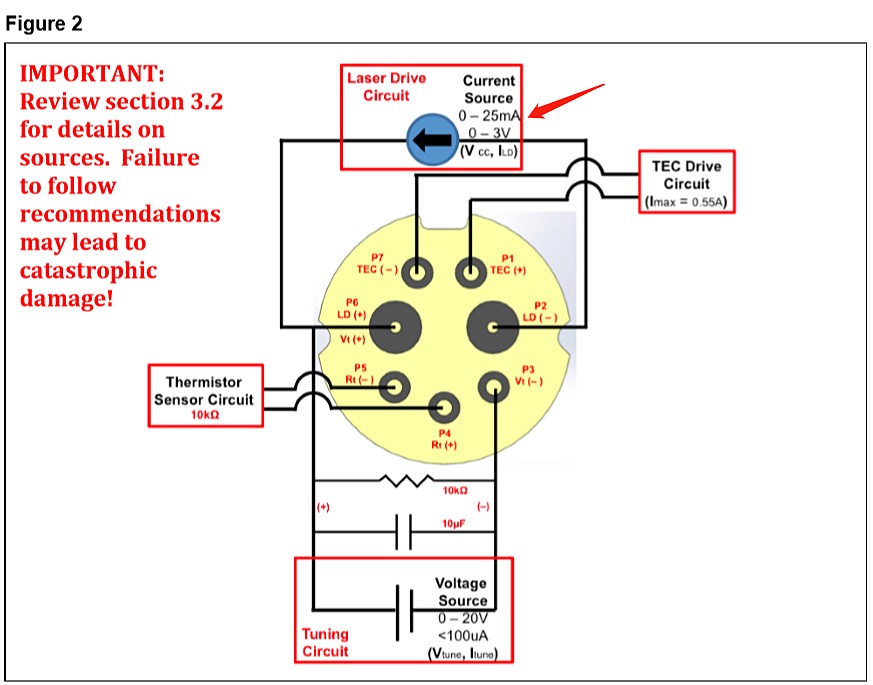

激光器引脚定义说明
测试结果

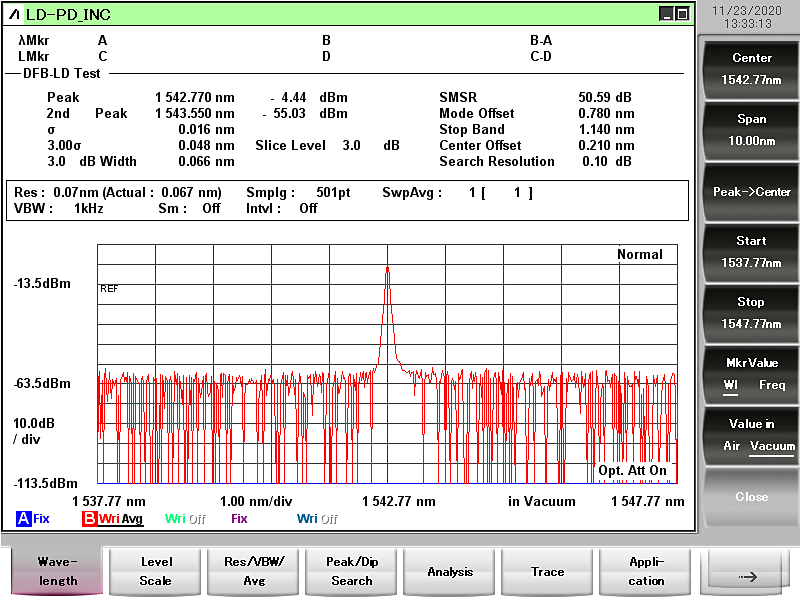

光谱图

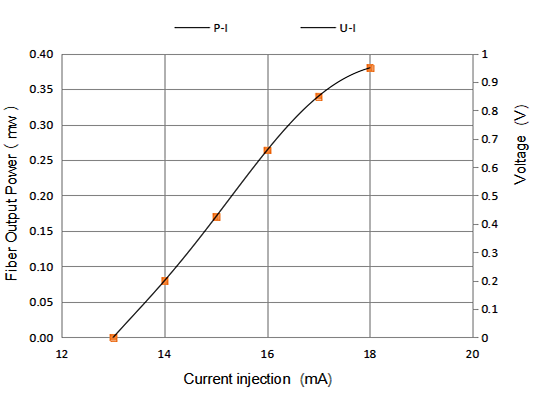

功率曲线图
2. 用信号发生器加入外部调制
（1）信号发生器设置扫描状态

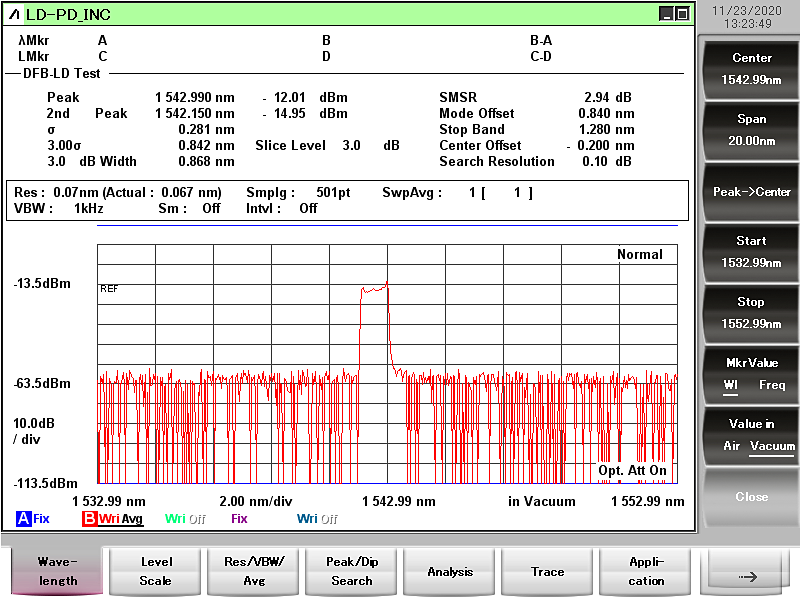

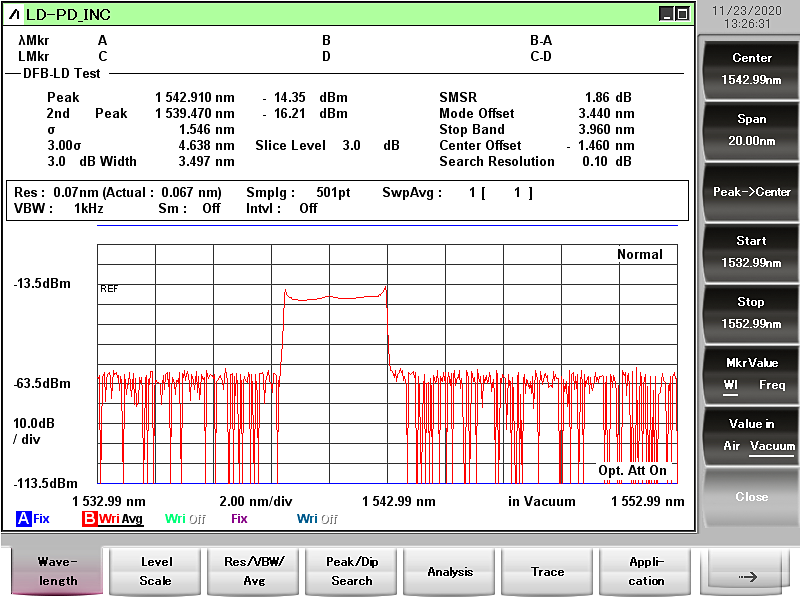

当设定固定频率为50KHz时，不同的电压对应的光谱图如下
3V
6V
9V
12V
