掺镱光纤放大器(YDFA)通过半导体激光器泵浦掺镱光纤产生增益，用于放大1030-1100nm波段激光信号，Hi1060单模光纤或PM980保偏光纤输出，输出功率连续可调，具有高增益和低噪声的优点。桌面式YDFA便于实验操作，用户通过前面板按键可调节泵浦电流和输出功率。也提供体积更紧凑的模块式YDFA,便于用户的系统集成。桌面式YDFA和模块式YDFA都可支持上位机软件控制和串口命令控制。
产品特点宽波段范围、 低噪声、 高功率输出
产品型号YDFA-1064-1-PM
应用领域光纤通信光纤传感光纤激光
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率
1064nm 1W
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1030~1100 | |
输入功率 | dBm | 0-10 | 可定制 |
饱和输出功率 | dBm | 17/20/23/25/26/27/30/33 | |
噪声指数 | dB | 5.0 | |
偏振相关增益 | dB | <0.3 | |
输入/输出端隔离度 | dB | >35 | |
尾纤类型 | - | Hi1060单模或 PM980保偏 | |
尾纤接头类型 | FC/APC | ||
工作模式 | 自动电流控制(ACC)/自动功率控制(APC) | *见注1 | |
电气和环境参致 | 台式 | 模块 | |
控制方式 | 按键 | RS232串口通信 | |
通信接口 | *选配 | DB9 Female | |
供电 | 100-240V AC,<30W | 5v DC,<15W | |
尺寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm | |
工作温度范围 | -5~+55°C | ||
工作湿度范围 | 0-70% | ||
订购信息/型号 | |||
YDFA | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
17/20/23/25/26/27/30/33 | SM=HI1060单模光纤 | M=模块 | |
实验测试：

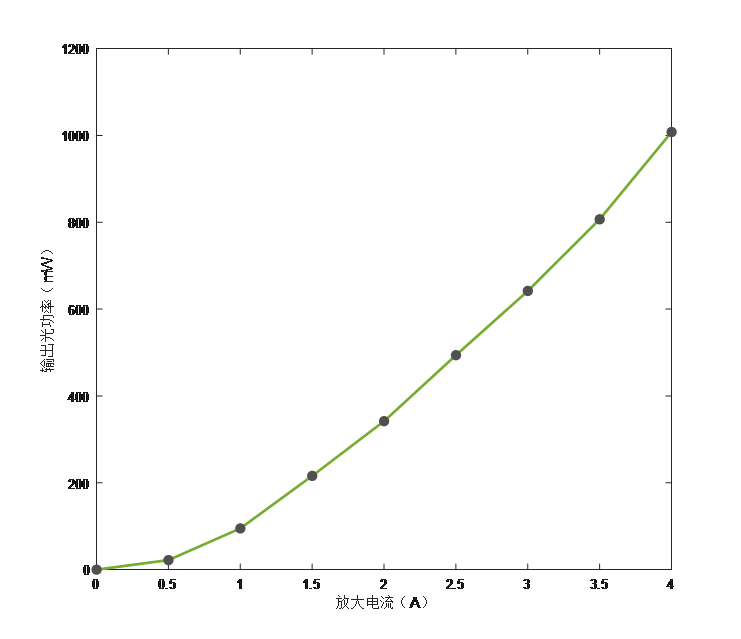

1，放大光功率-电流图（种子光为1mW）：

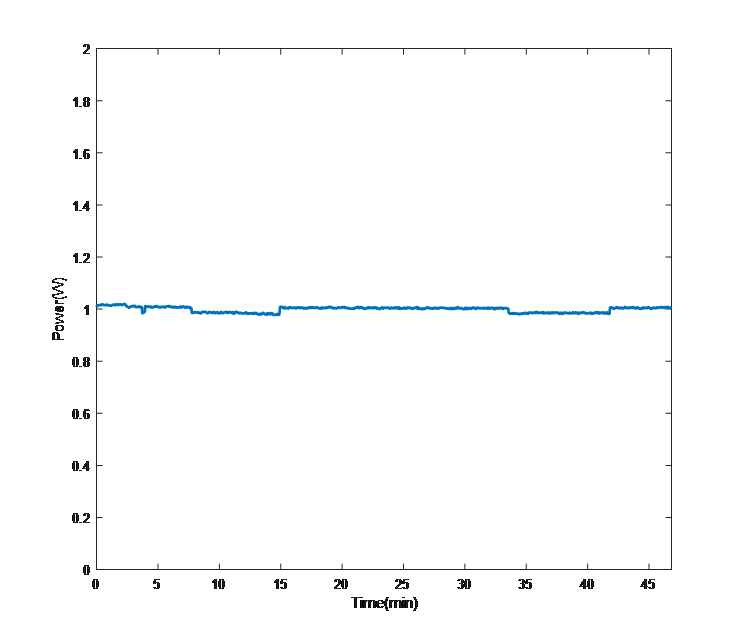

2，4A电流下1064 nm放大后功率稳定性测试（种子光为1mW）
3，放大前后光谱图

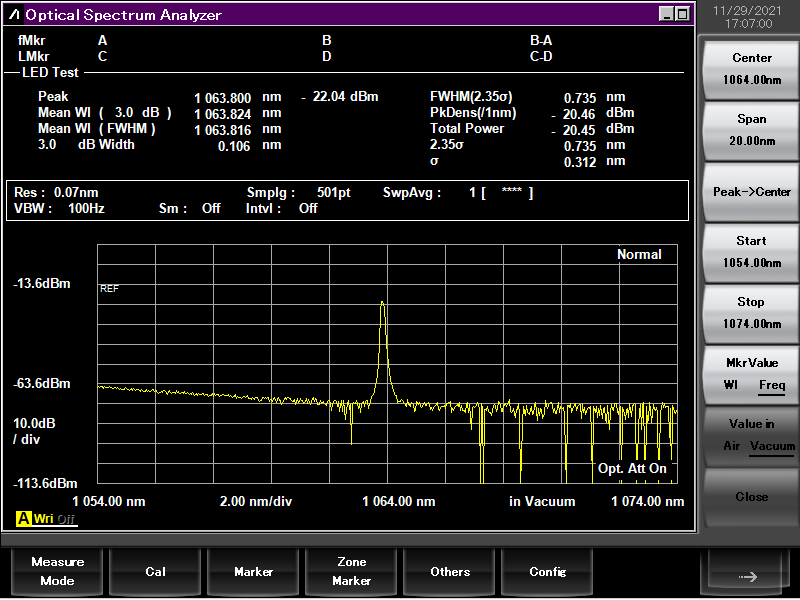

放大前光谱图

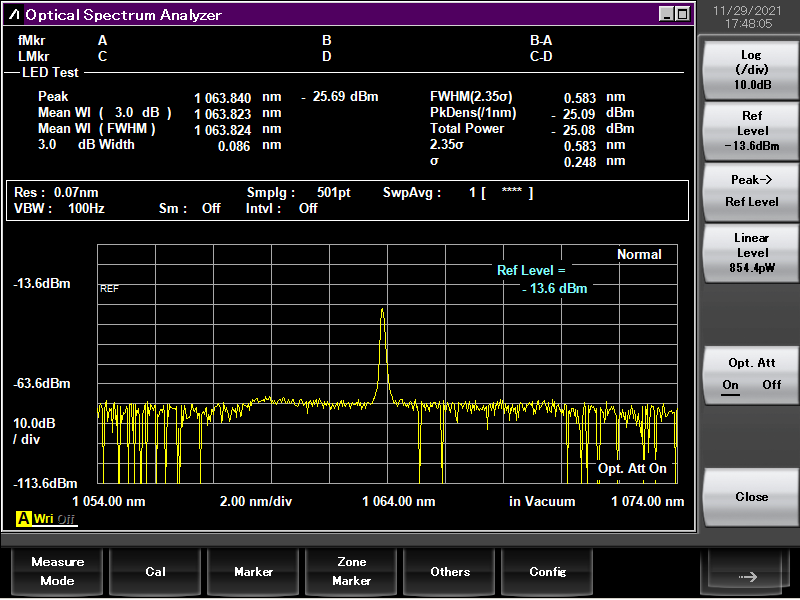

放大后光谱图
