激光台式掺镜光纤放大器YDFA内部采用了高功率、高性能的多模半导体泵浦源，高稳定性的波分复用器(合束器)，以及高增益系数的掺镱离子光纤。YDFA采用全保偏结构的“一体化全光纤系统”设计，电源、控制部分和光学系统高度集成，提供用户易于使用的交钥匙激光器系统。
产品特点宽波段范围、 低噪声、 高功率输出
产品型号YDFA-1064-2-PM
应用领域光纤通信光纤传感光纤激光
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率
1064nm 2W
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1030~1100 | |
输入功率 | dBm | 0-10 | 可定制 |
饱和输出功率 | dBm | 17/20/23/25/26/27/30/33 | |
噪声指数 | dB | 5.0 | |
偏振相关增益 | dB | <0.3 | |
输入/输出端隔离度 | dB | >35 | |
尾纤类型 | - | Hi1060单模或 PM980-XP保偏 | |
尾纤接头类型 | FC/APC | ||
工作模式 | 自动电流控制(ACC)/自动功率控制(APC) | *见注1 | |
电气和环境参致 | 台式 | 模块 | |
控制方式 | 按键 | RS232串口通信 | |
通信接口 | *选配 | DB9 Female | |
供电 | 100-240V AC,<30W | 5v DC,<15W | |
尺寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm | |
工作温度范围 | -5~+55°C | ||
工作湿度范围 | 0-70% | ||
订购信息/型号 | |||
YDFA | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
17/20/23/25/26/27/30/33 | SM=HI1060单模光纤 | M=模块 | |
实验测试：
1，放大光功率-电流图（种子光为1mW）：
2，4A电流下1064 nm放大后功率稳定性测试（种子光为1mW）

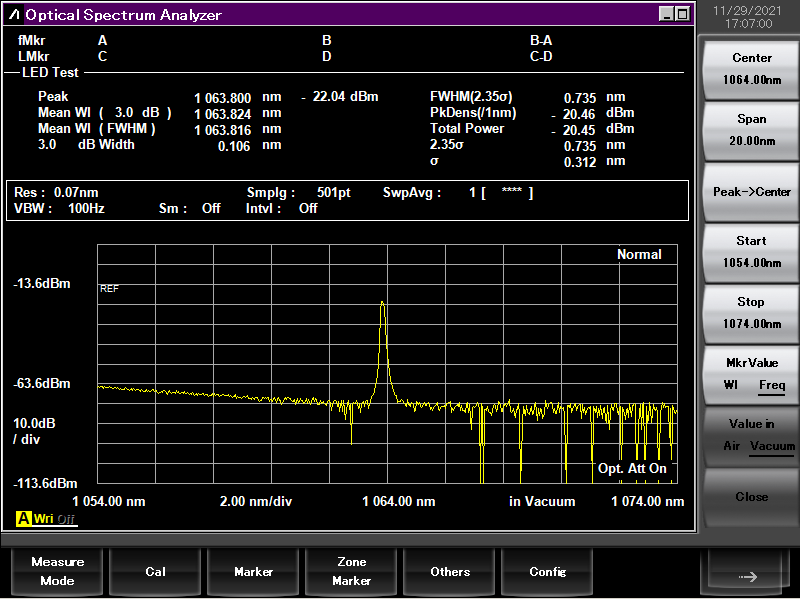

3，放大前后光谱图
放大前光谱图
放大后光谱图
