(Digital Integrating Photodiode with USB WL-IPD4A Photodetectors) 数字集成光电二极管，带USB接口,IPD4A光电二极管集成了高性能模拟数字转换器（ADC）、微控制器和USB接口。转换结果立即通过USB传输到主机，波特率为500kaud。为了防止由于主机延迟导致的样本丢失，IPD4A光电二极管集成了一个800字节的FIFO存储器。即使运行LabView的老计算机，通常也可以以最大速率（1.15 kHz）采集数百万个集成样本，而不会丢失单个样本。
产品特点同时集成4个高达1.15 kHz的输入， 每次测量包括信号和背景采集， 精度高，漂移小， 闸门时间8 ~ 64µs，自带内部定时器， 可调全尺寸12pC至350pC， 易于使用的USB接口， 高的20位ADC分辨率， 极低噪声积分器:在350pC全量程时噪声<10ppm，在<20ppm时，噪声降低到50pC FSR， 外部触发上升或下降沿
产品型号WL-IPD4A
应用领域系统的激光脉冲监测和信号测量高达1kHz2或4段光电二极管脉冲噪声测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
电源电压(VS) 提供的USB 电源电流 正常工作(1KHz)
5 V 120 mA
USB接口为虚拟串行端口（VCP），以便直接轻松地集成到LabView等实验室控制软件中。

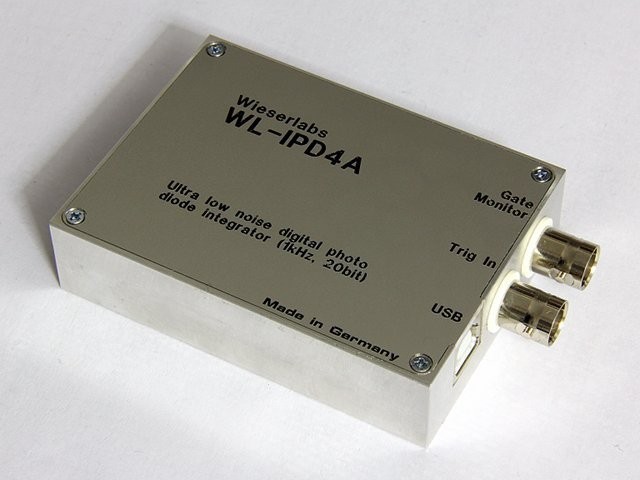

产品俯视图;集成光电二极管不可见。

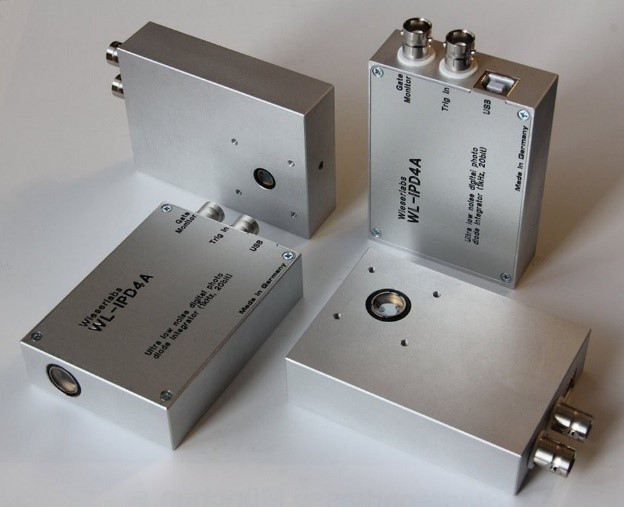

不同的典型配置(单通道)。
本数据表提供的资是准确和可靠的。但是，本公司不对其可能导致的对第三方技术上认可或其他权利的侵犯承担责任。价格及规格如有更改，恕不另行通知。商标和注册商标属于各自所有人的财产。
光电二极管
PD4A通常与任何类型的光电二极管（包括Si和InGaAs）和不同尺寸的探测器兼容。客户可以提供自己的光电二极管，也可以集成标准的光电二极管。以下是一些经常使用的光电二极管:
光电二极体 | 制造商 | 面积(mm) | 波长（nm） | 预期用途 |
S1336-5BQ | Hamamatsu | 2.4 x 2.4 | 190 - 1100 | 紫外-近红外精密光度测定 |
S1336-8BQ | Hamamatsu | 5.8 x 5.8 | 190 - 1100 | 紫外-近红外精密光度测定 |
S1336-44BQ | Hamamatsu | 3.6 x 3.6 | 190 - 1100 | 紫外-近红外精密光度测定 |
S2386-44K | Hamamatsu | 3.6 x 3.6 | 320 - 1100 | 近红外可见，一般用途 |
FGA21 | Thorlabs | 2.0 (round) | 800 - 1800 | 红外通用光度法 |
BPX61 | Osram | 2.65 x 2.65 | 400 - 1100 | 低成本(仅当二极管有光学损坏风险时使用) |
全量程分辨率(FSR)
IPD4A集成了具有高性能20位模拟数字转换器（ADC）。为了增加灵活性，IPD4A采用7个软件可配置步骤，在50到350 pC之间提供可选择的满标度范围（FSR）。这意味着IPD4A可以容易地应用于不同的条件，而无需仔细挑选光电二极管前面的光学滤波器，以实现最佳范围覆盖。此外，20位模拟数字转换器（ADC）具有非常高的动态范围和低噪声。因此，即使在只有10%的全尺寸范围使用的情况下，IPDA通常仍能提供足够的分辨率。
电气规格
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
电源电压(VS) | 提供的USB | 4.5 | 5 | 5.5 | V |
电源电流 | 正常工作(1KHz) | 120 | 150 | mA | |
触发输入逻辑电平 | 3．3 | 5 | V | ||
监视器输出逻辑电平 | 3．3 | V | |||
控制时间 | 通过USB(软件)控制 | 8 | 64 | µs | |
转化率 | 外部触发频率 | 0 | 1 | 1.15 | kHz |
积分器噪声1 | 无光电二极管连接，350 pC FSR | 4 | 7 | ppm2 | |
无光电二极管连接，50 pC FSR | 6.5 | 12 | ppm2 | ||
积分器噪声1 | 采用BPW34光电二极管，350 pC FSR | 5 | ppm2 | ||
采用BPW34光电二极管，350 pC FSR | 20. | ppm2 | |||
信道串扰 | 350 pC FSR，45µs积分时间 | 1 | ppm |
1 除非另有规定：110µs积分时间，1kHz重复频率。
2 2ppm表示满标度范围的10-6。对于20位模拟数字转换器（ADC），满标度范围为220=1048576计数。因此，噪音水平（例如4ppm）转化为4.16计数。
机械规格
大小 | 尺寸:60 x 83 x 21 | mm2 |
重量(约) | 200 | g |
