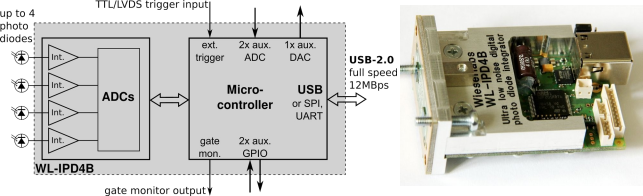

WL-IPD4B是一款高度集成的矩形波串积分器，最多可直接连接4个光电二极管。 触发脉冲后，所有4个输入同时积分，时间可调，介于6µs和1秒之间（boxcar积分器）。测量采用集成20位模数转换器进行数字化，具有超低噪声和卓越的动态范围。集成结果通过USB链路传输到计算机（或者：3.3V UART、SPI、I2C）。在触发模式下，IPD4B光电二极管可以连续采集4个信号测量值，并以高达1.2 kHz的触发速率通过USB链路传输。这允许在具有1kHz重复率的系统中进行逐步测量。内部触发还允许矩形波串积分测量，控制时间为500 µs至1s，例如用于监控。除了4个模拟输入，还同时捕获和报告一个外部数字输入。这允许“标记”某些测量或同步多个积分器。
产品特点最多可同时集成4个输入高达1.2kHz的转换速率, 控制时间6µs到1秒，内置定时器, 无间隙连续集成，控制时间为500 s至1 s, 触发测量包括信号和背景采集, 20位分辨率, 超低噪声:低于散粒噪声，适用于许多应用, 极限动态范围:高达1: 250000, 高精度、低漂移, 可调全格感测范围50 pC至350 pC, 易于使用的接口(USB、UART), 外部触发上升沿或下降沿，TTL或LVDS, 辅助ADC、DAC和GPIO引脚
产品型号WL-IPD4B
应用领域高达1kHz的激光脉冲监测和信号测量系统2或4段光电二极管逐级脉冲噪声测量连续无隙信号监控可与硅探测器InGaAs探测器GaAs探测器使用
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
电源电压(VS) 提供的USB 电源电流 正常工作(1KHz)
5 V 90mA
本数据表中提供的信息是准确可靠的。
但是，Wieserlabs GmbH对其可能导致的任何侵犯第三方技术上认可或其他权利的行为不承担任何责任。价格和规格如有变更，恕不另行通知。商标和注册商标属于各自所有者的财产。
照片
IPD4B的照片。可以安装不同的光电二极管；图片中的只是例子。

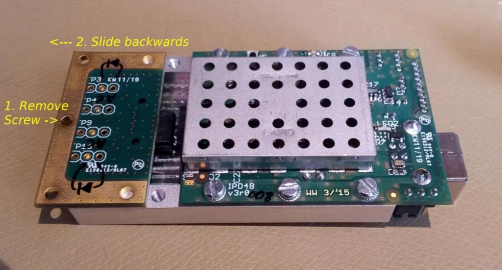

水平分接板:
这种变体允许通过分接板轻松连接多达4个光电二极管。请注意，如果直接连接二极管，噪声性能最佳；电缆越长，噪音越大。

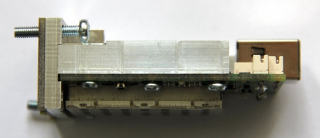

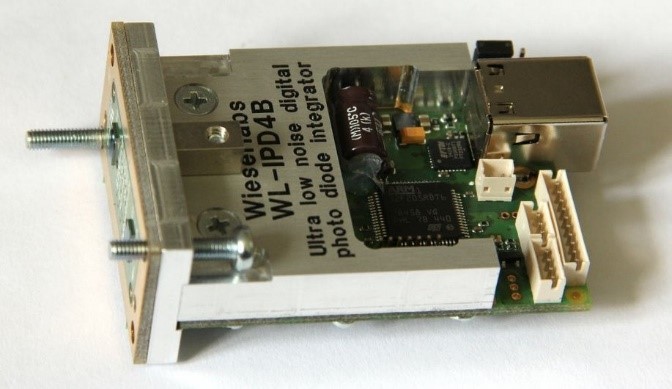

垂直安装:

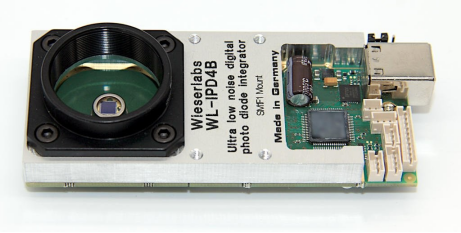

索雷博SM1安装 :
基本连接，快速启动

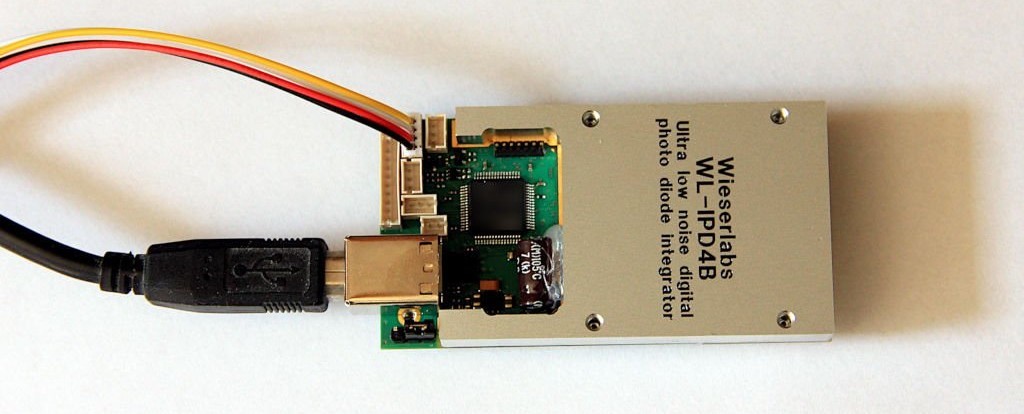

需要USB为设备供电、配置和传输测量结果。提供的4引脚导线允许连接外部触发器和监控集成门。4线电缆具有以下引脚(照片中从下到上):
1–门控监视器输出(3.3V)(照片中为黑色)
2–接地
3–触发输入(3.3V)(照片中为白色)
4–接地
另请参见关于电气接口的章节。
电气规格
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
电源电压 | 4 | 5 | 6 | V | |
电源电流 | 正常工作(kHz) | 90 | 150 | mA | |
TTL/COMS触发输入逻辑电平 | 3.3 | 5 | V | ||
监控器输出逻辑电平 | 3.3 | V | |||
SPI和GPIO逻辑高电平 | 3.3 | V | |||
模拟输入满量程容量 | 默认范围(范围设置7) | 350 | pC | ||
最小范围(范围设置1) | 50 | pC | |||
内在触发延迟 | 无附加延迟设置(默认) | 100 | 360 | ns | |
增加触发延迟 | 通过延迟设置，分辨率为1 s | 0 | 100 | s | |
通道间串扰 | 范围7，连接4个光电二极管，通过一个通道上的5µs的 LED脉冲进行刺激，信号高度500 000计数，积分时间25µs，导线延迟2 µs，所有其他通道上无信号 | 7
14 | 10
20 | 计数 ppm | |
先前脉冲记忆效应 | 参数同上，硅光电二极管3×3mm，刺激信号500 000计数，随后是3个暗结果，用于测量记忆效应(结果小于信号噪声) | 15 | 计数 |
噪声性能
所有测量均采用USB供电操作，内部触发模式，无光电二极管连接。满量程（即满量程的10-6）的噪声值（ppm）。
触发速率 | 选通时间50µs | 选通时间500µs |
单位 | ||
范围7 | 范围1 | 范围7 | 范围1 | ||
1000Hz | 13.0 | 15.0 | ppm FS | ||
500Hz | 4.6 | 7.0 | 18.0 | 20.5 | ppm FS |
200Hz | 3.4 | 6.0 | 3.4 | 9.6 | ppm FS |
125Hz | 3.5 | 6.0 | 3.6 | 9.5 | ppm FS |
83Hz | 3.5 | 5.8 | 3.7 | 9.3 | ppm FS |
20Hz | 10.2 | 11.2 | 3.7 | 9.2 | ppm FS |
机械规格
基板尺寸 | 54 x 40 | mm2 |
带水平接线板的设备重量(约) | 48 | g |
仅基板重量 | TBD | g |
推荐的光电二极管
WL-IPD4B可与任何硅、InGaAs或类似光电二极管配合使用。唯一的要求是，它需要在光伏模式下产生光电流，所有常规光电二极管也是如此。因此，它不适用于CdTe探测器或PMT管。
以下是IPD4B优选的标准和经验证的光电二极管列表。
类型 | 制造商 | 有效面积大小mm | 波长范围nm | 备注(PD=光电二极管) |
S2386-44K | Hamamatsu | 3.6 x 3.6 | 320 – 1100 | 通用硅光电二极管 |
S1336-5BQ | Hamamatsu | 2.4 x 2.4 | 190 – 1100 | 紫外延展 |
S1336-44BQ | Hamamatsu | 3.6 x 3.6 | 190 – 1100 | 紫外延展 |
S1336-8BK | Hamamatsu | 5.8 x 5.8 | 320 – 1100 | 大面积 |
S1336-8BQ | Hamamatsu | 5.8 x 5.8 | 190 – 1100 | 大面积和紫外延展 |
G10899-02K | Hamamatsu | 2.0 | 500 – 1700 | InGaAs 光电二极管(也有1mm和3mm) |
G12183-010K | Hamamatsu | 1.0 | 900 – 2600 | 特殊的InGaAs光电二极管，高达2.6 µm ($$$) |
