EOT 的<10 GHz 光电探测器包含 PIN 光电二极管，利用光伏效应将光功率转换为电流。 当端接到示波器的 50 Ω 电阻时，可以测量激光的脉冲宽度。当端接到频谱分析仪的 50 Ω 电阻时，可以测量激光器的频率响应。 EOT 的 <10 GHz 光电探测器自带由长寿命锂电池组成的内部偏置电源。将同轴电缆插入光电检测器的 BNC 输出连接器并在示波器或频谱分析仪上端接 50 Ω 是操作所需的全部内容。
产品特点占地面积小，内部电压偏置，直流至 2 GHz

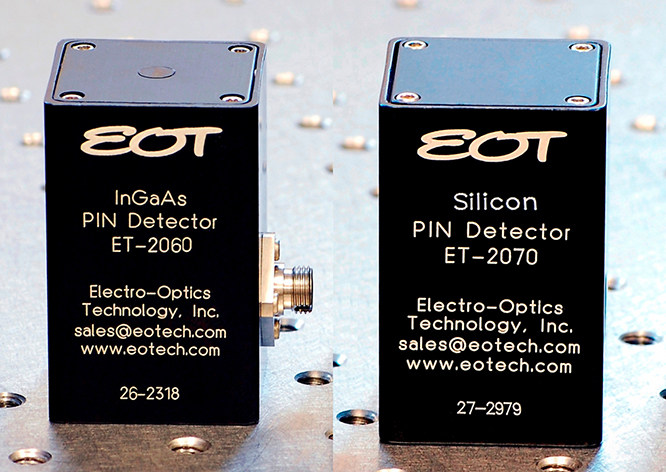

产品型号ET-2070
应用领域监控调Q激光器的输出监控锁模激光器的输出
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应度 带宽
0.56A／Ｗ＠830ｎｍ >118 MHz
选项
可提供外墙插入式电源
提供光纤耦合或自由空间选项
规格 | ||||||
型号 | 120-10011-0001 (ET-2030) | 120-10028-0001 (ET-2040) | 120-10133-0001 (ET-2060) | 120-10134-0001 (ET-2070) | 120-10034-0001 (ET-3000) | 120-10050-0001 (ET-3010) |
探测器材料 | Silicon | Silicon | Silicon | Silicon | InGaAs | InGaAs |
Rise Time/Fall Time 上升/下降时间 | <30 ps/<300 ps | <30 ns/<30 ns | <32 ps/<320 ps | 3 ns/3 ns | <17 ps/<175 ps | <17 ps/<175 ps |
响应度 | 0.47 A/W at 830 nm | 0.6 A/W at 830 nm | 0.47 A/W at 830 nm | 0.56 A/W at 830 nm | 0.9 A/W at 1300 nm | 0.9 A/W at 1300 nm |
电源 | 9 VDC | 24 VDC | 9 VDC | 24 VDC | 6 VDC | 6 VDC |
带宽 | >1.2 GHz | >25 MHz | >1.1 GHz | >118 MHz | >2 GHz | >2 GHz |
Active Area Diameter 有效面积直径 | 0.4 mm | 4.57 mm | 0.4 mm | 2.55 mm | 100 µm | 100 µm |
Dark Current 暗电流 | <0.1 nA | <10 nA | <0.1 nA | <10 nA | <2.0 nA | <3.0 nA |
Acceptance Angle (1/2 angle)接受角（1/2角） | 10° | 60° | N/Aa | 50° | 20° | N/Aa |
Noise Equivalent Power 噪声等效功率 | <0.01 pW/√ Hz | <0.09 pW/√ Hz | <0.01 pW/√ Hz | <0.10 pW/√ Hz | <0.03 pW/√ Hz | <0.03 pW/√ Hz |
Maximum Linear Rating Max. 线性额定值 | CW current: 3 mA Pulse current: 3 mA | CW current: 2 mA Optical input: 3 mW | CW current: 3 mA Optical input: 3 mA | CW current: 2.5 mA Pulse current: 15 mA | CW current: 5 mA | CW current: 5 mA |
Mounting (Tapped Holes) 安装（螺纹孔) | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
Output Connector 输出连接器 | BNC | BNC | BNC | BNC | BNC | BNC |
产品规格可能会更改。所有产品均符合RoHS标准。
a包括FC插座
