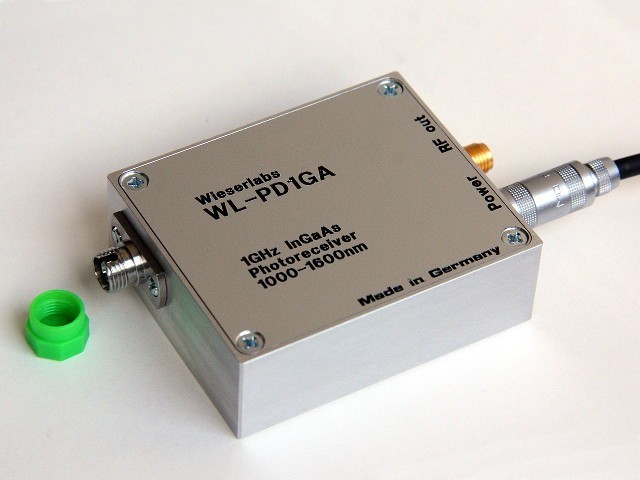

BPD1GA是一款交流耦合高速InGaAs光接收器。它具有高跨阻增益、极低噪声和-3 dB带宽(1 GHz)。PD1GA采用坚固的铝制外壳，配有光纤通道接收器和50 Ω SMA输出。它采用11–15 VDC单电源供电。如有要求，可提供不带外壳的OEM版本。
产品特点高跨阻增益:3500 V/W (1550nm) 、 低噪声:低于-135 dBm/Hz 、 带宽: 1 GHz、 交流耦合；低于300 kHz的低频截止、 (根据要求为30kHz至5MHz)、 波长范围:1000nm至1700nm、 光纤耦合:光纤通道接收器、 输出: 50 Ω SMA插头 、 宽范围单电源:11至15V
产品型号WL-PD1GA
应用领域超高速SS-OCT成像激光脉冲检测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长 带宽
1000-1700nm 1 GHz
电源连接器(前视图)。外壳接地。
供电电缆有两种，一种是2线，一种是5线。这些电缆对应的配色方案是:
本数据表中提供的信息是准确可靠的。但是，本公司不对其可能导致的对第三方技术上认可或其他权利的任何侵犯承担责任。价格及规格如有更改，恕不另行通知。商标和注册商标属于各自所有人的财产。
参数 | 条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
直流电特征 | |||||
电源电压(VS) | 11 | 12 | 15 | V | |
电源电流 | 110 | mA | |||
交流电特征 | |||||
3dB带宽 | 950 | 1000 | 1100 | MHz | |
上升时间 | 脉冲输入 | 350 | ps | ||
交流低频截止 | 260 | 300 | MHz | ||
输出IP3 | 28 | dBm | |||
二次谐波 | Pout = 0 dBm | -40 | dBc | ||
pout = -10 dBm | -53 | dBc | |||
三次谐波 | Pout = 0 dBm | -45 | dBc | ||
pout = -10 dBm | -47 | dBc | |||
噪声频谱密度 | 1 Mhz–1400 Mhz | -130 | dBm/Hz | ||
> 1400 MHz | -150 | dBm/Hz | |||
输出阻抗 | 50 | Ω | |||
光学特性 | |||||
输入波长范围 | 1000 | 1700 | nm | ||
跨阻增益 | 波长1550nm | 3200 | V/Wopic | ||
波长1310nm | 3000 | V/Wopic | |||
Max. 输入功率 | (损伤阈值) | 10 | mW | ||
典型性能特征

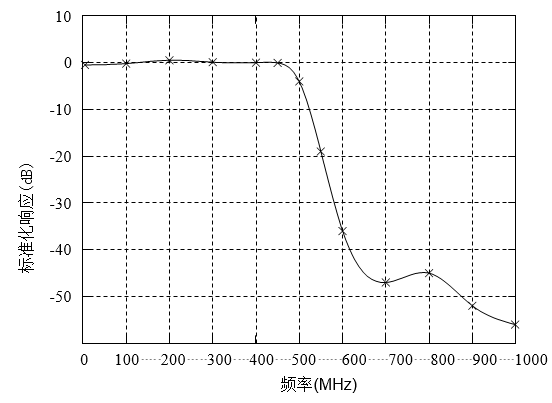

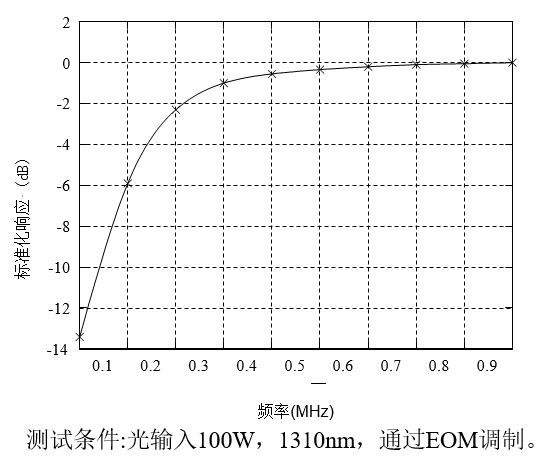

频率响应:射频输出功率与频率的关系
-
