Koheron PD100B是一款增益为39kV/A、带宽为100MHz、共模抑制比为35dB的放大平衡探测器。PD100B有交流和直流耦合版本，可安装InGaAs光电二极管或不安装光电二极管，是光学相干层析成像和激光探测等应用的理想选择。
产品特点
产品型号PD100B-AC-NOP
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 带宽
900-1700nm 100MHz
参数表 | PD100B-AC | PD100B-DC |
探测器 | ||
探测器类型 | InGaAs光电二极管 | InGaAs光电二极管 |
波长范围 | 900-1700nm | 900-1700nm |
输入光功率 | 0-1.5 mW | 0-1.5 mW |
连接器类型 | FC | FC |
光敏面直径 | 300um | 300um |
峰值响应度 | 0.9 A/W | 0.9 A/W |
跨阻放大器 | ||
耦合方式 | AC | DC |
DC截止频率 | 160Hz | |
小信号带宽（3dB,Cin=8pF) | 160 Hz to 100 MHz | |
跨阻增益 | 39 kV/A | 39 kV/A |
输出电压范围 | -3 V to 3 V | -3 V to 3 V |
共模抑制比（CMRR at 1MHz） | 35 dB | 35 dB |
输入电流噪声强度（10MHz,Cin=8pF) | 8 pA/√Hz | 8 pA/√Hz |
输出阻抗 | 50 Ω | 50 Ω |
输出连接器 | SMA female connector | SMA female connector |
电源 | ||
正极电源电压 | 5.5 V to 12 V, nom. 6 V | 5.5 V to 12 V, nom. 6 V |
负极电源电压 | -12 V to -5.5 V, nom. -6 V | -12 V to -5.5 V, nom. -6 V |
每路静态电流 | 25 mA | 25 mA |
每路Max. 电流 | 120 mA | 120 mA |
其他 | ||
外部尺寸 | 63 mm×38 mm×14 mm | 63 mm×38 mm×14 mm |
工作温度 | 0 °C to 50 °C | 0 °C to 50 °C |
重量 | 21 g | 21 g |
机械细节 | 与M6公制兼容 面包板（25 mm间距） | 与M6公制兼容 面包板（25 mm间距） |

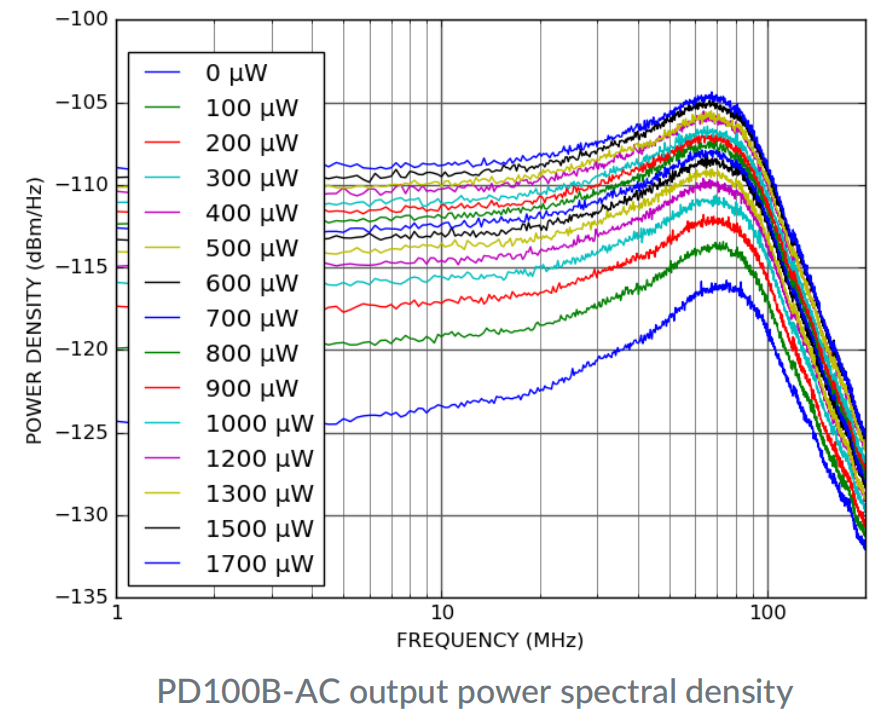

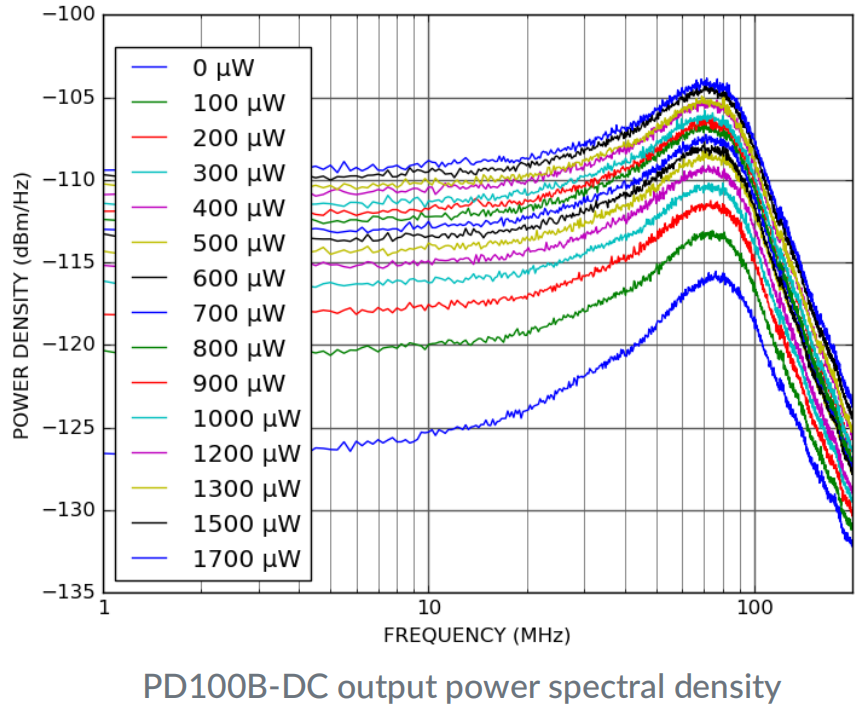

输出功率谱密度
针对不同的入射光功率测量了 PD100B 输出的功率谱密度。指示功率是每个光电二极管的入射功率。光源为Koheron LD100 激光器，波长为 1550 nm。

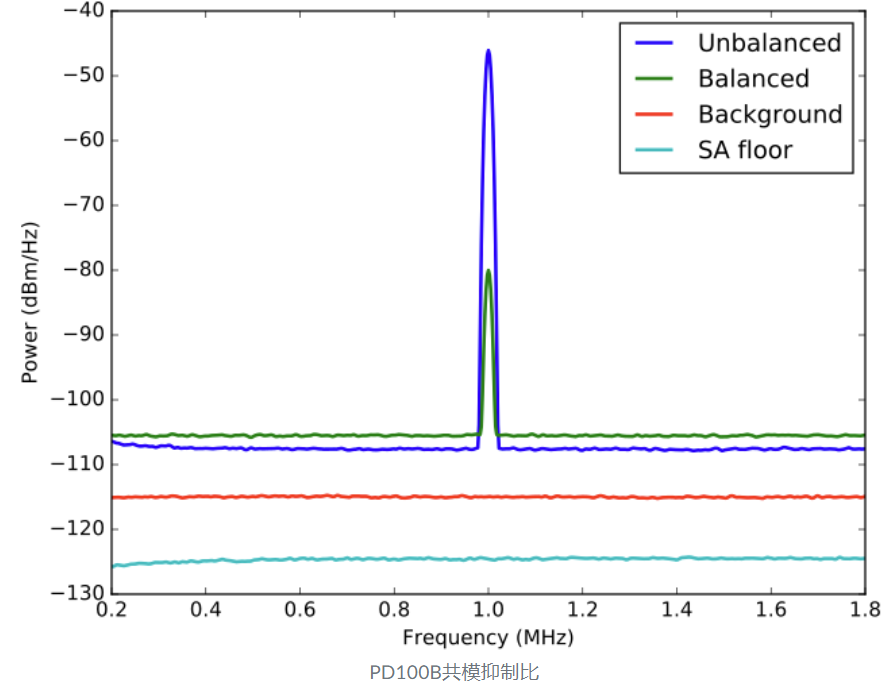

共模抑制比
正确平衡后，PD100B 在 1 MHz 时的共模抑制比 (CMRR) 为 35 dB。为了Max. 化 CMRR，不仅要注意平衡光功率，还要注意两个通道之间的路径长度。

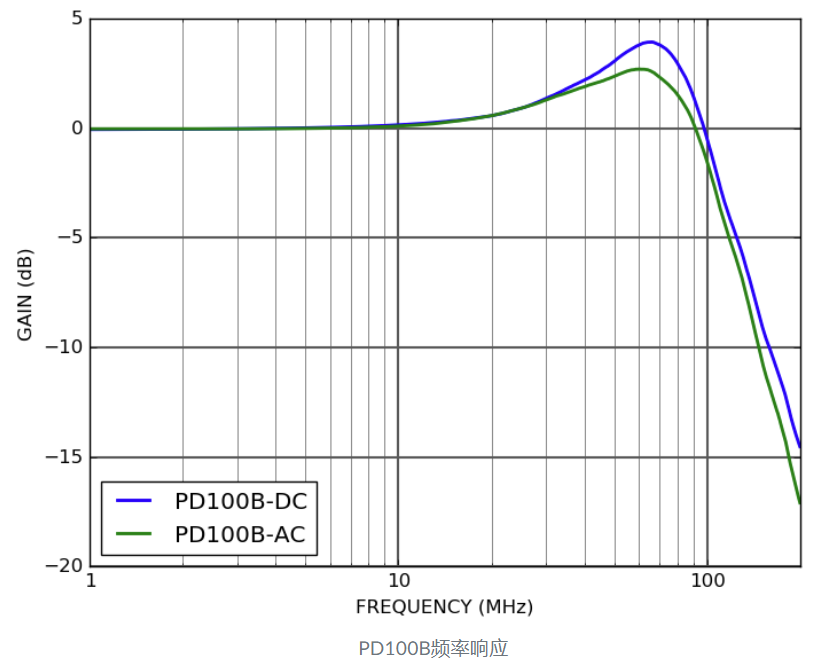

频率响应

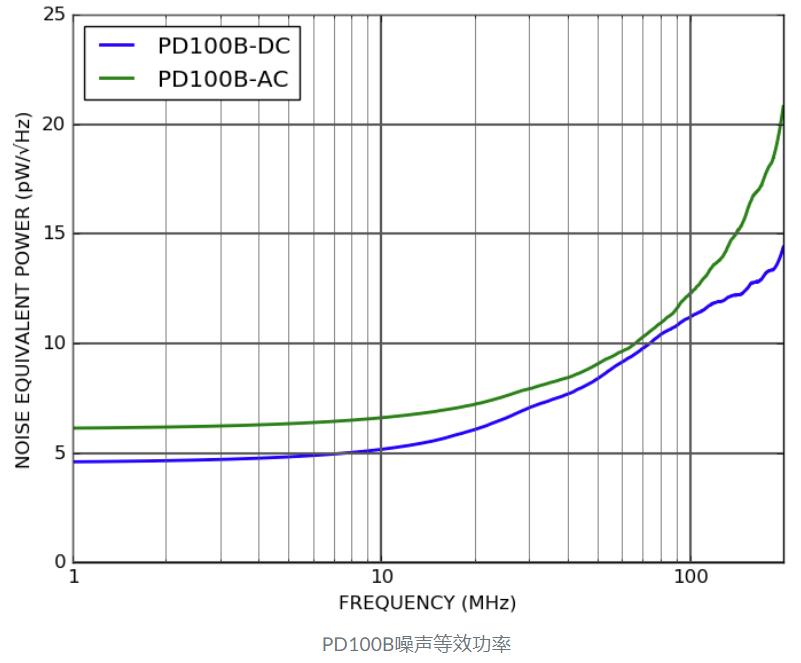

噪声等效功率

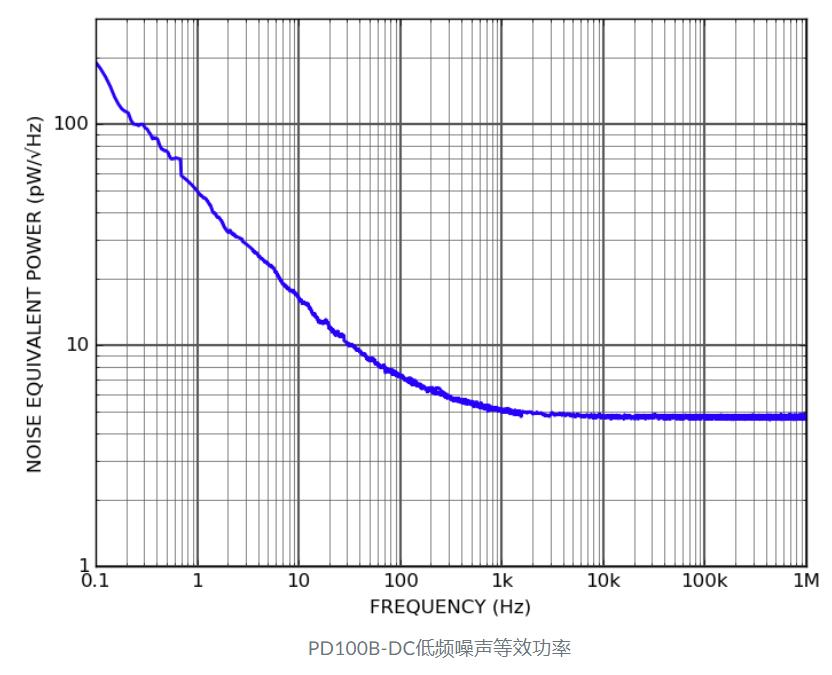

低频噪声等效功率
