WL-BPD600MA是InGaAs的一款交流耦合高速双平衡光接收器。由于其高跨阻增益、极低噪声和620 MHz的典型带宽，它非常适合深度扫描线速率高达1 MHz以上的超高速扫频源OCT系统。BPD600MA采用坚固的铝制外壳，配有两个光纤接收器和一个50Ω SMA输出。它采用11–15VDC单电源供电。如有要求，可提供不带外壳的OEM版本。
产品特点高跨阻增益:3500 V/W (1550nm)、 低噪声:低至-130 dBm/Hz、 环境噪声:20pW/ √ Hz (典型值)、 带宽：600 MHz 、 交流耦合；低于300kHz的低频截止、 波长范围:1000nm至1700nm、 光纤耦合:光纤通道接收器、 输出: 50 Ω SMA插头 、 宽范围单电源:11至15V
产品型号WL-BPD600MA
应用领域超高速光学相干断层扫描成像也可以单端使用
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长 带宽
1000-1700nm 600 MHz
电源连接器(前视图)。外壳接地。
供电电缆有两种，一种是2线，一种是5线。这些电缆对应的配色方案是:
本数据表中提供的信息是准确可靠的。但是，本公司不对其可能导致的对第三方技术上认可或其他权利的任何侵犯承担责任。价格及规格如有更改，恕不另行通知。商标和注册商标属于各自所有人的财产。
WL-BPD 600MA 规格
参数 | 条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
直流电特征 | |||||
电源电压(VS) | 11 | 12 | 15 | V | |
电源电流 | 110 | mA | |||
交流电特征 | |||||
3dB带宽 | 600 | 620 | 670 | MHz | |

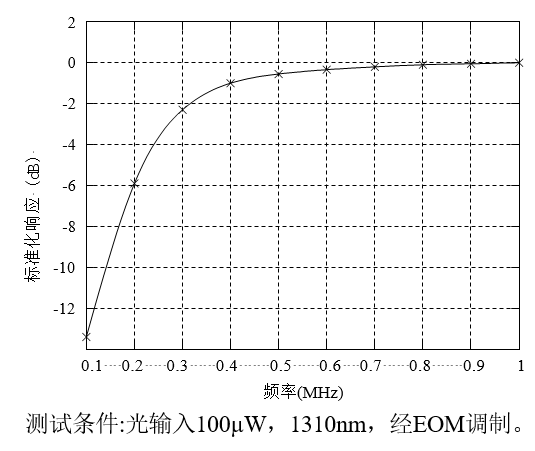

交流电低频截止 | 260 | 300 | kHz | ||
输出IP3 | 28 | dBm | |||
二次谐波 | Pout = 0 dBm | -40 | dBc | ||
pout = -10 dBm | -53 | dBc | |||
三次谐波 | Pout = 0 dBm | -45 | dBc | ||
pout = -10 dBm | -47 | dBc | |||
噪声谱密度 | 1MHz–800MHz | -130 | -125 | dBm/Hz | |
> 800MHz | -150 | dBm/Hz | |||
噪声等效功率（NEP） | 1MHz–620MHz，1550nm | 20 | 35 | pW/√Hz | |
输出阻抗 | 50 | Ω | |||
光学特性 | |||||
输入波长范围 | 1000 | 1700 | nm | ||
跨阻增益 | 波长1550nm | 3500 | V/Wopic | ||
波长1310nm | 3300 | V/Wopic | |||
共模抑制比 | 25 | 30 | dB | ||
Max. 输入功率 | (损坏阈值) | 10 | mW | ||
典型性能特征

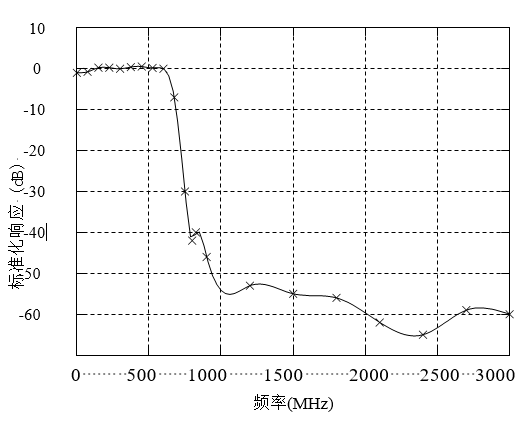

频率响应:射频输出功率与频率的关系
-
