PC系列是基于复杂MCT异质结构的非冷却红外光电导探测器，具有优秀的性能和稳定性。器件在λopt时达到佳性能。设备应该在优秀的偏置电压和电流读出模式下工作。由于1/f噪声，在低频时探测器性能降低。1/f噪声角频率随截止波长增大而增大。

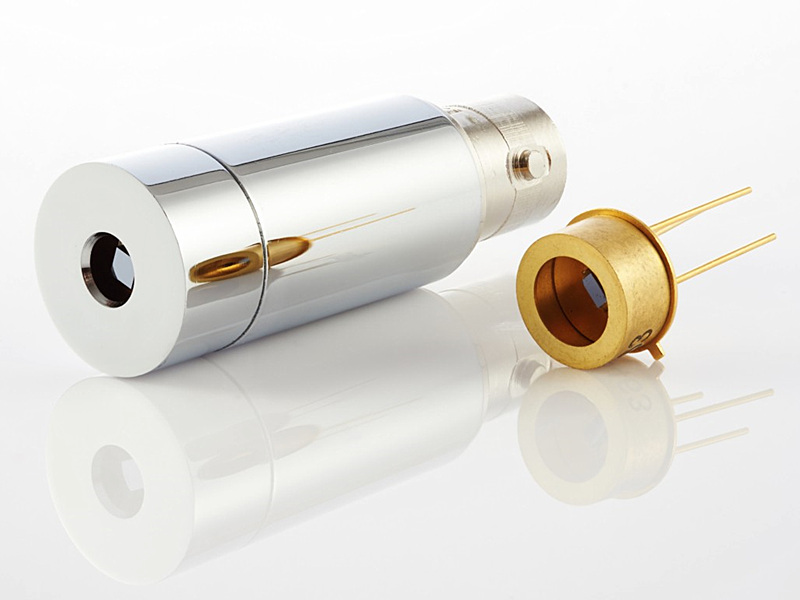

产品特点可探测中红外波段范围1-12μm，涵盖0.05/0.1/0.25/0.5/1/2/3/4mm多种尺寸方形探测元件，配备专用前置放大器，提供BNC和TO39两种封装形式
产品型号MCT-PC-10.6-1X1
应用领域中红外气体分析中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1-12μm 1x1mm
参数 | 探测器型号 | |||||||
PC-5 | PC-6 | PC-9 | PC-10.6 | |||||
有源元件材料 | 外延MCT异质结构 | |||||||
z佳波长（μm） | 5 | 6 | 9 | 10.6 | ||||
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.5×109 | ≥7.0×108 | ≥1.0×108 | ≥1.9×107 | ||||
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×109 | ≥3.0×108 | ≥2.0×107 | ≥9×106 | ||||
电流响应度-活性面积长度乘积Ri(λopt)·L,A·mm/W | ≥0.07 | ≥0.02 | ≥0.003 | ≥0.001 | ||||
时间常数T，ns | ≤5000 | ≤500 | ≤10 | ≤3 | ||||
1/f噪声角频率fc,Hz | ≤10k | ≤20k | ||||||
偏置电压-有功面积长度比Vb/L,V/mm | ≤4.5 | ≤4.0 | ≤3.6 | ≤3.0 | ||||
电阻R, | ≤1200 | ≤600 | ≤300 | ≤120 | ||||
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5，1×1，2×2，3×3，4×4 | |||||||
包装 | TO39 | BNC | TO39 | BNC | TO39 | BNC | TO39 | BNC |
接收角 | ～90° | ～120°* | ～90° | ～120°* | ～90° | ～120°* | ～90° | ～120°* |
～124°** | ～124°** | ～124°** | ～124°** | |||||
窗口 | 无 | |||||||
备注：
*:孔径C直径4mm
**:孔径C直径6mm
20℃探测器的光谱响应曲线
单位（mm）

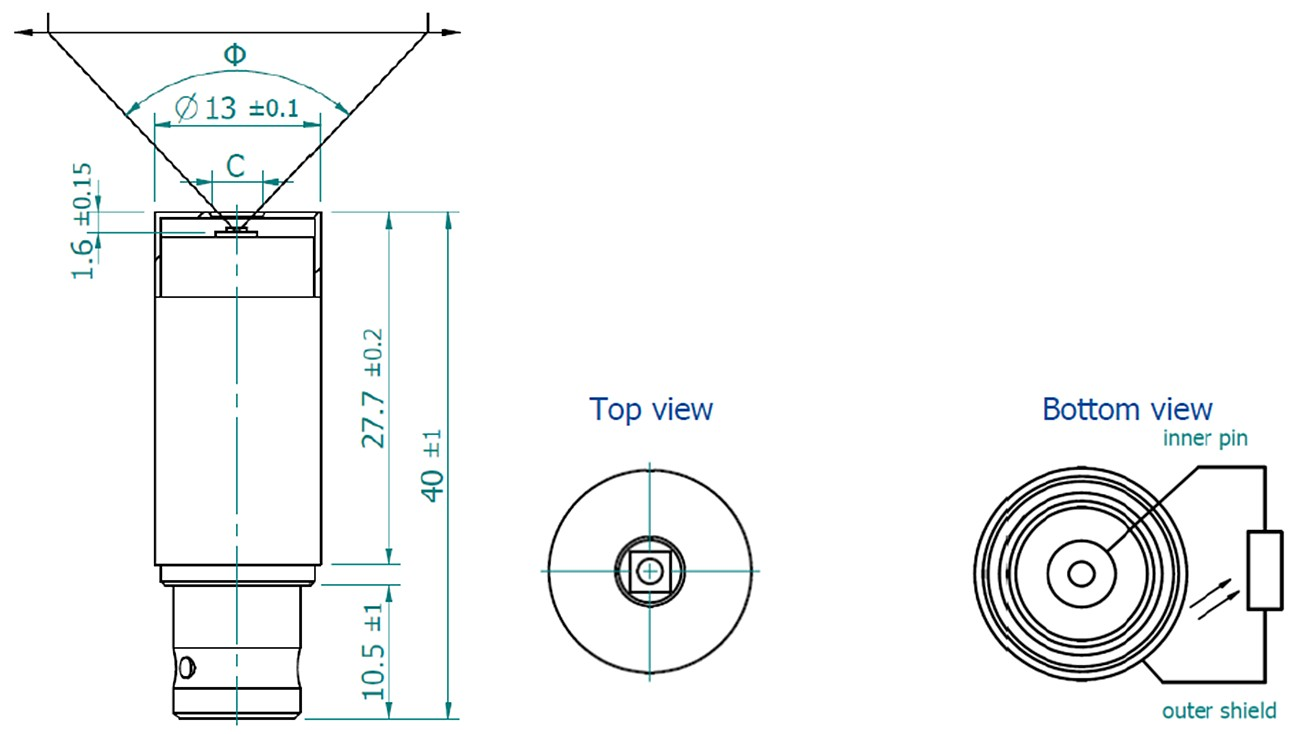

BNC封装尺寸图
参数 | 数值 | |
有效面积，mm*mm | 0.05×0.05-2×2 | 3×3-4×4 |
孔径，mm | Φ4 | Φ6 |
接收角Φ | ~102° | ~124° |

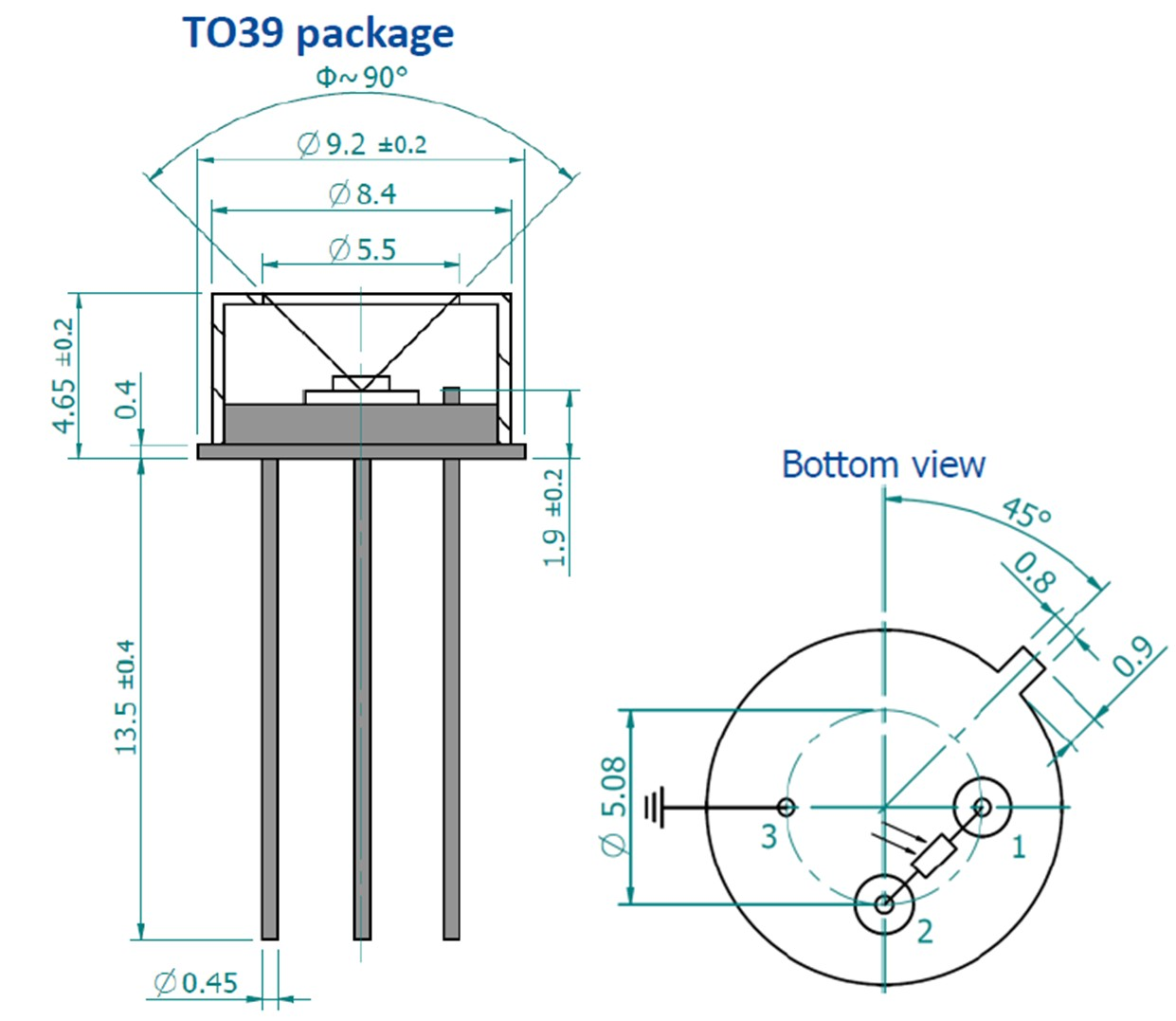

TO39封装尺寸图
TO39引脚定义
引脚接口定义 | 引脚号 |
探测器 | 1,2 |
接地 | 3 |
无
