PVI-2TE系列是基于复杂的HgCdTe异质结构的两级热电冷却红外光电探测器，具有优秀的性能和稳定性，同时采用光学浸入来改善器件的参数。探测器在λopt时具有他本身的z佳性能。起始波长可根据需要进行优化。反向偏置电压可以显著提高响应速度和动态范围以及高频下的性能，但偏置器件中出现的1/f噪声可能会降低低频下的性能。3°楔状蓝宝石(wAl2O3)或硒化锌抗反射涂层(wZnSeAR)窗口可防止不必要的干扰影响。
产品特点 可探测中红外波长范围2-12μm ，可配专用前置放大器 ，1mm×1mm大尺寸光敏面 ， 带有抗反射涂层窗口镜 ， 带有超半球微型砷化镓透镜实现光学浸没，有效提升探测效率
产品型号MCT-PVI-2TE-3-1×1
应用领域医学热成像红外光谱分析中红外气体吸收检测中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围
2-12μm
参数 | 探测器型号 | ||||||
PVI-2TE-3 | PVI-2TE-3.4 | PVI-2TE-4 | PVI-2TE-5 | PVI-2TE-6 | PVI-2TE-8 | PVI-2TE-10.6 | |
有源元件材料 | 外延MCT异质结构 | ||||||
z佳波长λopt，μm | 3 | 3.4 | 4 | 5 | 6 | 8 | 10.6 |
探测灵敏度D*(λpeak，20kHz），cm·Hz½/w | ≥8×1011 | ≥6×1011 | ≥4×1011 | ≥2×1011 | ≥7×1010 | ≥4×109 | ≥2×109 |
探测灵敏度D*(λopt，20kHz），cm·Hz½/W | ≥5.5×1011 | ≥3×1011 | ≥3×1011 | ≥9×1010 | ≥4×1010 | ≥2×109 | ≥1×109 |
电流响应度Ri(λopt)，A/W | ≥0.5 | ≥0.8 | ≥1.3 | ≥1.3 | ≥1.5 | ≥0.8 | ≥0.4 |
时间常数T，ns | ≤280 | ≤200 | ≤100 | ≤80 | ≤50 | ≤45 | ≤10 |
电阻-感光元件面积乘积R·AO,Ω·cm2 | ≥15000 | ≥300 | ≥200 | ≥10 | ≥2 | ≥0.02 | ≥0.01 |
有源元件温度Tdet,K | ~230 | ||||||
感光面面积AO，mm×mm | 0.5×0.5,1×1 | 0.05×0.05 | |||||
封装 | TO8,TO66 | ||||||
接收角Φ | ～36° | ||||||
窗口 | wAl2O3 | wZnSeAR
| |||||

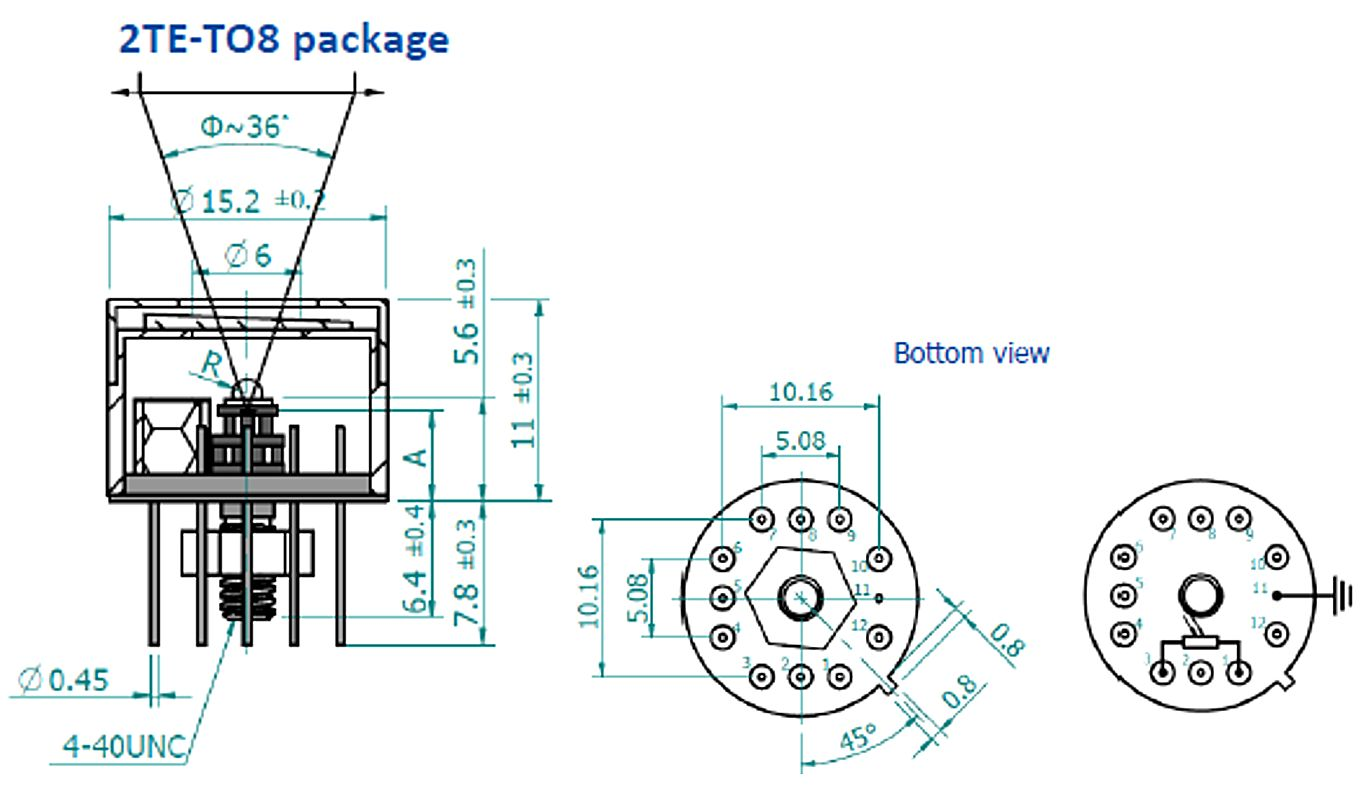

TO8型封装外形尺寸图
参量 | 数值 | |
浸没微型透镜形状 | 超半球形 | |
光学区域面积AO；mm×mm | 0.5×0.5 | 1×1 |
R,mm | 0.5 | 0.8 |
A,mm | 4.1±0.3 | 3.2±0.3 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—2TE-TO8型封装顶部下表面与焦平面的距离
2TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
反向偏压（可选） | 1（-）,3（+） |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4，5，6，10，12 |

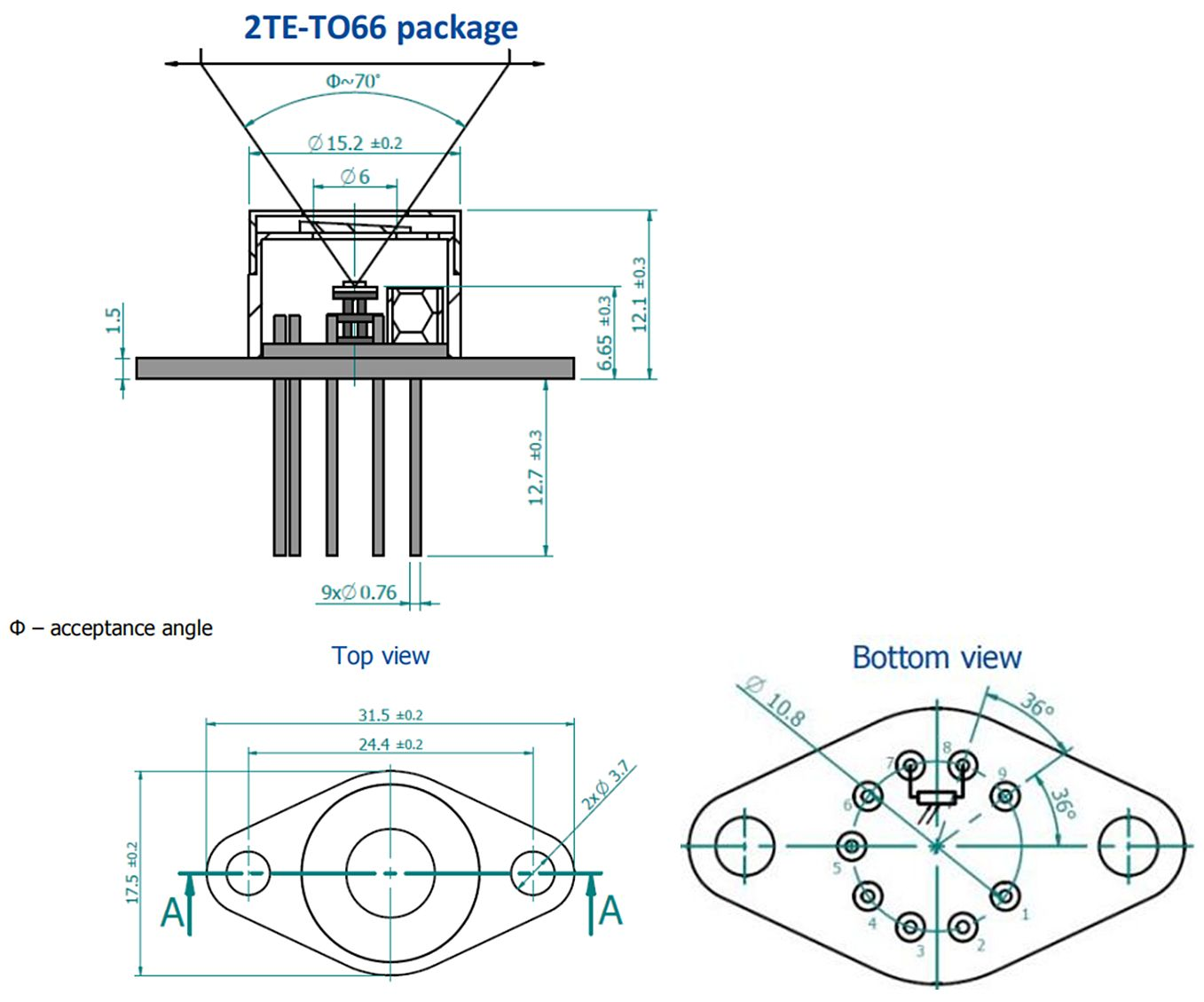

2TE-TO66封装尺寸图
参量 | 数值 | |
浸没微型透镜形状 | 超半球形 | |
光学区域面积AO；mm×mm | 0.5×0.5 | 1×1 |
R,mm | 0.5 | 0.8 |
A,mm | 5.15±0.30 | 3.2±0.30 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—2TE-TO66型封装顶部下表面与焦平面的距离
TO66引脚定义
功能 | PIN号 |
探测器 | 7，8 |
反向偏压（可选） | 7（-）,8（+） |
热敏电阻 | 5,6 |
TE冷却器供应 | 1（+），9（-） |
未使用 | 2，3，4 |

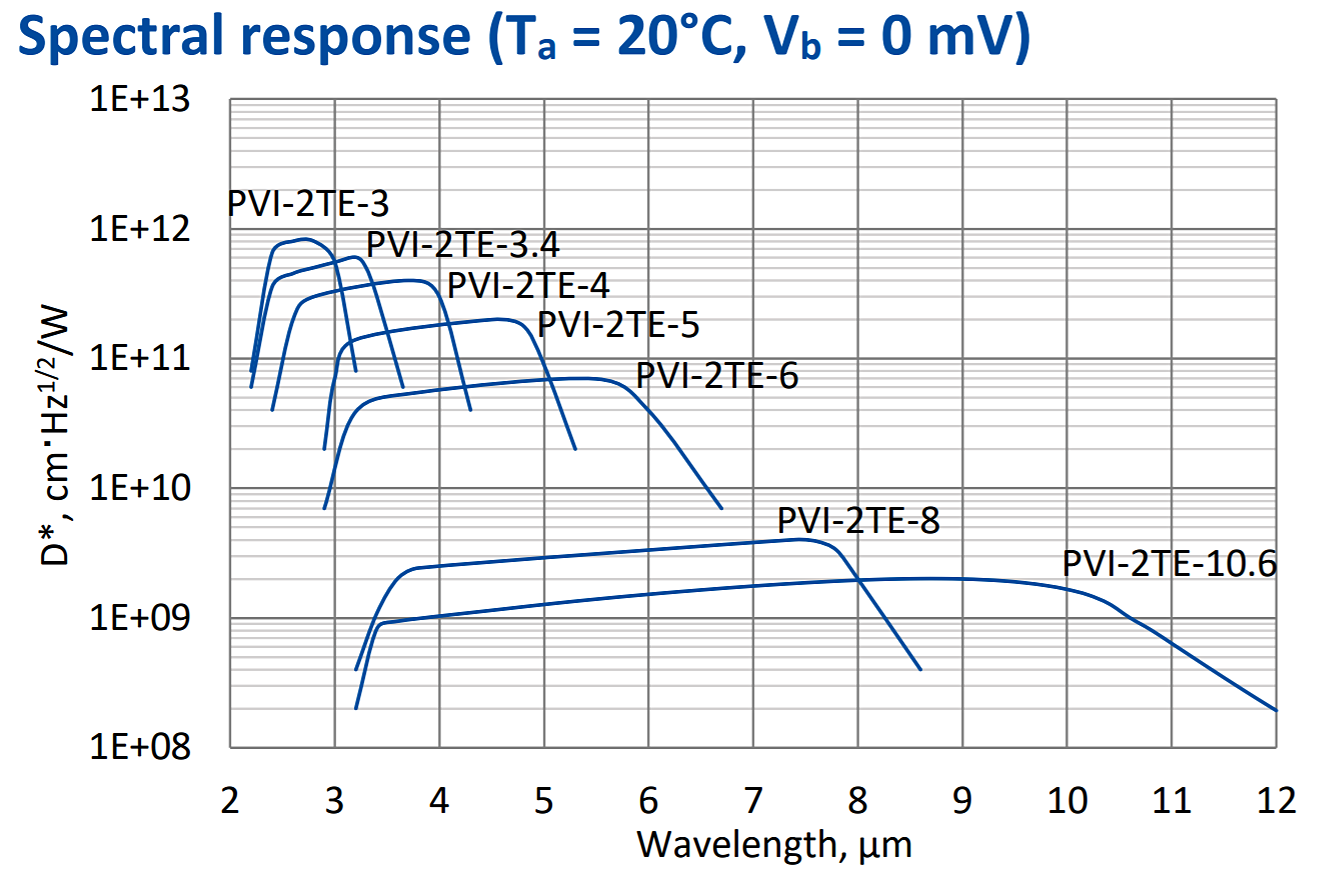

探测器光谱响应特性曲线

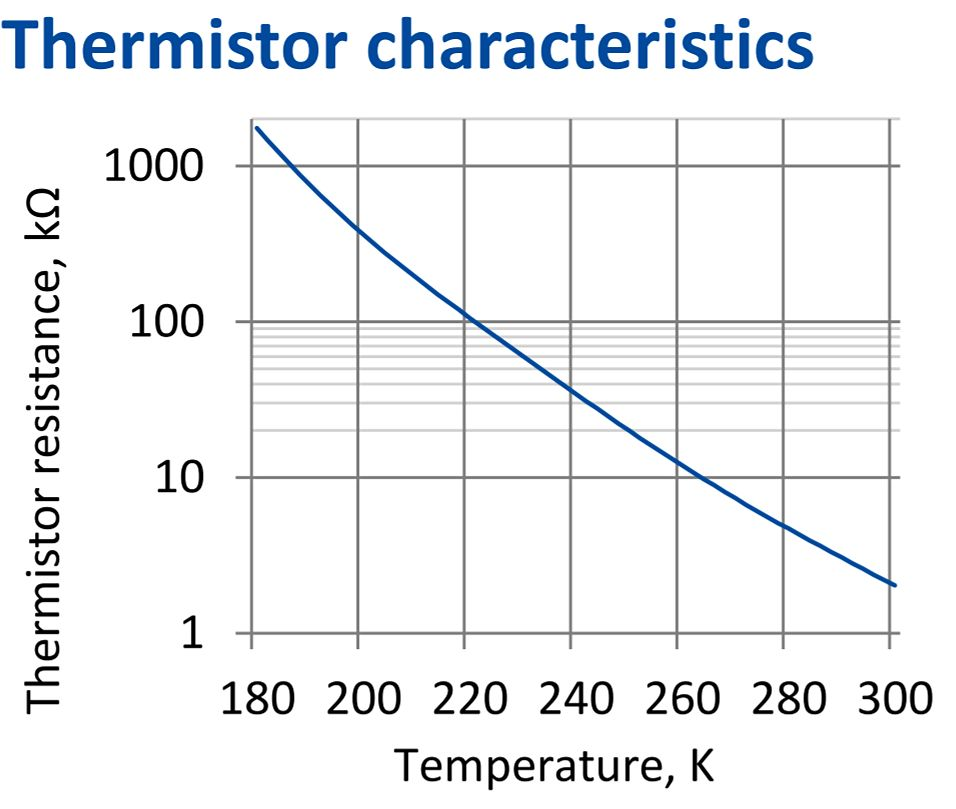

热敏电阻特性曲线
两级TE冷却参数表
参量 | 数值 |
Tdet , K | ~230 |
Vmax , V | 1.3 |
Imax , A | 1.2 |
Qmax , W | 0.36 |
抗反射涂层窗口光谱透过率曲线
