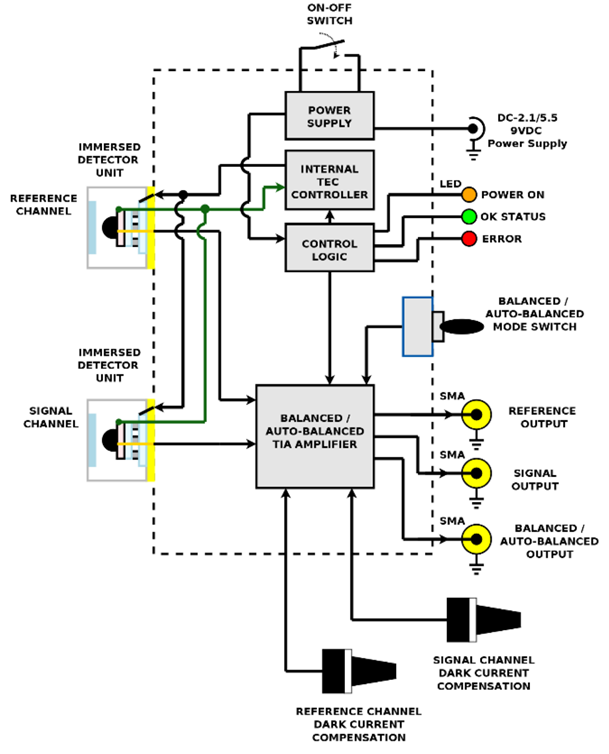

NIPM-I-5是一款专为差分光信号检测而设计的红外检测模块。该设备可以在平衡和自动平衡模式下运行。该检测模块使用两个基于 HgCdTe 异质结构的独立检测器。这些 IR 检测器（信号和参考）精确匹配，以实现非常高的共模抑制比 (CMRR)。 NIPM-I-5 专用于在激光的过量噪声超过检测器的基本噪声的系统中运行。
产品特点两个具有相似光谱特性和频率的通道 ， 手动改变平衡或自动平衡模式 ， 低噪音运行和高检测率（接近 BLIP 限制） ， 集成风扇和热电冷却器控制器 ， 单电源，兼容光学附件 ， 探测器类型: PVI-4TE-5-1×1-TO8-wAl2O3-36
产品型号NIPM-I-5
应用领域QCL激光器在气体分析中的过度噪声抑制
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
工作波长 带宽
3-5um 1.8MHz
参数 (Ta = 20°C, Vb = 0 mV)
参数 | 典型值 |
光学参数 | |
起始波长 λcut-on (10%), µm | 2.9±1.0 |
峰值波长 λpeak, µm | 4.2±0.5 |
z佳波长 λopt, µm | 5.0 |
截止波长 λcut-off (10%), µm | 5.5±0.3 |
探测灵敏度 D* (λopt, REF), cm·Hz1/2/W | ≥1.0×1010 |
探测灵敏度 D* (λopt, SIG), cm·Hz1/2/W | ≥1.0×1010 |
输出噪声密度 vn (100 kHz, RLoad = 50 Ω, REF), nV/Hz1/2 | ≤100 |
输出噪声密度 vn (100 kHz, RLoad = 50 Ω, SIG), nV/Hz1/2 | ≤100 |
电学参数 | |
电压响应度 Rv (λopt, REF), V/W | ≥1.0×104 |
电压响应度Rv (λopt, SIG), V/W | ≥1.0×104 |
低截止频率 flo, Hz | DC |
高截止频率 fhi, MHz | ≥1.8 |
输出阻抗 Rout (REF, SIG, BAL/A-BAL), Ω | 50 |
输出电压范围 Vout (RLoad = 50 Ω), V | 0.4 |
输出偏置电压 Voff, mVDC | ±30 |
CMRR平衡/参考(100 kHz), dB | ≤-32 |
CMRR自动平衡/参考 (100 kHz), dB | ≤-22 |
供电电压 Vsup, VDC | +9 |
供电电流 Isup, A | 1.5 |
其他参数 | |
有源元件材料 (REF and SIG) | 外延HgCdTe异质结构 |
感光区域 AO (REF and SIG), mm×mm | 1×1 |
窗口 (REF and SIG) | wAl2O3 |
接收角 Φ (REF and SIG) | ~36° |
环境工作温度 Ta, ℃ | 5 to 25 |
参考输出端口 (REF) | SMA |
信号输出端口 (SIG) | SMA |
平衡/ 自动平输出端口 | SMA |
电压端口 | DC 2.1/5.5 |
安装孔 | M6 |
风扇 | yes (2 pcs) |
光谱响应度 (Ta = 20°C, SIG and REF)
