AS6B118GM50M是1.65nmSLD（超级发光二极管）模块，用于各种光学测量的非相干光源。该激光器从PMF（保偏光纤）发射具有宽光谱和高输出功率的非相干光。
产品特点高光输出功率：10mW/£350mA、 光谱半宽度： Dl=70nm (typ.)、 内置光隔离器、 内置监控PD和TEC
产品型号AS6B118GM50M
应用领域光学传感器光学相干断层扫描(OCT)光学测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率 封装类型
1650nm 10mW FC/PC
光电特性(TSLD=25deg.C, TC=25deg.C)
参数 | 符号 | 测试条件 | Min. | 典型 | Max. | 单位 |
正向电压 | VF | Pf=10mW | 2.5 | V | ||
正向电流 (BOL) | IF | Pf=10mW | 350 | mA | ||
中心波长 | λC | Pf=10mW, -3dB | 1630 | 1650 | 1670 | nm |
光谱宽度 | Dl | Pf=10mW, -3dB | 65 | 70 | nm | |
光谱波纹 | M | Pf=10mW, res=0.1nm | 0.6 | dB | ||
PD监控电流 | Im | Pf=10mW, VRD=5V | 100 | 2000 | μA | |
PD暗电流 | Id | VRD=5V | 0.1 | μA | ||
跟踪误差 | ΔPf | Im=const, TC=-20 to 75deg.C | 0.5 | dB | ||
TEC电压 | Vc | IF=*EOL, TC=75deg.C | 3.5 | V | ||
TEC电流 | Ic | IF=*EOL, TC=75deg.C | 1.2 | A | ||
热敏电阻 | Rth | TSLD=25deg.C, B=3900±100K | 9.5 | 10 | 10.5 | kΩ |
光隔离度 | Ro | λ=1650nm,TSLD=25deg.C | 30 | dB |
（注）*EOL=BOL x 1.2
（注）SLD的极化状态与慢轴平行。
jue对Max. 额定值（Tsub=25℃）
ltem | 符号 | 评级 | 单位 |
SLD 正向电流 | lF | 420 | mA |
SLD 反向电压 | VR | 2 | V |
PD 正向电流 | lFD | 10 | mA |
PD 反向电压 | VRD | 10 | V |
工作环境温度 | Tc | -20 to +75 | ℃ |
储存温度 | Tstg | -40 to+85 | ℃ |
冷却器电流 | lc | 2 | A |

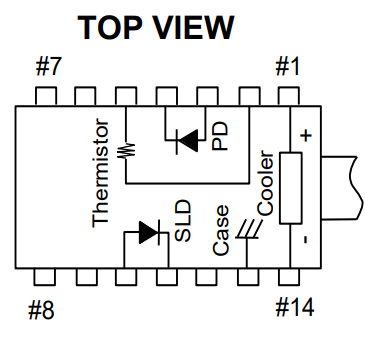

No. | FUNCTION | No. | FUNCTION |
1 | Cooler anode | 8 | NC |
2 | Thermistor | 9 | NC |
3 | PD anode | 10 | SLD anode |
4 | PD cathode | 11 | SLD cathode |
5 | Thermistor | 12 | NC |
6 | NC | 13 | Case |
7 | NC | 14 | Cooler cathode |
