1194nm 14PIN蝶形封装DFB激光器、内置TEC、透镜、热敏电阻、PD集成在14PIN蝶式封装中。气密设计满足电信等级工作要求，具有线宽窄，功率高（50mW）可以支持尾纤PM980或者HI1060光纤输出，同时支持客户指定引脚定义定制。
产品特点14PIN蝶形密封封装、1018-1200nm任意波长 、 集成TEC和热敏电阻 、DFB芯片，窄线宽、PM980/HI1060 尾纤可选
产品型号DFB-1194-A-A81-PA
应用领域超快激光器SHG种子光
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
1194nm 50mW 5MHz
电光参数（25deg）
Optical Electrical Characteristics (TCHIP =15-35℃, TCASE = 25℃, Iop = 150mA) | ||||
参数 | Min | Typ. | Max | 单位 |
中心波长 | 1192 | 1194 | 1196 | nm |
SMSR | 40 | 50 | - | dB |
线宽 | - | 5 | - | MHz |
光功率（光纤内部） | 30 | 50 | - | mW |
驱动电压 | - | 2.0 | 2.5 | V |
驱动电流 | - | 150 | 250 | mA |
无跳模范围 | 20 | 50 | - | mA |
阈值电流 | - | 35 | - | mA |
斜坡效率 | - | 0.25 | - | W/A |
电流波长系数 | - | 0.002 | - | nm/mA |
温度波长系数 | - | 0.08 | - | nm/℃ |
MPD响应率 | - | 0.5 | - | A/W |
消光比 | - | 16 | - | dB |
光纤参数：
Fiber Type | PM980-XP |
Mode Field Diametera | 6.6 ± 0.5 µm @ 980 nm |
Numerical Aperture | 0.10 |
Fiber Length | 1.5 m |
Connector | FC/APC (2.0 mm Narrow Key) |
Jacket | Ø900 µm |
极限参数
参数 | 典型值 | 单位 |
光纤光功率 | 50 | mW |
操作电流 | 400 | mA |
LD Reverse Voltage | 2 | V |
PD Reverse Voltage | 15 | V |
管壳工作温度 | 0 to 50 | °C |
存储温度 | -10 to 65 | °C |
TEC电流 | 2.5 | A |
TEC电压 | 4.0 | V |
热敏阻抗 | 10 | kOhms |

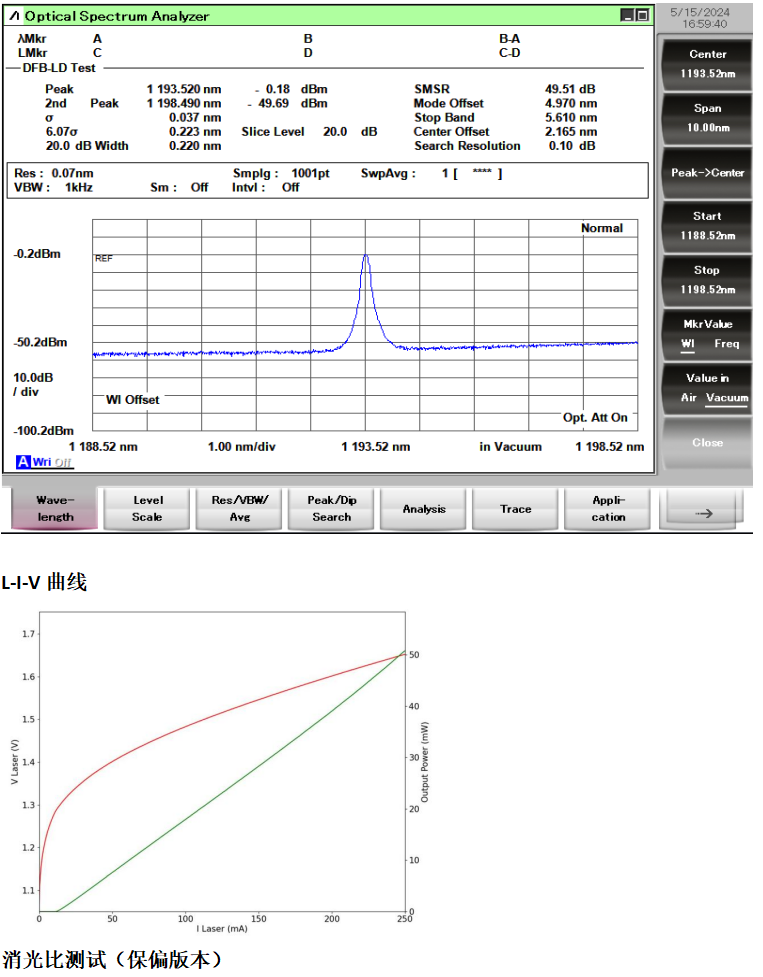

光谱分析
DFB- □□□□-☆-A8▽- XX
□□□□: Wavelength
1018: 1018nm
1030: 1030nm
1053: 1053nm
1064: 1064nm
1084: 1084nm
*****
1120: 1120nm
☆ : Pin Definition
A: Telecom A
B: Pump B
▽: Wavelength Tolerance
1: ±1nm
2: ±2nm
XX: Fiber and Connector Type
SA=HI1060+ FC/APC
SP=HI1060+ FC/PC
PA=PM980 Fiber+ FC/APC
PP=PM980 Fiber+ FC/PC
（我们的默认封装都不带隔离器客户需要隔离器请在型号末尾增加-ISO,增加隔离器我们的输出功率只保证30mW+）
Eg:
PN#DFB-1194-B-A81-PA-ISO
