QLD1x6x 系列高功率单模 DFB 激光器提供 1020 nm 至 1180 nm 的波长范围。所有型号均采用标准 14 针蝶形模块封装，配有保偏光纤 (PMF) 和内置光隔离器。它们具有出色的光谱稳定性，可以在从连续波到短脉冲（皮秒、纳秒）的各种驱动条件下运行，非常适合用于材料加工等应用的光纤激光器脉冲播种机。增益开关操作可在高速型号中生成 50 皮秒或 15 皮秒的光脉冲，以进一步提高光纤激光加工性能。我们还提供各种驱动板，包括 50 ps、15 ps、纳秒、DFB-SOA、CW 等。我们相信我们的产品可以帮助您改进光纤激光器设计 QLD106L-6430是一款1064-nm分布式反馈（DFB）激光器，能很好的应用于光纤激光播种和传感等领域。激光器采用14针蝶形封装，内置监控PD和热电冷却器（TEC）。
产品特点1064 nm的单纵模模式 带有监控PD和TEC的14针蝶形封装 无光学隔离器、内置偏振器 保偏光纤 工作方式：CW /脉冲
产品型号QLD106L-6430
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
1064nm 100mW 900um FC / APC
光学和电学特性（TLD=25℃）
性能参数 | 符号 | 测试条件 | MIN | TYP | MAX | 单位 |
峰值波长 | λp | CW，Pf = 30mW | 1059* | 1064 | 1069 * | nm |
温度相关系数 | dλp/dT | CW | - | 0.08 | - | nm/K |
电流相关系数 | dλp/dI | CW | - | 0.008 | - | nm/mA |
阈值电流 | Ith | CW | - | 15 | 25 | mA |
CW输出功率 | Pf | CW | 30 | - | - | mW |
脉冲峰值功率 | Pf_peak | 5 ns / 100 kHz | - | 100 | - | mW |
工作电流 | Iop | CW，Pf = 30 mW | - | 110 | 160 | mA |
工作电压 | Vop | CW，Pf = 30 mW | - | 1.5 | 1.8 | V |
脉冲峰值电流 | Iop_peak | Pf_peak = 100 mW | 320 | - | mA | |
脉宽 | tpw | Pluse | 0.05** | - | 100 | ns |
占空比 | D.C. | Pluse | - | - | 2 | % |
边模抑制比 | SMSR | CW，Pf = 30 mW | 30 | 50 | - | dB |
脉冲4 ns / 1 MHz / Pf_peak = 50 mW | 30 | 40 | - | dB | ||
消光比 | PER | CW，Pf = 30 mW | 15 | 20 | - | dB |
监控PD电流 | Im | CW，Pf = 30 mW | 50 | 200 | 800 | uA |
热敏阻抗 | Rth | TLD = 25°C，B = 3900 K | 9.5 | 10 | 10.5 | kΩ |
*可选择+/- 1 nm的峰值波长相关性。
**在增益切换操作下可实现0.05 ns的脉冲宽度。
jue对zui大额定值：
参数 | 符号 | 参数值 | 单位 |
光输出功率（CW） | Pf | 50 | mW |
LD正向电流（CW） | IF | 250 | mA |
峰值功率（脉冲10 ns / 1 MHz） | Pf_pulse | 150 | mA |
LD峰值电流（脉冲10 ns / 1 MHz） | IF_pulse | 600 | mW |
LD反向电压 | VRLD | 2 | V |
TEC驱动电流 | ITEC | 2 | A |
TEC驱动电压 | VTEC | 4.3 | V |
工作温度 | Tc | 0~60 | ℃ |
储存温度 | Tstg | -40~85 | ℃ |
引线焊接温度（5s） | Tsld | 230 | ℃ |

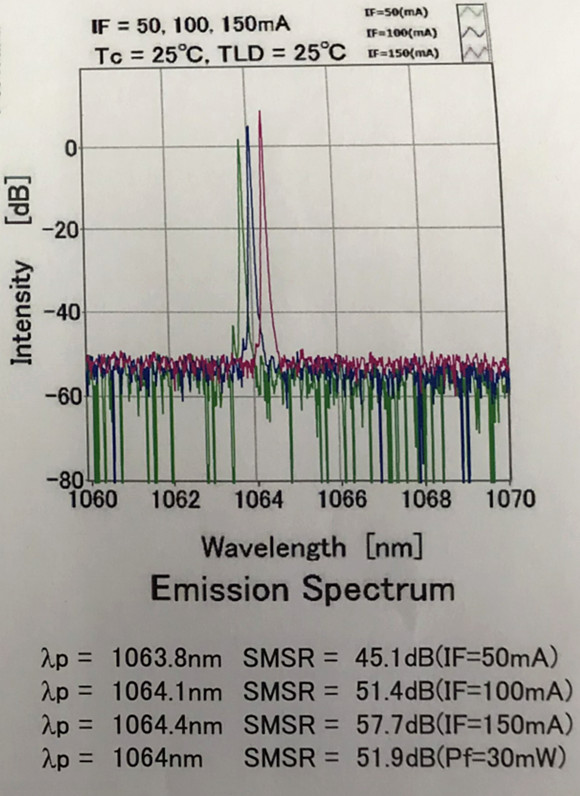

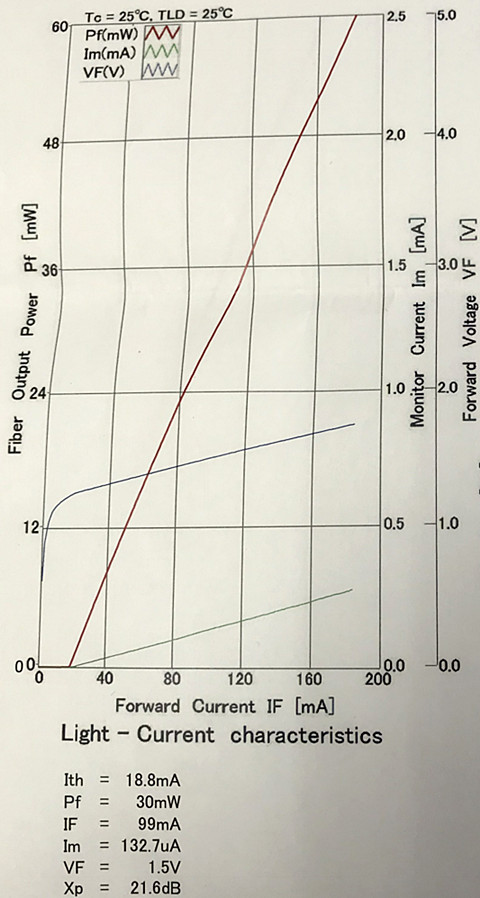

光谱测试图 及 P-I-V曲线图
PIN | 说明 | PIN | 说明 |
1 | TEC(+) | 8 | NC |
2 | 热敏电阻 | 9 | NC |
3 | PD阳极 | 10 | Laser阳极 |
4 | PD阴极 | 11 | Laser阴极 |
5 | 热敏电阻 | 12 | NC |
6 | NC | 13 | Case Ground |
7 | NC | 14 | TEC(-) |
产品编号 | 光纤类型 | 光纤直径 | 连接器类型 |
QLD106L-6430 | 保偏光纤 | 900um | FC / APC |
QLD106L-6430-11 | 250um | 套圈 |
无
