1550nm VCSEL是一种垂直发射MOVPE生长的GaAsP/AlGaAs单模二极管激光器。波长调谐可以通过激光电流和温度调谐来实现。内置TEC和PD。
产品特点TO-56 7针小型封装外形，非球面准直透镜，集成TEC（温度稳定），CW光输出功率：典型1.6mW（@20°C TEC温度），单模VCSEL，中心波长可以在通过C和L波段的几个波段。 宽调谐范围：>8nm ， 高调制带宽（10 Gbps）， 快速波长调谐（约100 kHz）
产品型号PL-VCSEL-1550-1-A82-TO56
应用领域光通信扫描光源光学气体传感激光雷达
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
1550nm
条件：TOP = 20°C, IOP = 2.0 mA除非另有说明（P=芯片背面温度，由TEC控制）
参数 | 符号 | 指标 | 单位 | ||
Min. | 典型 | Max. | |||
光输出峰值功率@25º C | P | 1.0 | 1.6 | mW | |
工作电流 | Iop | 0 | 18 | 25 | mA |
工作温度 | Top | -40 | 25 | 85 | °C |
阈值电流 | Ith | 8 | 12 | mA | |
斜率效率 (CW, Tc=25°C) | SE | 0.14 | 0.18 | mW/mA | |
激光驱动电压 | Vcc | 0 | 1.5 | 2.5 | V |
电阻 | Rs | 50 | Ω | ||
中心波长（请指Ding中心波长） | Δλ | 1525 | 1575 | nm | |
保证调谐范围
（施加正电压会降低峰值波长） | λ | 8 | 10 | nm | |
Max. 调谐响应速率 | fmax | 100 | 200 | - | kHz |
边模抑制比（SMSR） | SMSR | 30 | 40 | dB | |
线宽 (-3 dB FWHM), CW Ibias=Iop | σ | 300 | MHz | ||
相对强度噪声 | RIN | -128 | dB/Hz | ||
调谐电压 | Vtune | 0 | Test Sheet | Test Sheet | V |
调谐电流 | Itune | 0 | - | 100 | μA |
TEC 电压 | VTEC | 0.35 | 1.5 | V | |
TEC 电流 | ITEC | 0.05 | 0.6 | A | |
jue对Max. 值
参数 | 符号 | 指标 | 单位 |
存储温度 | Tstg | -20 to +85 | °C |
工作温度 | Tc | -5 to +70 | °C |
正向电流 | ILD | 25 | mA |
反向电压 | VLD | 3 | V |
焊接温度 | Tsld | 350 (10 sec.) | °C |
(*TEC温度必须低于 150°C）

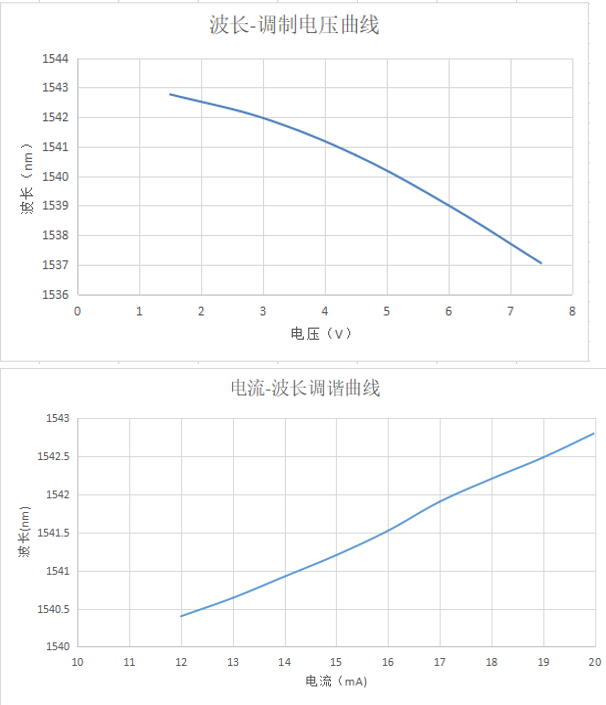

波长调谐曲线
功率曲线图：
PL-VCSEL-□□□□-☆-A8▽-XX
□□□□: Wavelength
1540: 1540nm
1550: 1550nm
*****
1570: 1570nm
☆ : TEC
0：Without TEC
1：With TEC
▽：Wavelength Tolerance
1：±0.5nm
2：±1.5nm
XX: Package
TO56
