    1550nm单模VCSEL激光器（不带TEC）

    PL-VCSEL-1550-0-A81-CPSA 1550nm VCSEL是一种垂直发射MOVPE生长的GaAsP/AlGaAs单模二极管激光器。波长调谐可以通过激光电流和温度调谐来实现。我们的1550 nm单模VCSEL设计用于高速、高性能通信应用。

    产品特点电学和光学特性对温度的依赖性较低，从OC-3到OC-48的数据速率，垂直腔面发射激光器，内部TEC和热敏电阻，ESD保护，窄线宽，2 nm可调性

    产品型号PL-VCSEL-1550-0-A81-CPSA

    应用领域长途接入网局域网千兆以太网

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 1550nm

  • 尺寸图
    • 技术参数

    条件：TO P = 20°C, IO P = 10.0 mA除非另有说明（TO P=芯片背面温度，由TEC控制）

    参数

    符号

    最小

    典型

    最大

    单位

    备注

    波长

    λR

    1530-1570nm

    阈值电流

    ITH


    2


    mA


    输出功率

    Popt

    0.3

    0.5

    0.7

    mW


    阈值电压

    UTH


    1.8


    V


    工作电流

    IOP



    15

    mA

    Popt =   0.5mW

    工作电压

    UOP


    3


    V

    Popt =   0.5 mW

    电光转换效率

    ηWP


    12


    %

    Popt =   0.5 mW

    斜率效率

    ηS


    0.3


    W/A


    上升／下降时间

    Tr /Tf


    90/120


    Psec


    差分串联电阻

    RS


    100

    200

    Ω

    Popt =   0.5 mW

    3dB调制带宽

    ν3dB

    0.10



    GHz

    Popt =   0.5 mW

    Due to   ESD protection diode

    相对强度噪声

    RIN


    -130

    -120

    dB/Hz

    Popt=   0.3 mW @ 1 GHz

    波长调谐电流系数



    0.6


    nm/mA


    波长调谐温度系数



    0.06


    nm/K


    热敏电阻(VCSEL 芯片)

    Rthermal

    3


    5

    K/mW


    SMSR


    35



    dB

    I  =   2 mA

    光束发散角

    θ

    10


    25

    °

    Popt=   0.5mW, full   width 1/e2

    线宽



    100


    MHz

    Popt =   0.5 mW


    Tec 特性

    单位

    Min.

    典型

    Max.

    备注

    Tec 电流

    mA

    -150(Heating)


    +300(Cooling)

    Proper Heart Sink   Required

    NTC 热敏电阻

    KΩ

    9.5

    10.0

    10.5

    T=25℃@10 KΩ

    NTC 热敏电阻

    KΩ

    10/exp{3892-(1/289K-I/TOP)}

    绝对最大值参数


    参数

    单位

    最小

    典型

    最大

    存储温度

    ℃

    -40

    25

    125

    芯片温度

    ℃

    +10

    25

    40

    工作电流

    mA

    0

    3.0

    15.0

    正向电压

    V

    0.8

    1.2

    1.8

    TEC 电流

    mA

    -150

    -

    +300

    焊接温度*

    ℃

    100

    130

    260

    功耗

    mw

    -

    -

    5

    （*TEC 温度必须低于150°C）


    产品特性

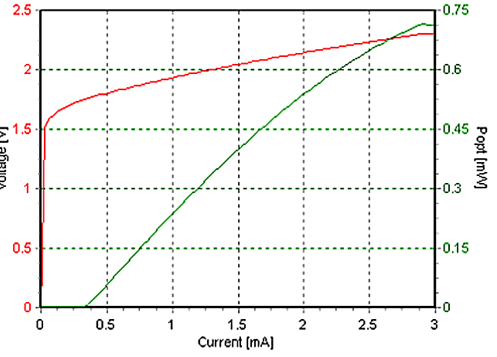

    L-I 曲线(T@25°C)

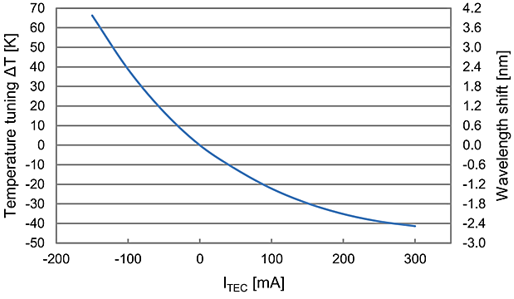

    温度/波长调谐曲线通过TEC电流

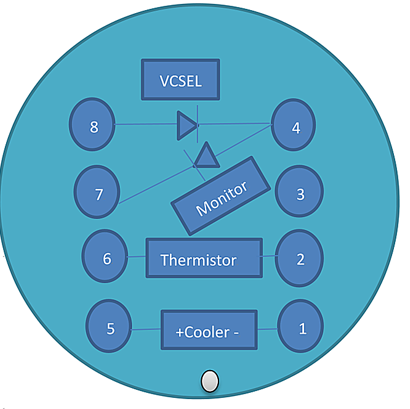

    引脚定义


    1

    Thermoelectric Cooler (-)

    5

    Thermoelectric Cooler (+)

    2

    Thermistor

    6

    Thermistor

    3

    N/C

    7

    PD Monitor Cathode (+)

    4

    VCSEL Cathode (–)/PD Monitor Anode (-)

    8

    VCSEL Anode (+)

    订购信息

    PL-VCSEL-□□□□-☆-A8▽-XXXX

    □□□□：Wavelength

    0760:760nm

    0850-850nm

    *****

    1550：1550nm

    ☆ ：TEC

    0：Without TEC

    1：With TEC

    ▽：Wavelength Tolerance

    1：±0.5nm

    2：±1.5nm

    XXXX: Fiber and Connector Type

    FS=Free Space

    BFSA=Butterfly Package with SMF-28E+ FC/APC

    CPSA=Coaxial Package with SMF-28E+ FC/APC

    BFSP=Butterfly Package with SMF-28E+ FC/PC

    CPSP=Coaxial Package with SMF-28E+ FC/PC

    BFPP=PM Fiber+ FC/PC

    BFPA=PM Fiber+ FC/APC
