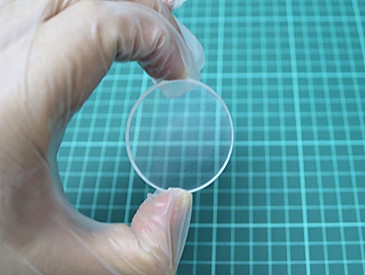

    中红外抛光氟化钙 (CaF2 分束镜,直径50.8mm,厚度2mm)

    氟化钙（CaF2）是近红外分束器的优选材料选择。 我们的CaF2具有高的纯度，质量和稠度，并且在所有SiO2材料中发现零O-H吸收。 羟基带分束器衬底吸收常常限制在近红外测量中的测量精度。 我们用于CaF2分束器的Photon Pro涂层的带宽被优化以覆盖所有近红外和大多数拉曼区域，包括斯托克斯和反斯托克斯。

    产品特点高数值孔径，极佳收集效率 、 紧凑的单透镜设计 、 衍射限制设计 、 RoHS 认证

    产品型号MP-CAF2-50.8-2-BS-MIR

    应用领域深红外光谱分析 紫外激光传输 X射线检测 红外光学 外延基片

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 规格尺寸 密度 介电常数

    50.8mm Ø x 2mm 3.18 g/cc 6.76 at 1MHz

  • 尺寸图
    • 详细参数

    透射波长范围:

    0.13 to 10 μm

    折射率:

    1.39908 at 5 μm

    反射损耗 :

    5.4% at 5 μm

    吸收系数 :

    7.8 x 10-4 cm-1 @ 2.7 μm

    Reststrahlen   Peak :

    35 μm

    dn/dT :

    -10.6 x 10-6/°C

    dn/dμ = 0 :

    1.7 μm

    密度：

    3.18 g/cc

    熔点：

    1360°C

    热导率：

    9.71 W m-1 K-1

    热膨胀：

    18.85 x 10-6/°C

    硬度：

    Knoop 158.3 (100) with 500g indenter

    比热容：

    854 J   Kg-1 K-1

    介电常数 :

    6.76 at 1MHz

    Youngs   Modulus (E) :

    75.8 GPa

    剪切模量 (G) :

    33.77 GPa

    体积弹性模量 (K) :

    82.71 GPa

    弹性系数 :

    C11 = 164 C12 = 53 C44 =   33.7

    表观弹性极限 :

    36.54 MPa

    泊松比 :

    0.26

    溶解度 :

    0.0017g/100g   water at 20°C

    分子量 :

    78.08

    类别/结构 :

    Cubic Fm3m   (#225) Fluorite Structure. Cleaves on (111)

    注1：警告：镉盐是应该考虑毒性的，所以操作时候务必小心。



    No = Ordinary Ray

    µm

    No

    µm

    No

    µm

    No

    0.149

    1.5800

    0.161

    1.5490

    0.195

    1.5000

    0.200

    1.4950

    0.222

    1.4800

    0.248

    1.4680

    0.266

    1.4621

    0.280

    1.4584

    0.300

    1.454

    0.337

    1.4481

    0.400

    1.4419

    0.486

    1.4370

    0.588

    1.4339

    0.656

    1.4325

    0.687

    1.4320

    0.728

    1.4314

    0.884

    1.4298

    1.014

    1.4288

    1.100

    1.4283

    1.250

    1.4275

    1.650

    1.4256

    1.900

    1.4244

    2.058

    1.4236

    2.450

    1.4214

    2.700

    1.4199

    2.800

    1.4192

    3.050

    1.4175

    3.400

    1.4149

    4.000

    1.4096

    4.400

    1.4057

    4.800

    1.4014

    5.000

    1.3991

    5.304

    1.3952

    5.893

    1.3871

    6.483

    1.3782

    7.072

    1.3681

    7.661

    1.357

    8.251

    1.3444

    8.840

    1.3308

    9.429

    1.3161







    特性曲线

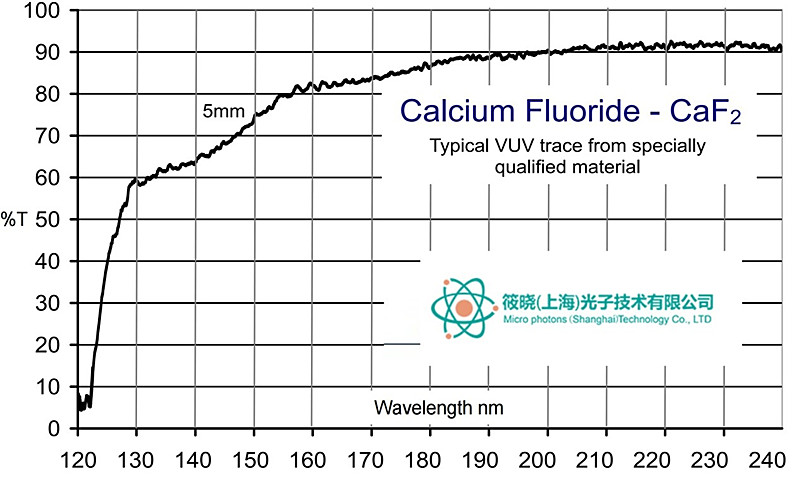

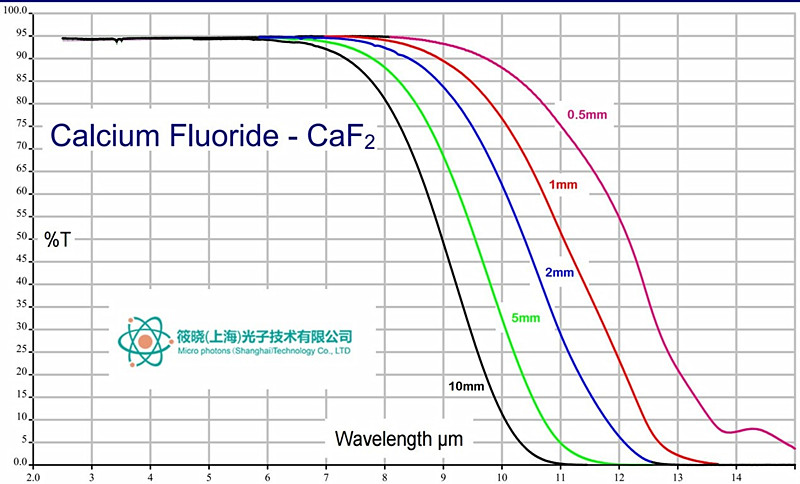

    透射曲线图

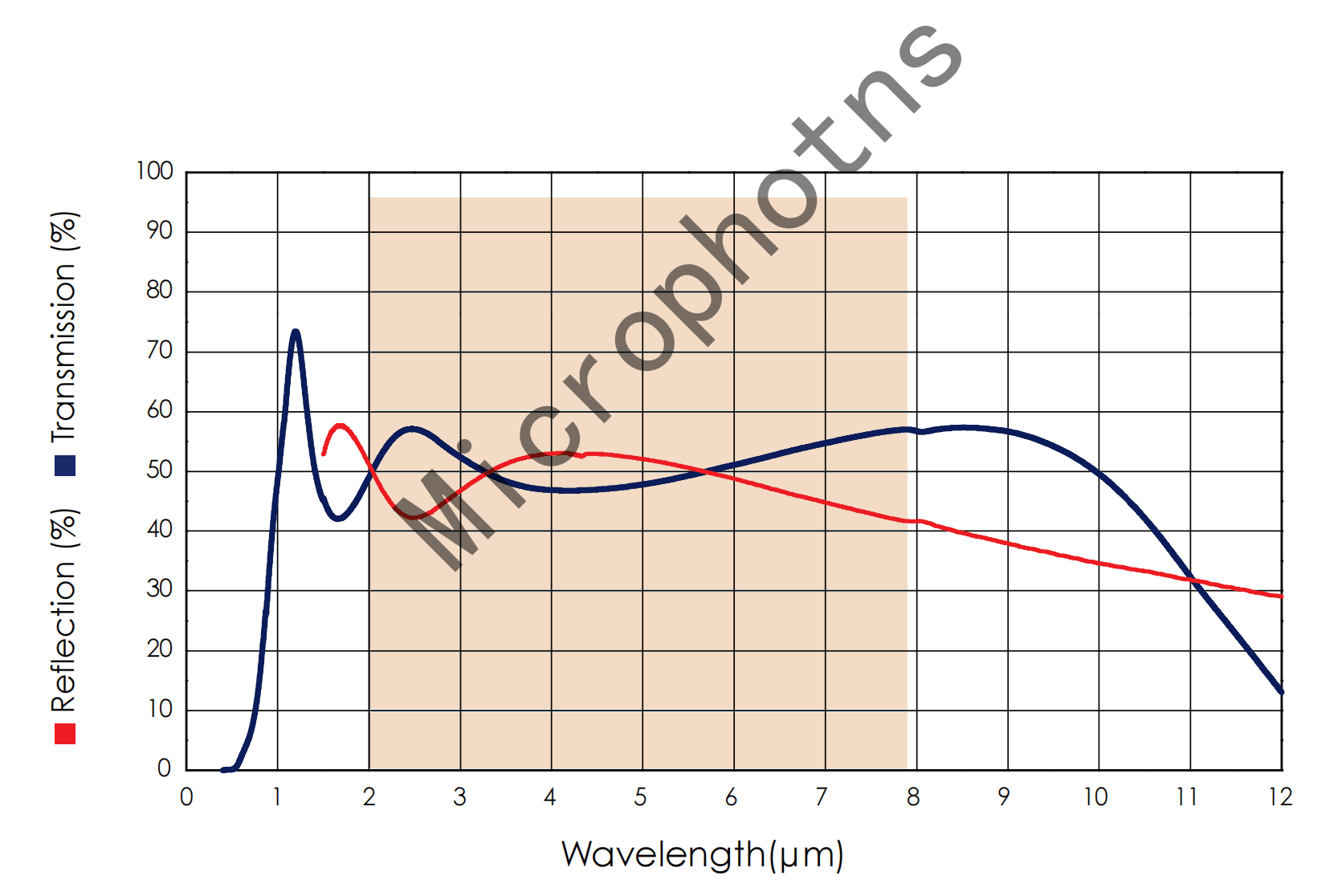

    镀膜曲线




    操作说明

    实验测试案例

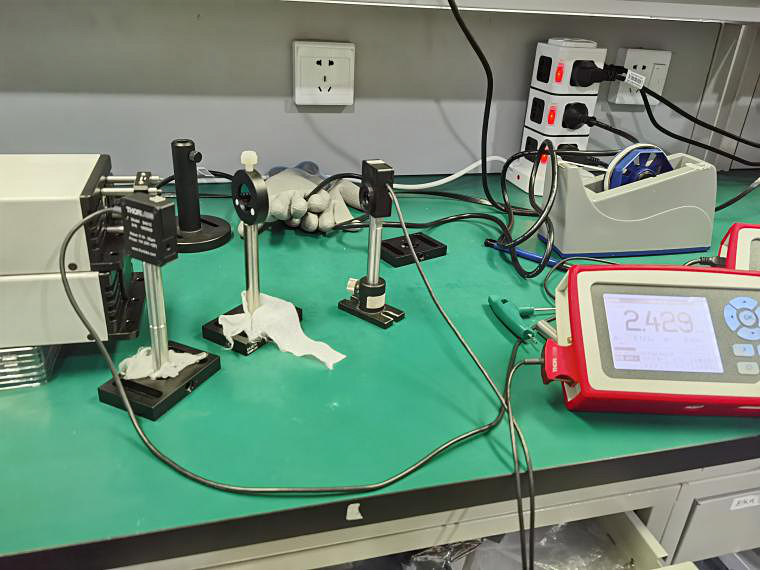

    CAF2分光镜的光路搭建测试

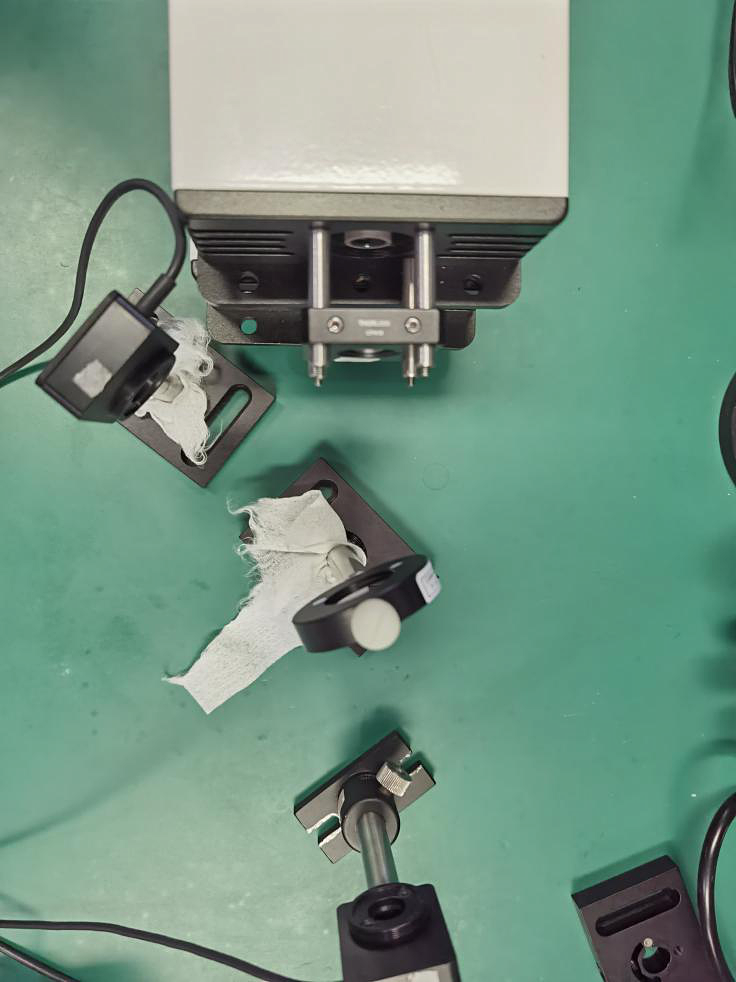

    CAF2分光镜的正面图

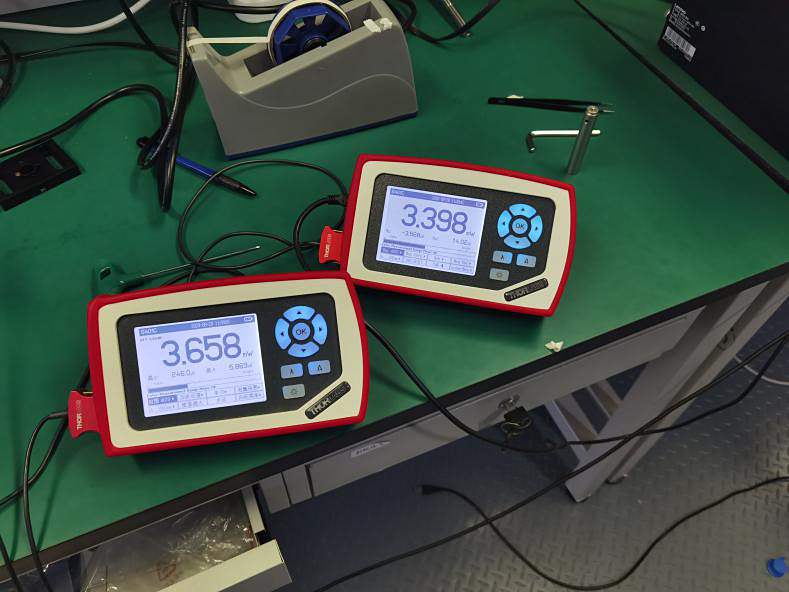

    5.26um QCL-DFB激光器测量结果

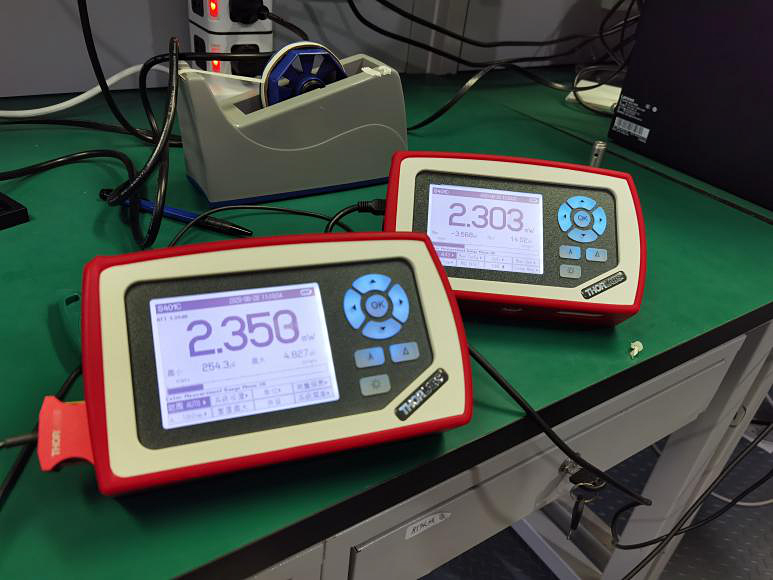

    7.4um QCL-DFB激光器测量结果
