350-1100nm感光范围，程控式八档定量可调增益，用途广泛
产品特点感光范围350~1100nm、放大型探测器、8档可调增益、动态范围宽、全方位技术支持、提供非标定制服务
产品型号PDSAA3E36C
应用领域可见光与近红外光测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
材料 感光范围 感光尺寸 带宽范围
硅 350-1100nm 3.6×3.6mm DC～6.7MHz
参数 | 值 | |||||||||

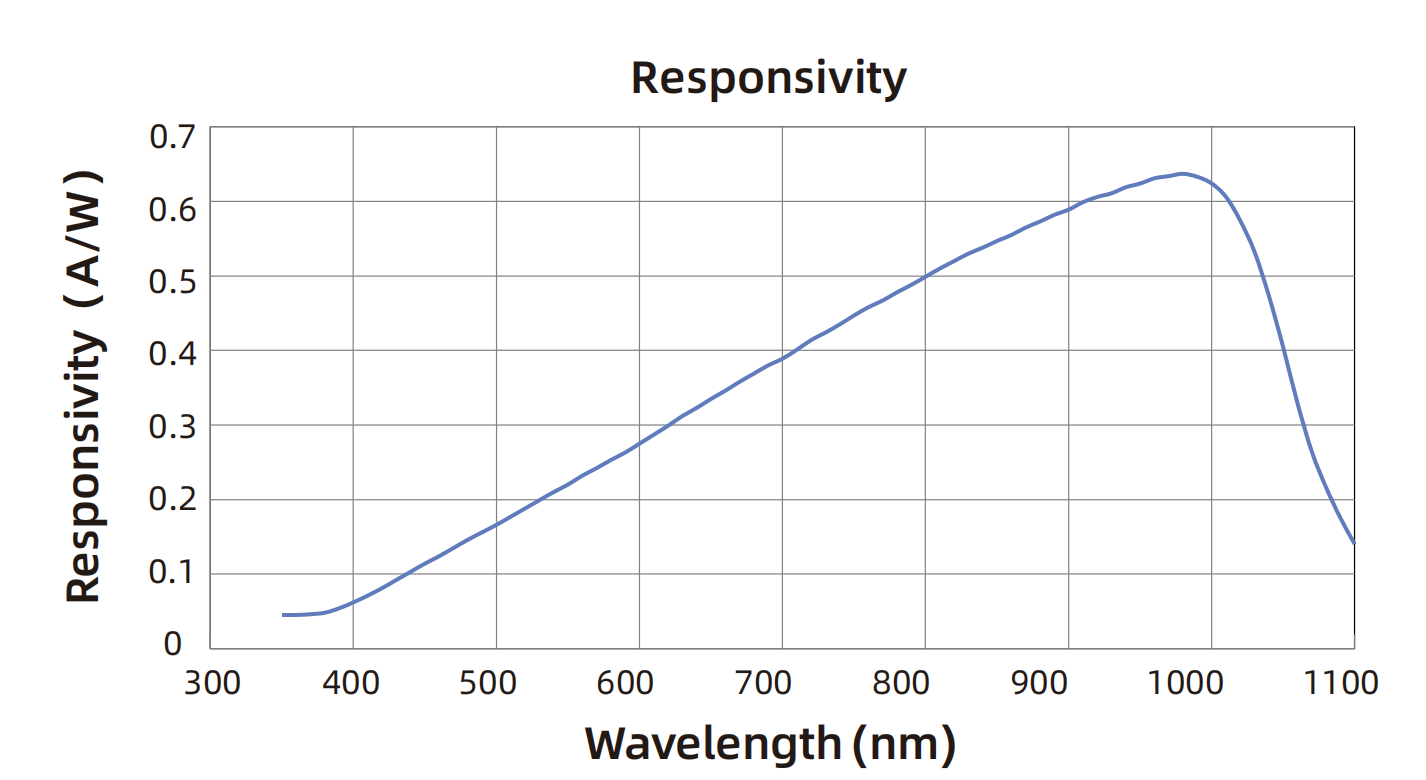

波长范围 | 350-1100nm | |||||||||
感光尺寸 | 3.6mm×3.6mm | |||||||||
峰值波长 | 970nm(Typ.) | |||||||||
放大器GBP | 230MHz | |||||||||
带宽范围 | DC～6.7MHz | |||||||||
增益范围 | Hi-Z负载：1.5kV/A～4.7MV/A；50Ω负载：0.75kV/A～2.35MV/A | |||||||||
信号幅值 | Hi-Z负载：0～10V；50Ω负载：0～5V | |||||||||
增益调节方式 | 程控式调节，共8档。带宽与增益成反比。 | |||||||||
光敏面深度 | 0.06" (1.5mm) | |||||||||
探测器净重 | 0.01kg | |||||||||
工作温度 | 10-40℃ | |||||||||
存储温度 | -20-70℃ | |||||||||
外观尺寸 | 1.47" X 1.47" (37.34 mm X37.34 mm) | |||||||||
供电接口 | 供电开关 | 信号接口 | 增益调节 | |||||||
XH2.54mm 3Pin端子 | 滑动开关 带LED指示灯 | MMCX-KWE母座弯头 | 程控式调节 | |||||||
八档程控式定量可调增益参数 | ||||||||||
000 | 001 | 010 | 011 | |||||||
增益(Hi-Z) | 1.5×103V/A | 增益(Hi-Z) | 4.7×103V/A | 增益(Hi-Z) | 1.5×104V/A | 增益(Hi-Z) | 4.7×104V/A | |||
增益(50Ω) | 0.75×103V/A | 增益(50Ω) | 2.35×103V/A | 增益(50Ω) | 0.75×104V/A | 增益(50Ω) | 2.35×104V/A | |||
带宽(BW) | 6.7MHz | 带宽(BW) | 920kHz | 带宽(BW) | 600kHz | 带宽(BW) | 160kHz | |||
噪声(RMS) | 258uV | 噪声(RMS) | 192uV | 噪声(RMS) | 207uV | 噪声(RMS) | 211uV | |||
100 | 101 | 110 | 111 | |||||||
增益(Hi-Z) | 1.5×105V/A | 增益(Hi-Z) | 4.7×105V/A | 增益(Hi-Z) | 1.5×106V/A | 增益(Hi-Z) | 4.7×106V/A | |||
增益(50Ω) | 0.75×105V/A | 增益(50Ω) | 2.35×105V/A | 增益(50Ω) | 0.75×106V/A | 增益(50Ω) | 2.35×106V/A | |||
带宽(BW) | 54kHz | 带宽(BW) | 19kHz | 带宽(BW) | 5kHz | 带宽(BW) | 1.7kHz | |||
噪声(RMS) | 214uV | 噪声(RMS) | 234uV | 噪声(RMS) | 277uV | 噪声(RMS) | 388uV | |||
信号偏置 | ±8mV(Typ.) ，±12mV(Max) | |||||||||

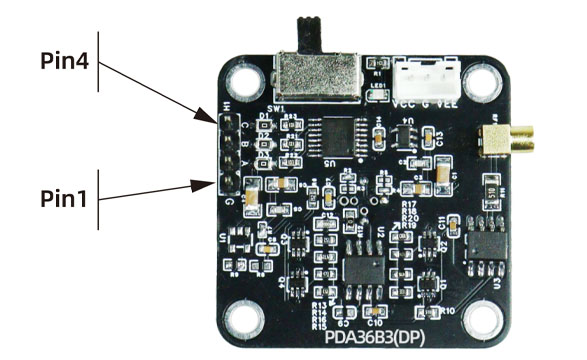

引脚定义 | |
Pin1 | GND |
Pin2 | A |
Pin3 | B |
Pin4 | C |
注意：Pin2、Pin3、Pin4：A、B、C三个引脚用于调节增益。 |
增益 | C | B | A |
1.5×103V/A | 0 | 0 | 0 |
4.7×103V/A | 0 | 0 | 1 |
1.5×104V/A | 0 | 1 | 0 |
4.7×104V/A | 0 | 1 | 1 |
1.5×105V/A | 1 | 0 | 0 |
4.7×105V/A | 1 | 0 | 1 |
1.5×106V/A | 1 | 1 | 0 |
4.7×106V/A | 1 | 1 | 1 |
硅放大光电探测器 | 可选配置 | ||||
产品名称 | 材料 | 类型 | 特点 | 感光范围，感光尺寸 | 预留可选配置 |
PD: "光电探测器" | S：Si硅基 | A：放大型 | A：可调增益 | 3E36：350-1100nm，3.6×3.6mm | 器件全国产：C |
