1600nm窄带手动可调谐滤波器（波长调谐范围140nm），FWHM带宽0.50nm，保偏，900µm缓冲光纤松套管，1M长尾纤，FC/APC接头
产品特点可在1000-1700nm范围内提供高达200nm的波长调谐范围；非常低的插入损耗和PDL；高光功率处理；在整个调谐范围内精确且均匀的带宽；低至0.1nm FWHM带宽；高带外抑制
产品型号WLTF-NM-P-1600-140/0.50-PM-0.9/1.0-FC/APC
应用领域ASE噪声抑制DWDM信道滤波WDM波长调谐脉冲整形FBG传感器询问可调谐光纤激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 波长调谐范围 FWHM带宽 最大光功率
1600nm 140nm 0.50nm 5W
参数 | 值 | |||||||||
中心波长 | 1060nm±15nm | 1310nm±15nm | 1550nm±20nm | 1600nm±20nm | ||||||
调谐区间 | 60nm | 120nm | 60nm | 120nm | 60nm | 140nm | 60nm | 140nm | ||
插入损耗1 | 1.5dB typ. , 2.5dB max. over 60nm tuning range and 3.0dB max. over 120nm tuning range (connector exclusive) | |||||||||
FWHM带宽 | 2.00nm, 1.50nm, 1.00nm, 0.90nm, 0.80nm, 0.70nm, 0.60nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm,0.075nm. | 2.00nm, 1.50nm, 1.00nm, 0.95nm, 0.90nm, 0.85nm, 0.80nm, 0.75nm, 0.70nm, 0.60nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm,0.075nm | 2.50nm, 2.00nm, 1.50nm, 1.00nm, 0.95nm, 0.90nm, 0.85nm, 0.80nm, 0.70nm, 0.60nm, 0.55nm, 0.50nm, 0.45nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm. | 2.50nm, 2.00nm, 1.50nm, 1.00nm, 1.00nm, 0.90nm, 0.85nm, 0.75nm, 0.65nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.18nm, 0.12nm. | ||||||
波长分辨率 | 0.02nm | |||||||||
波长重复性 | ±0.02nm | |||||||||
偏振相关损耗 | 0.08dB typ./0.15dB max over 60nm tuning range and 0.15dB typ./0.30dB max over 120nm tuning range (SM fibre pigtail only) | |||||||||
消光比 | 20dB (Connector exclusive, PM fibre pigtail only) | |||||||||
谱形 | 高斯形状 | |||||||||
带宽比of 3/20/30dB | ~1/2.5/3.5 | |||||||||
带宽浮动值 | ±4% over 60nm and ± 6% over 120nm | |||||||||
操作光功率 2 | 500mW (CW) | |||||||||
回波损耗 | >45dB | |||||||||
带外抑制 | >45dB (传输峰值到背景平均值） | |||||||||
偏振模色散 | <0.2ps (SM fiber pigtail only) | |||||||||
群时延 | <0.1ps/nm | |||||||||
尾纤类型 | HI1060 | SMF-28 or SMF-28e | ||||||||
Panda PM980 | Panda PM1300 | Panda PM1550 | ||||||||
工作温度 | 10°C to 50°C | |||||||||
存储温度 | -10°C to 75°C | |||||||||

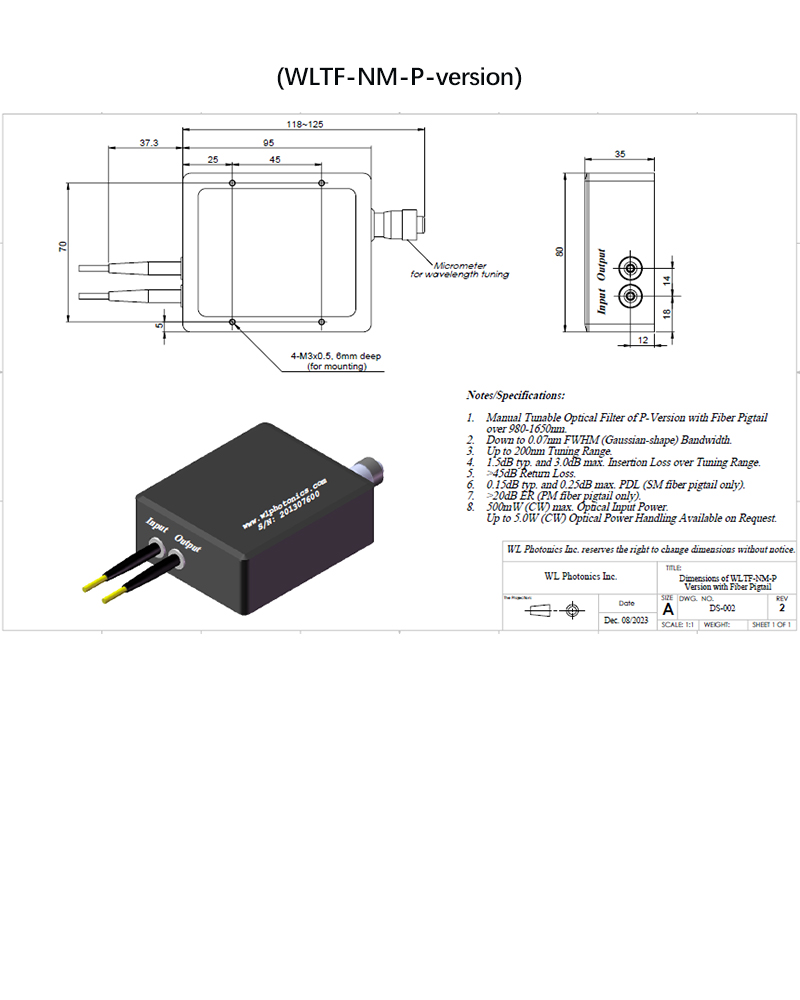

尺寸 | See drawings below | |||||||||
重量 | <0.5kg typical | |||||||||
其他 | 通过无铅认证 RoHS compliant | |||||||||
提示 | 1.可根据要求提供高达200nm的调谐范围。 | |||||||||
2.可根据要求提供高达5.0W（CW）的高功率版本。 | ||||||||||
3.PM光纤排列在PM慢轴（快轴阻挡）或要求其他方向。 | ||||||||||

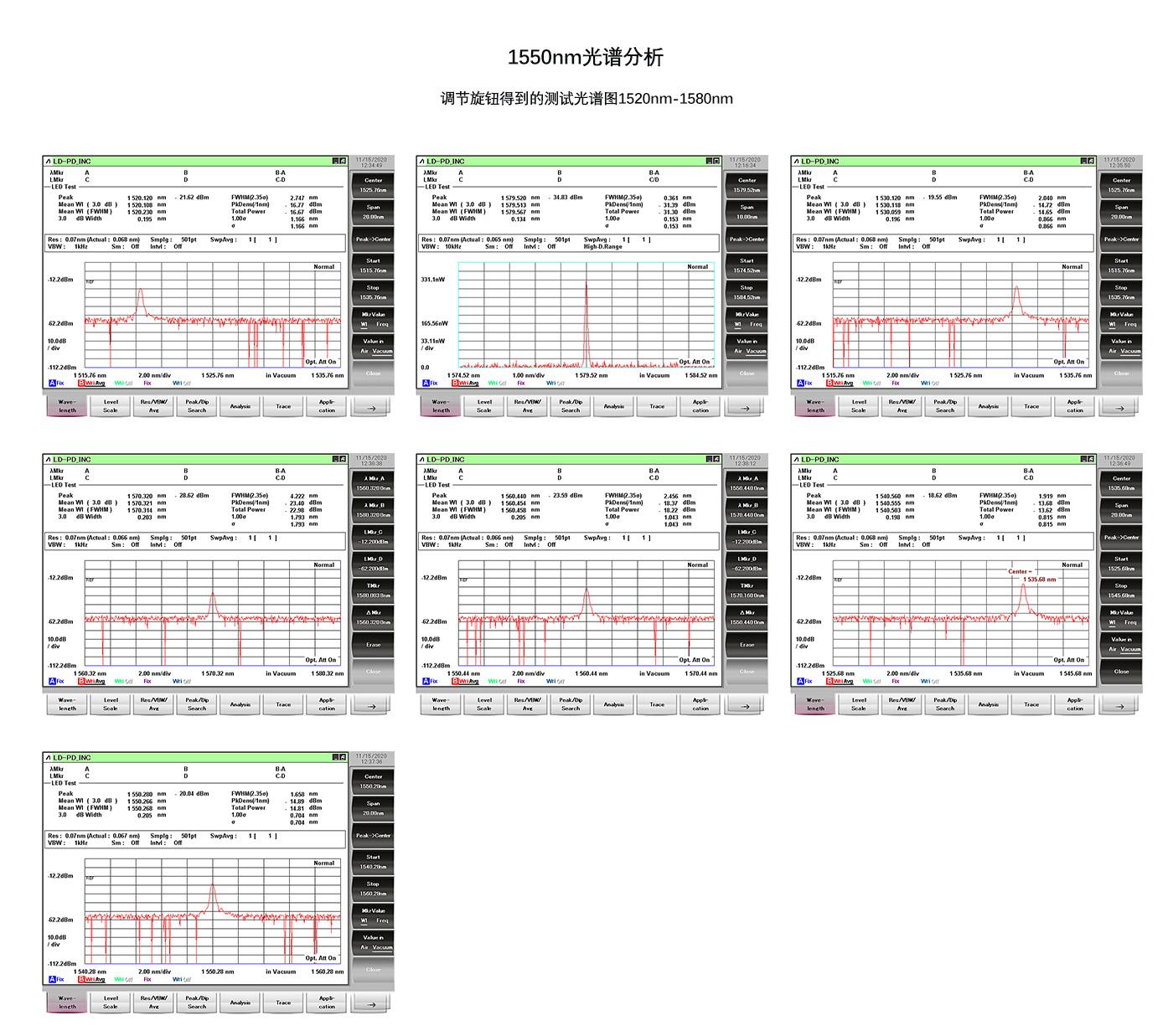

步骤：
1. 最左边端口为输入端口input，连接1550nm SLD 台式光源
2. 右侧端口为输出端口output，连接光谱仪
3. 可通过手动调节千分尺旋钮前后调节滤光片的透射中心波长，从而实现选择波长的传输
注意事项：
1. 如果感觉螺丝旋钮不顺畅或听到擦伤噪音，请停止旋转。
2. 请避免拆下调整螺丝，不要试图将任何东西(即螺丝刀)穿过螺丝的螺纹孔。

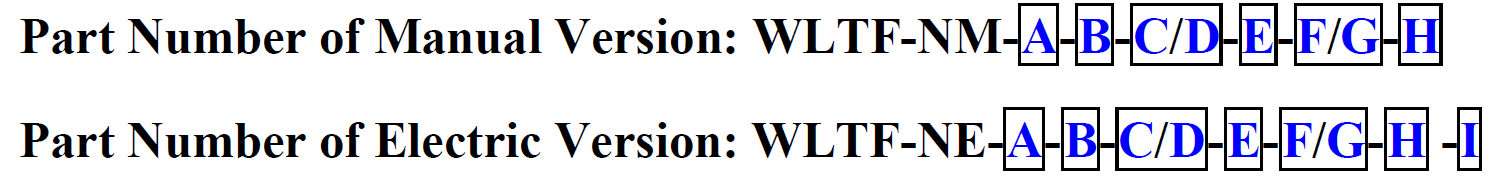

A、版本类型：P是尾光纤或插座输入/输出接口的P版本。S仅用于尾光纤版本的S版本。
电动型滤波器P型和S型的区别：电动P型滤波器采用不同的微电机，比S型滤波器具有更大的波长调谐范围。例如，S型波长调谐范围小于110nm，P型波长调谐范围120-200nm。
B、中心波长（纳米）：1550代表1550nm中心波长，1310代表1310nm中心波长。
C、以纳米为单位的调谐波长范围：60用于60nm调谐范围，120用于120nm调谐波长范围。
D、FWHM带宽（纳米）：0.5表示0.5nm FWHM带宽。
E、光纤类型：单模光纤为SM，熊猫保偏光纤为PM，或LMA或PLMA等其他类型。
F、尾纤电缆直径（单位：毫米）：0.25适用于250µm OD缓冲光纤，0.9适用于900µm OD松套管，3.0适用于3.0mm OD电缆（仅适用于尾纤版本）。
G、尾纤长度（米）：0.5表示0.5米长，1.0表示1米长（仅适用于尾纤版本）。
H、尾光纤终端或插座适配器的连接器类型：例如FC/APC、FC/UPC、SC/APC或LU/UPC，00表示无连接器。
I、 电动版滤波器接口类型：USB用于USB接口，I2C用于I2C接口，SPI用于SPI接口。
除上述规范外，还提供了操作频带、传输带宽、功率处理、接口和足迹等方面的其他定制，或与频谱操作相关的其他类型功能，请向我们的销售人员咨询解决方案。
