筱晓光放大模块，可选波段：O波段，S波段，C波段，L波段。放大器类型可选：助推光光放大器（Booster Amplifier），预放大光放大器（Pre-Amplifier）。低噪声，增益8dB~40dB可选。 EDFA- C-B-40-ISO系列是1530-1560nm波长的C波段光纤放大器。它拥有广泛的应用范围包括高速数据信号，图像信号，和飞秒脉冲的放大应用。对于WDM信号在整个L波段宽带有着出色的增益平稳度。Max. 输出，输入/输出光纤，控制方法和外观均可定制
产品特点输出功率：大于5W 、 优异的噪声系数 、 平稳增益谱 、 低成本 、 输出功率与泵浦电流监测 、 ACC 模式操作
产品型号EYDFA-C-HP-BA-40-PM-B
应用领域光通信 测试与测量 科学应用
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率 光纤接头
1535-1565nm 10W FC/APC
参数 | 指标 |
输入功率 | 0-10mW |
输出Max. 光功率(连续可调） | ＞5W |
放大器工作模式 | ACC |
工作波长范围 | 1530-1560nm |
测试波长 | 1550nm |
输入/输出隔离度 | ＞30dB |
SMSR | ＞40dB |
存储温度范围 | -40℃-75℃ |
输出光纤类型 | PM1550 |
输出光纤连接器 | FC/APC |
输出光纤长度 | ＞1m |
电压 | 220/110AC 60/50Hz |
体积 | 260×320×120mm |
重量 | 2.5kg |

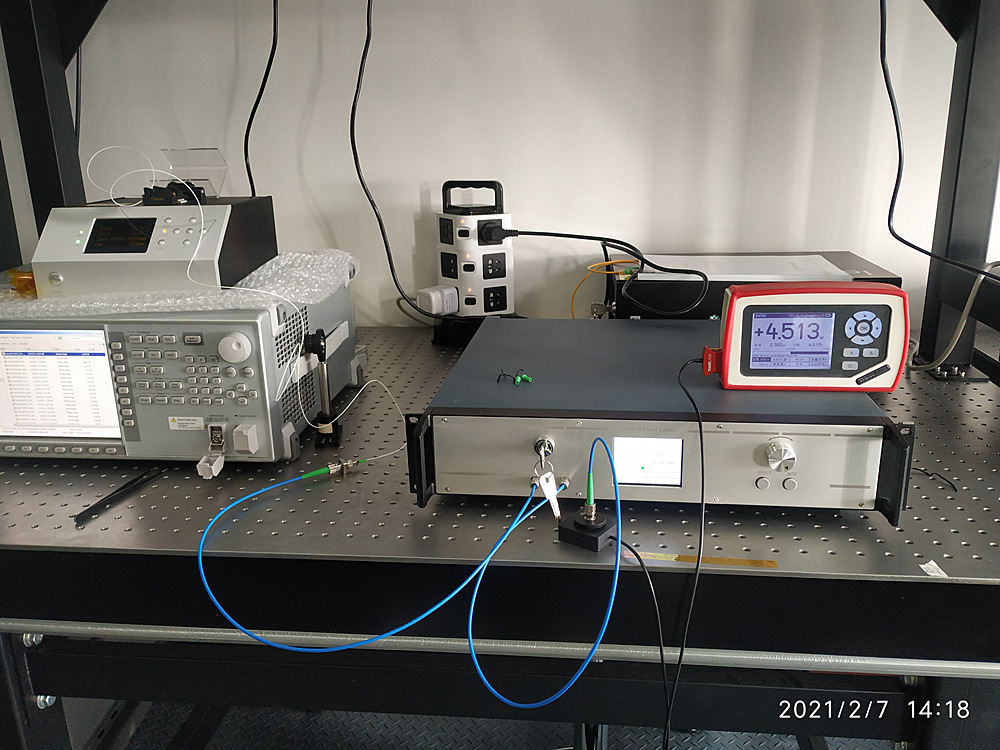

实验室测试
测试步骤：
1、安装1550nm DFB 激光器
2、光纤放大器连接电源，打开电源开关
3、用法兰连接激光器输出与光纤放大器的输入
4、光纤放大器输出连接功率计
5、打开种子源，再打开光纤放大器的钥匙开关，按下enter键，通过旋钮条件功率，也可以通过select键粗调或细调，再按下enter键，激光输出，看功率或光谱
6、关闭时，先关闭放大器，再关闭种子源。

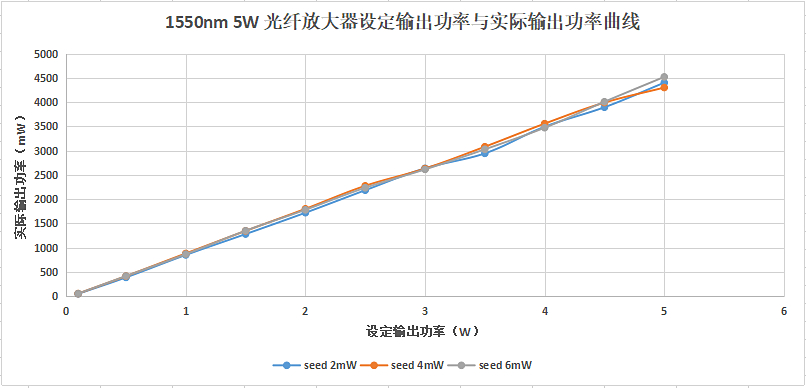

光纤放大器功率曲线如下

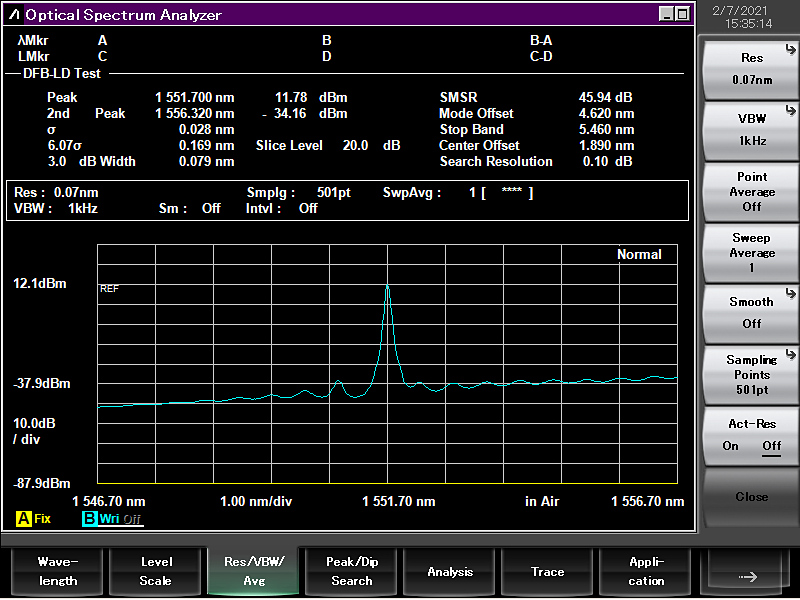

光纤放大器输出光谱
（种子源6mW，设定功率0.1W）
EDFA-△-PG-OPP-ISO
△：
C=C band
L=L Band
C+L=C+L Band
PG: 封装方式
B：台式
M：模块
OPP（Output Power）：输出功率，单位dbm。
例如：16-16dbm，23-23dbm
ISO：内置隔离器保护
0-无
1-泵浦保护
