    • 850nm高功率可调谐保偏激光器

    筱晓光子新的推出850nm高功率可调谐保偏激光器驱动模块，为VCSEL+SOA，组合设计，小型化集成，实现更高功率输出大调谐范围输出。

    产品特点高功率输出 、 高消光比 、 可调谐范围：2-3nm 、 线宽：＜100MHZ

    产品型号TLS-850-50-PA

    应用领域器件测试 相干检测

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 波长可调谐范围 光功率

    850nm 2-3nm 50mW

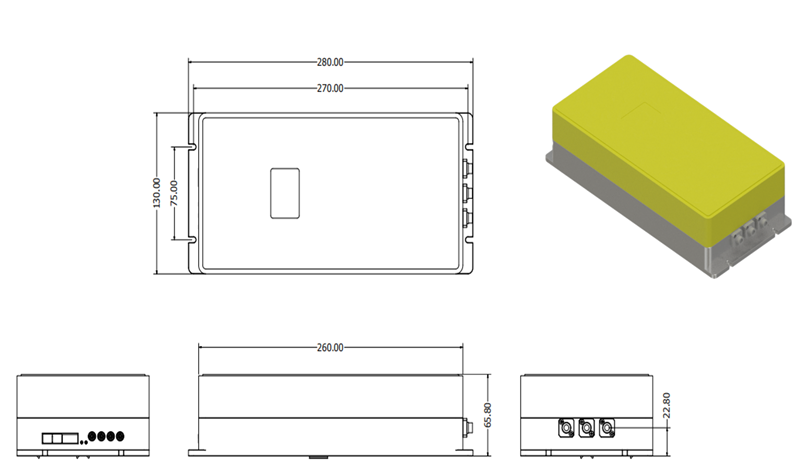

  • 尺寸图
    • 详细参数

    参 数

    符号

    Min. 值

    典型值

    Max. 值

    单位

    工作波长

    l

    851

    852

    853

    nm

    输出光功率

    Po

    50

    60

    120**

    mW

    3dB谱宽

    Dl*

    -

    -

    100

    MHz

    边模抑制比

    SMSR

    30

    45

    -

    dB

    相对噪声强度

    RIN

    -

    -150

    -140

    dB/Hz

    功率稳定性*

    PSS

    -

    -

    ±0.005

    dB/5min


    PLS

    -

    -

    ±0.01

    dB/8h

    输出端隔离度

    ISO

    30

    -

    -

    dB

    规格


    模 块

    外形尺寸L x W x H


     参考尺寸图

    电源要求


    AC 220V ± 10% 30W

    DC +5V

    输出光纤


    PM780

    工作模式


    CW

    光连接头**


    FC/PC、FC/APC

    *测试条件：CW, Top=25ºC。

    **SC、LC、MU、ST接头可联系销售人员。


    界面以及操作：



    在Communication Port中找到对应的虚拟串口，若未找到，点击Refresh按钮。点击Connect按钮，正常连接后控制台变亮，并读取控制器的当前设定值。在LD Temp Setpoint输入需要的工作温度，点击Set Temperature设定。Bias滑动条设定恒定工作电流值，Limit滑动条设定Max. 限制电流。Driver（VCSEL）和Driver2(SOA)分别控制两通道的电流，设置参数后，点击下方的Set Parameters将参数发送至仪器。点击Save All Settings将所有参数保存在仪器中。

    点击Run:DC 将以设定的电流值启动激光器。Limit滑动条用于保护激光器，在外部输入情况下也能限制电流，请设置为激光器参数表中的Max. 工作电流。

    特性曲线

    光谱测试图

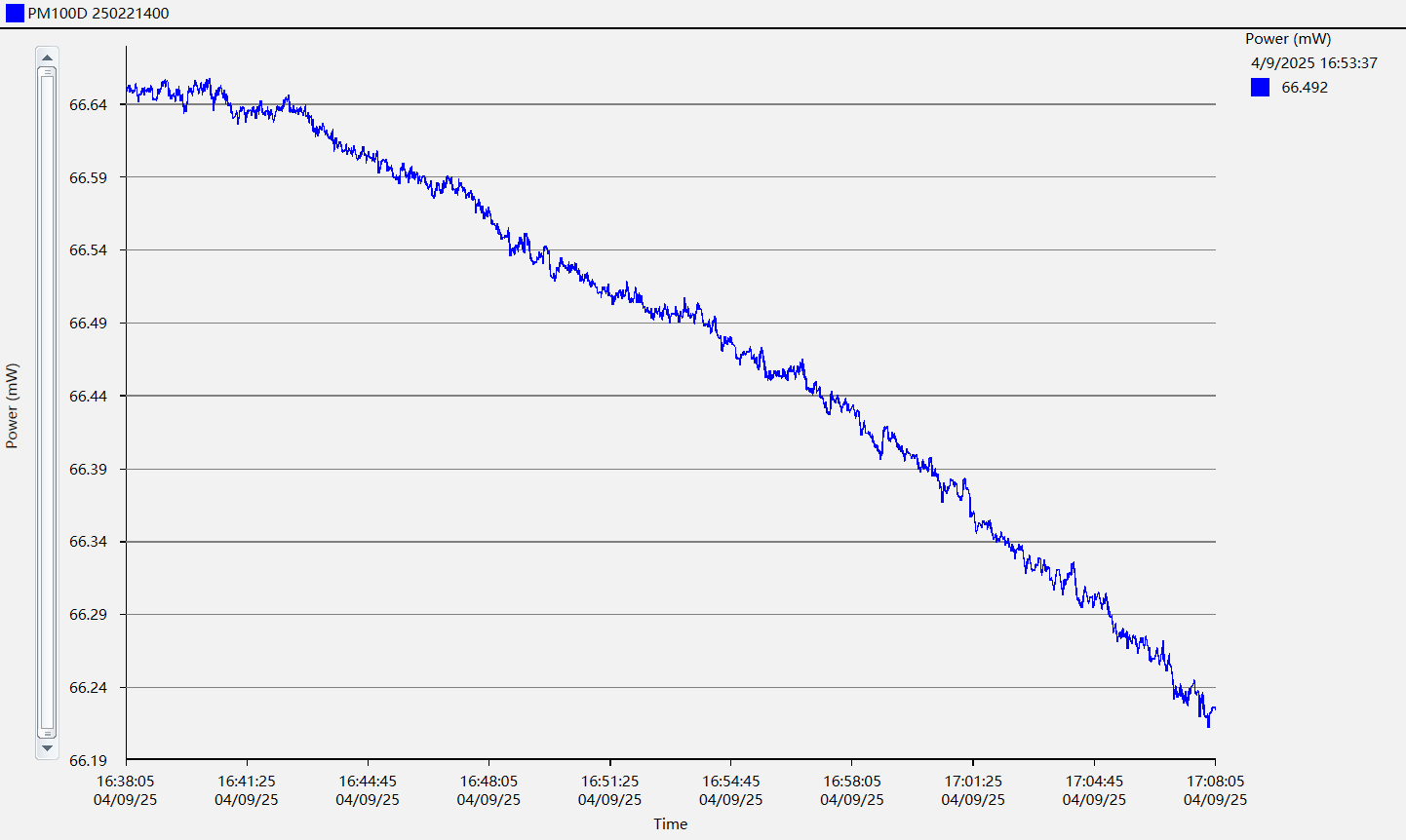

    输出功率稳定性测试图

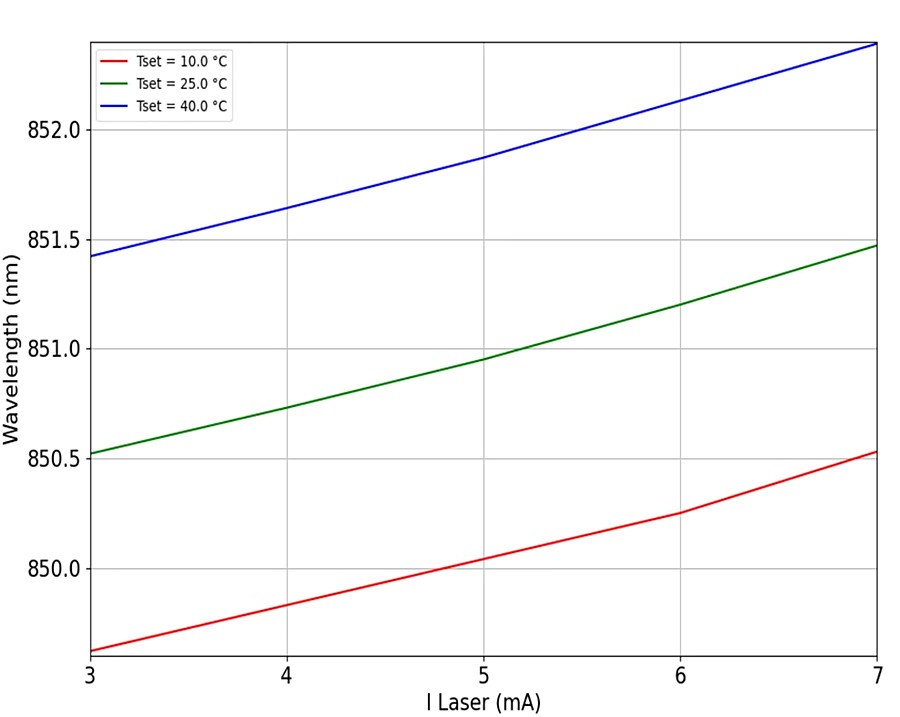

    可调谐曲线



    订购信息

    TLS-Wavelength-Power-fiber type-Connector

    PN#TLS-850-50-PA(850nm,50mW,FC/APC,PM780)

    850nm高功率可调谐保偏激光器



    PN#TLS-795-100-PA((795nm,100mW,FC/APC,PM780)

    795nm高功率可调谐保偏激光器

    可选配置表

    无
