铟镓砷雪崩光电探测器(APD)设计用于提供比标准PIN探测器更强的灵敏度和更低的噪声，非常适合于低光功率级别的应用。除了我们标准的APD之外，还提供具有可变增益(即M因子)和/或温度补偿的版本。
产品特点硅探测器 ，感光范围覆盖200nm~ 1100nm， 常用于紫 外与可见光测量 、 放大型探测器 ，固定增益 ，定量化光电转换 、 具备足够增益的同时 ，保证高带宽性能 ，适用于光强弱 、速度快的光电探测应用开发 、 索雷博THORLABS同款 ，无缝兼容 、 性能优秀 ，高性价比 ，quan方位技术支持；提供非标定制服务
产品型号PDF10A2(DP)
应用领域监控调Q激光器的输出 监控锁模激光器的输出
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 感光尺寸 带宽范围
320~1100nm 1.1m x 1.1mm DC~20Hz
参数信息
产品型号 | PDA10A2(DP) | PDA015A2-UV(DP) | PDA015A2(DP) | PDF10A2(DP) | PDA8A2(DP) |
波长范围 | 200~1100nm | 400~1000nm | 320~1100nm | 320~1000nm | |
感光尺寸 | Φ1.0mm | Φ150μm | 1.1m x 1.1mm | Φ0.8mm | |
带宽范围 | DC~150MHz | DC~380MHz | DC~20Hz | DC~50MHz | |
增益GAIN | Hi-Z负载：1 X 104 V/A; 50Ω负载：5 X 103 V/A | Hi-Z负载：5 X 104 V/A; 50Ω负载：2 .5 X 104 V/A | 1 x 1012 V/A ±10% | Hi-Z负载：100kV/A; 50Ω负载：50kV/A | |
信号幅值 | Hi-Z负载：0~10V; 50Ω负载：0~5V | Hi-Z负载：0~10V; 50Ω负载：0~5V | 0~10V | Hi-Z负载：0~3 .6V; 50Ω负载：0~1.8V | |
NEP | 2.92 X 10-11 W/Hz1/2 | 3.6 X 10-11 W/Hz1/2 | 3.0 X 10-15 W/Hz1/2 | 7.8 X 10-12 W/Hz1/2 | |
光敏面深度 | 0.09" (2.2 mm) | 0.20" (5.0 mm) | 0.10" (2.4 mm) | 0.07" (1.8 mm) | |
工作温度 | 10～50℃ | 10～40℃ | 10～50℃ | ||
存储温度 | -25～70℃ | ||||
探测器净重 | 0.1kg | 0.06kg | |||

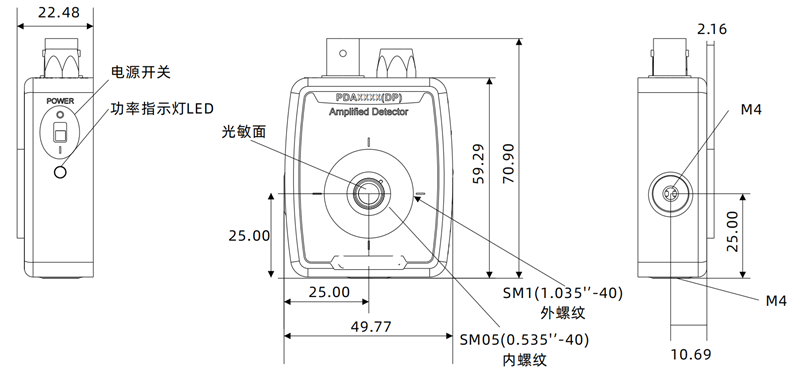

外观尺寸 | 2.79" X 1.96" X 0.89" | 2.79" X 1.96" X 0.89" | |||
供电接口 | 供电电源 | 供电开关 | 信号接口 | 支杆接口 | 光学接口 |
LUMBERG | LDS12B(DP),±12 VDC稳压线性 电源,6 W, 220VAC | 滑动开关 | BNC母座 | M4 X 2 | SM1 X 1 SM0.5 X 1 |

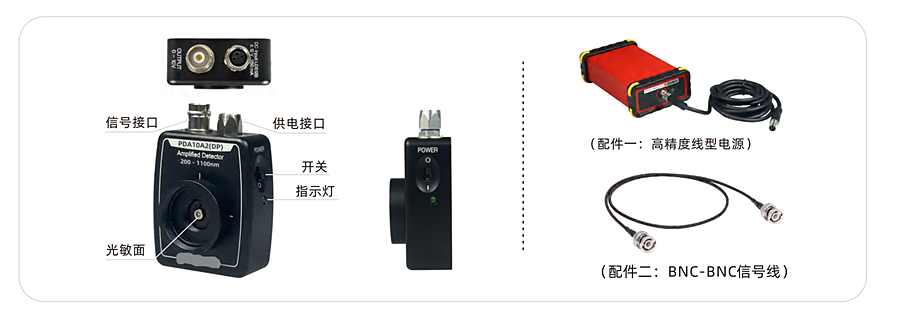

产品配置：

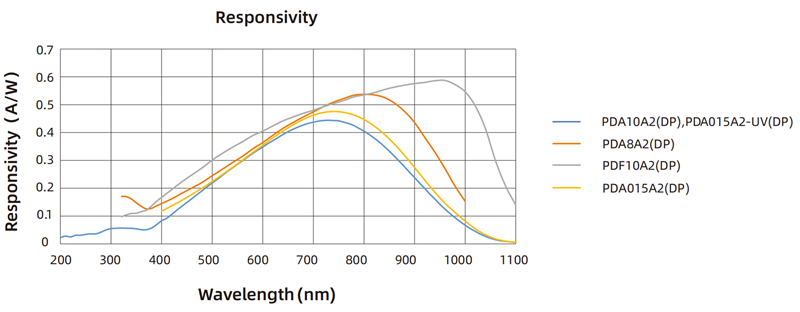

响应曲线：
型号 | 感光范围 | 感光尺寸 | 固定增益(Hi-Z负载) | 带宽范围 | 特性 |
PDA10A2(DP) | 200~ 1100nm | Φ1.0mm | 1 X 104 V/A | DC~150MHz | 高速带增益 ，适用于 快速弱光测量 |
PDA015A2-UV(DP) | 200~ 1100nm | Φ150μm | 5 X 104 V/A | DC~380MHz | |
PDA015A2(DP) | 400~ 1000nm | Φ150μm | 5 X 104 V/A | DC~380MHz | |
PDF10A2(DP) | 320~ 1100nm | 1.1m x 1.1mm | 1 X1012 V/A ±10% | DC~20Hz | 极弱光（fW）测量 |
PDA8A2(DP) | 320~ 1000nm | Φ0.8mm | 100kV/A | DC~50MHz | 参数平衡 |
