我们的硅探测器 ，感光范围覆盖190nm~1100nm， 常用于紫外 与可见光测量；放大型探测器，8档可调增益 ，定量光电转换；动态范围宽 ，适用于各种光电开发场景 ，应用广泛；索雷博THORLABS同款 ，无缝兼容；性能优秀 ，高性价比 ，quan方位技术支持； 提供非标定制服务。
产品特点硅探测器 ，感光范围覆盖190nm~1100nm， 常用于紫外 与可见光测量 、 放大型探测器，8档可调增益 ，定量光电转换 、 动态范围宽 ，适用于各种光电开发场景 ，应用广泛 、 索雷博THORLABS同款 ，无缝兼容 、 性能优秀 ，高性价比 ，quan方位技术支持； 提供非标定制服务
产品型号PDA36UV
应用领域监控调Q激光器的输出 监控锁模激光器的输出
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 感光尺寸 带宽范围
190～ 1100nm 3.6mm X 3.6mm DC~12MHz
参数信息
产品型号 | PDA36A2 | PDA36UV | PDA100A2 | PDA100UV | |
感光范围 | 350～ 1100nm | 190～ 1100nm | 320～ 1100nm | 190～ 1100nm | |
感光尺寸 | 3.6mm X 3.6mm | Φ9 . 8mm | |||
响应时间常数 | 10ns | 0.5us | 35ns | 3us | |
带宽范围 | DC~12MHz | DC~11MHz | |||
增益范围 | Hi-Z负载 ：1.51kV/A～4.75MV/A；50Ω负载：0.75kV/A~2.38 MV/A | ||||
信号幅值 | Hi-Z负载：0～ 10V；50Ω负载：0～ 5V | ||||
增益调节方式 | 旋转档位式调节：0～70dB ，每10dB一档 ，共8档 。带宽与增益成反比。 | ||||
光敏面深度 | 0.13" (3.3 mm) | ||||
探测器净重 | 0.10kg | ||||
工作温度 | 10～40℃ | ||||
存储温度 | -20～ 70℃ | ||||

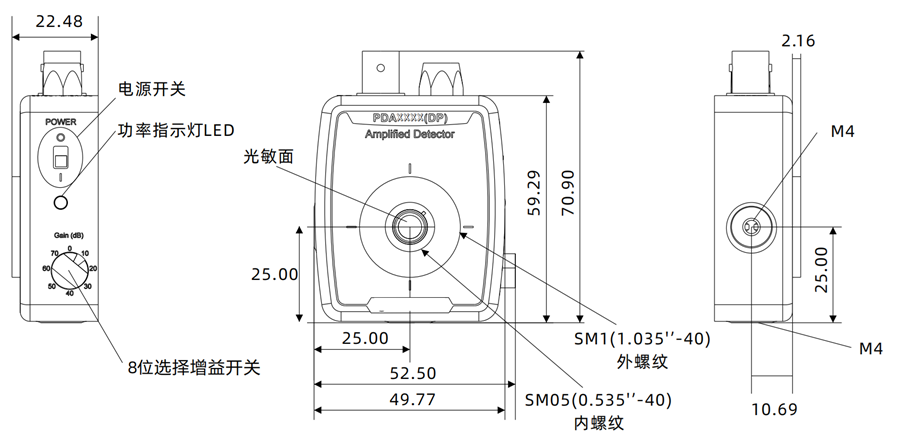

外观尺寸 | 2.79" X 2.07" X 0.89" (70.9 mm X 52.5 mm X 22.5 mm) | ||||
NEP | 3.25~75.7 pW/Hz1/2 | 2.12~69.7 pW/Hz1/2 | 2.67~71.7 pW/Hz1/2 | 1.33~45.1 pW/Hz1/2 | |
供电接口 | 供电开关 | 信号接口 | 增益调节 | 支杆接口 | 光学接口 |
LUMBERG RSMV3 FEMALE | 滑动开关 带LED指示灯 | BNC母座 | 8档旋钮 | M4 X 2 | SM1 X1 SM0.5 X 1 |
八档定量可调增益参数:
0dB | 10dB | 20dB | 30dB | ||||
增益(Hi-Z) | 1.51X103V/A | 增益(Hi-Z) | 4.75X103V/A | 增益(Hi-Z) | 1.5X104V/A | 增益(Hi-Z) | 4.75X104V/A |
增益(50Ω) | 0.75X103V/A | 增益(50Ω) | 2.38X103V/A | 增益(50Ω) | 0.75X104V/A | 增益(50Ω) | 2.38X104V/A |
带宽(BW) | 12MHz | 带宽(BW) | 1.6MHz | 带宽(BW) | 1MHz | 带宽(BW) | 260kHz |
噪声(RMS) | 258μV | 噪声(RMS) | 192μV | 噪声(RMS) | 207μV | 噪声(RMS) | 211μV |
40dB | 50dB | 60dB | 70dB | ||||
增益(Hi-Z) | 1.51X105V/A | 增益(Hi-Z) | 4.75X105V/A | 增益(Hi-Z) | 1.5X106V/A | 增益(Hi-Z) | 4.75X106V/A |
增益(50Ω) | 0.75X105V/A | 增益(50Ω) | 2.38X105V/A | 增益(50Ω) | 0.75X106V/A | 增益(50Ω) | 2.38X106V/A |
带宽(BW) | 90KHz | 带宽(BW) | 28KHz | 带宽(BW) | 9kHz | 带宽(BW) | 3kHz |
噪声(RMS) | 214μV | 噪声(RMS) | 234μV | 噪声(RMS) | 277μV | 噪声(RMS) | 388μV |
信号偏置 | ±8mV(Typ.) ，±12mV(Max) | ||||||

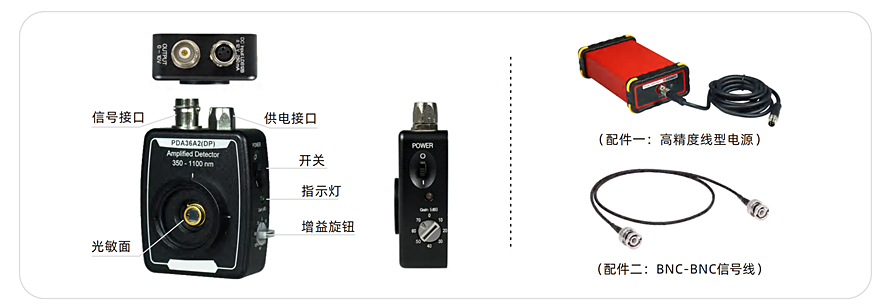

产品配置：

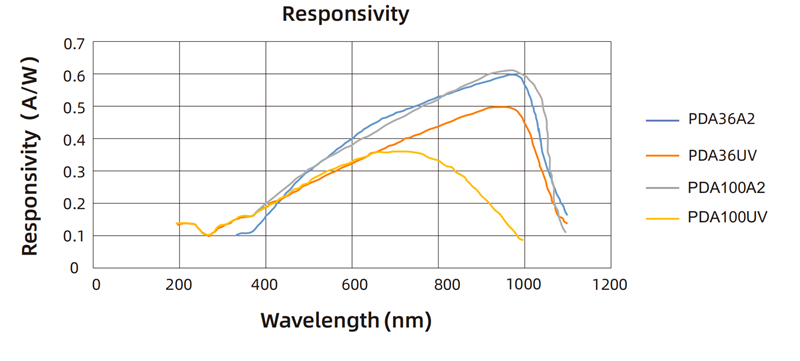

响应曲线：
型号及订购
型号 | 感光范围 | 感光尺寸 | 增益范围 | 特性 |
PDA36A2(LD-PD) | 350～ 1100nm | 3.6mm X 3.6mm | 0～70dB ，八档定量 可调增益 | 用途广泛 ，各参数平衡 |
PDA36UV(LD-PD) | 190～ 1100nm | 3.6mm X 3.6mm | 紫外增强型 | |
PDA100A2(LD-PD) | 320～ 1100nm | Φ9.8mm | 大靶面探测器 | |
PDA100UV(LD-PD) | 190～ 1100nm | Φ9.8mm | 紫外增强型 |
