我们的FP激光器具有高亮度、高质量和高可靠性特征，是我们单模产品线的基础。 1750nm 单模激光模块采用 14 针蝶形封装光纤，可提供高达 5mW 的连续输出功率。所有芯片都安装在封装内 2.1mm 的 COS 上，并标配内置热敏电阻、热电冷却器 (TEC) 和光电二极管。标志性的激光芯片设计具有不可测量的退化和长寿命，使我们的芯片成为当今行业中最可靠的芯片之一。我们的 1750nm 单模系列服务于广泛的应用，包括光数据存储、打印、激光测距、照明、国防、光谱分析和制图。
产品特点光输出3-5mW、 FC-APC接口、 有效耦合成单模光纤、 14引脚蝶形包装、 连续波或脉冲操作、 内置PD和TEC监视、 单模或保偏光纤(ø0.9mm)
产品型号PL-FP-1750-A-A81-SA
应用领域打印光数据存储光谱分析制图激光测距照明国防
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 谱宽
1748nm-1752nm 3nm-9nm
参数限制
光电特性（除非另有说明，Tsub=25°C，CW 偏置）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
中心波长 | λ | 1748 | 1750 | 1752 | nm |
谱宽 | Δλ | 3 | 6 | 9 | nm |
阈值电流 | Ith | 80 | 100 | mA | |
工作电流 | Iop | 100 | 120 | mA | |
光纤输出功率 | Pf | 3 | 4 | 5 | mW |
PD暗电流（VRD=5V） | Id | 0.1 | uA | ||
消光比（保偏版本） | PER | 17 | 20 | dB | |
耦合光纤类型 | SMF-28E/PM1550 | ||||
正向电压 | Vf | 1.8 | 2.5 | V | |
热敏电阻阻抗 | RT | 9.5 | 10 | 10.5 | KΩ |
热敏电阻温度系数 | -4.4 | %/°C | |||
接口 | FC/APC | ||||

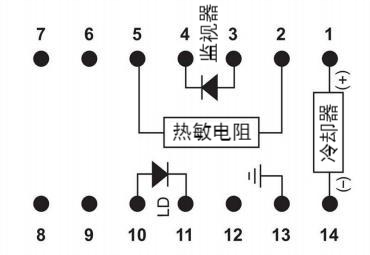

引脚定义
1 | 热点冷却器（+） | 8 | N/C |
2 | 热敏电阻 | 9 | N/C |
3 | PD监视阳极（-） | 10 | 激光器阳极（+） |
4 | PD监视阴极（+） | 11 | 激光器阴极（-） |
5 | 热敏电阻 | 12 | N/C |
6 | N/C | 13 | 外壳接地 |
9 | N/C | 14 | 热点冷却器（-） |
绝对最大额定值
项目 | 单位 | 最小值 | 典型值 | 最大值 |
外壳温度 | ℃ | -5 | 25 | 70 |
芯片温度 | ℃ | +10 | 25 | 40 |
工作电流 | mA | 0 | 120 | 125 |
正向电压 | V | 0.8 | 1.2 | 1.8 |
TEC电流 | A | - | 1.2 | 1.4 |
反向电压（LD） | V | - | - | 1.8 |
反向电压（PD） | V | - | - | 10 |

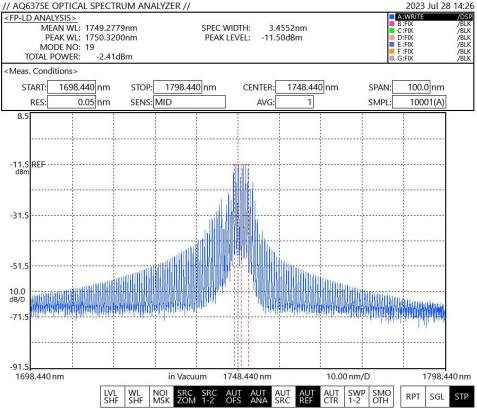

光谱
L-I 曲线
订购信息
PL-FP-□□□□-☆-A8▽-XX
□□□□：波长
680:680nm
850:850nm
1750:1750nm
*****
1950：1950nm
☆ ：输出功率
A：3mW
B：10mW
▽ ：波长容差
1 ：±5nm
2 ：±10nm
XX: 光纤及接头类型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
