超越极限

探索无标记成像，提供z高对比度

无标记成像

提供z高对比度

我们的激发Raman系统 提供高特异性的活细胞成像，无需荧光标记。图像对比度通过激发样本中的内在分子键生成，开启了对细胞过程的新窗口，如脂质代谢或药物动力学。可以实时或长期观察细胞动态，避免了光漂白或标记带来的干扰。

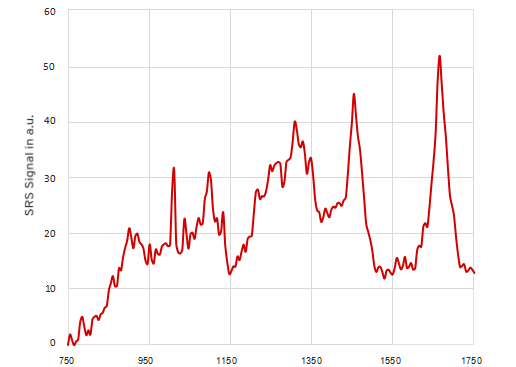

下面您可以看到我们的激发Raman显微镜系统获取的 MCF7 细胞的 SRS 光谱。所谓的 光谱指纹区域 包含了丰富的化学信息。每个峰值代表一个分子键，可以作为生物标志物进行成像和探测。例如，右侧展示了 MCF7 细胞中三酰甘油（黄色，成像在 3015 cm`），苯丙氨酸（蓝色，1030 cm'），酰胺 I 峰值（绿色，1660 cm-1）以及脂质不饱和度水平（品红色，1660 cm" 和 1440 cm' 的比值）的分布。

            分子键（波数，单位：cm`）

SRS 成像

l 丰富的化学对比度

l 无需染色

l 每张图像最多可使用 300 个颜色通道

揭示与探索
隐藏的结构

我们的 NOCTUA 显微镜系统 允许在生理相关条件下成像结构和事件，这些结构和事件是荧光标记无法获取的。以下的 SRS 图像 显示了 C. elegans 中的不饱和脂肪酸和胆固醇（上面板）。

下方的面板展示了由脂质形成的皮肤结构（左侧为小鼠耳朵皮肤），以及局部应用的未标记药物通过皮肤的穿透（右侧）。

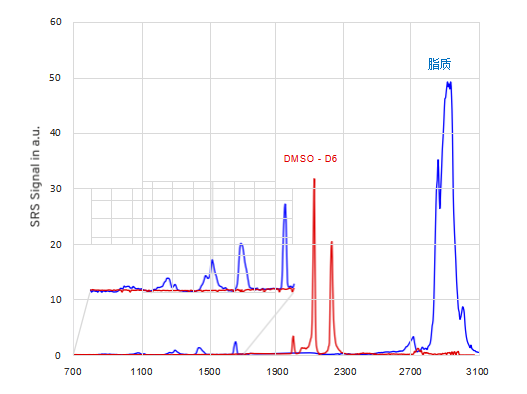

优化用于超光谱 SRS

l 跨完整拉曼光谱（700 - 3100 cm-1）成像分子键

l 在毫秒级别切换指纹区域到 C-H 区域

分子键（波数，单位：cm`）

分钟内完成

组织诊断

 我们的 NOCTUA 激发拉曼显微镜系统 允许对新鲜未处理的组织进行病理评估。以下是小鼠胃切片的无标记图像（比例尺 = 200 μm）。

在几分钟内成像分子键，以重建虚拟的 H&E 对比度，从而在组织中识别细胞体和细胞核。而传统的病理染色方法需要长达 10 小时的时间来创建这种对比度。

 虚拟 H&E 对比度

l 与传统染色方法高度一致

l 无需切片或预处理

l 无缝缩放至 700 nm

z高可用

调谐速度

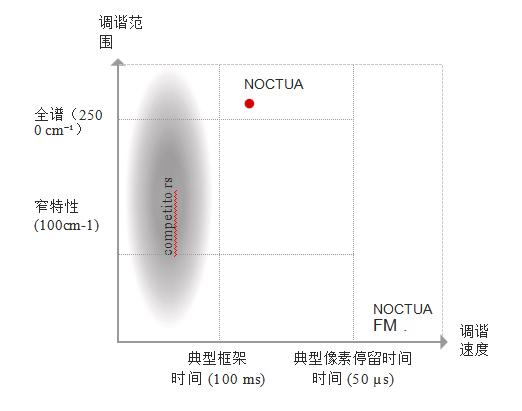

 我们的 NOCTUA 系统 提供仅需毫秒级的调谐速度，覆盖 700 到 3100 cm` 的范围。调谐机制支持扫描和切换操作，且无需外部延迟。

宽范围的Raman光谱调谐与快速调谐的结合是任何传统系统无法比拟的。这使得我们的系统成为视频速率 CARS 和 SRS 成像在多个波数上的理想解决方案，或用于快速获取超光谱数据集。

超光谱成像速度提升10倍

· 在700到3100 cm⁻¹之间的调谐速度为毫秒级
· 无需外部延迟或调制器
· [100个光谱点，256*256像素，10微秒停留时间]仅需1分钟

平衡探测器
低噪声成像

为了克服激光噪声，激光噪声通常会阻碍成像系统达到理论的散射噪声极限，我们使用了平衡探测器。通过测量参考光束中的激光噪声，并将其从样品后的SRS信号中减去，可以消除噪声，从而提高信噪比并增加成像速度。

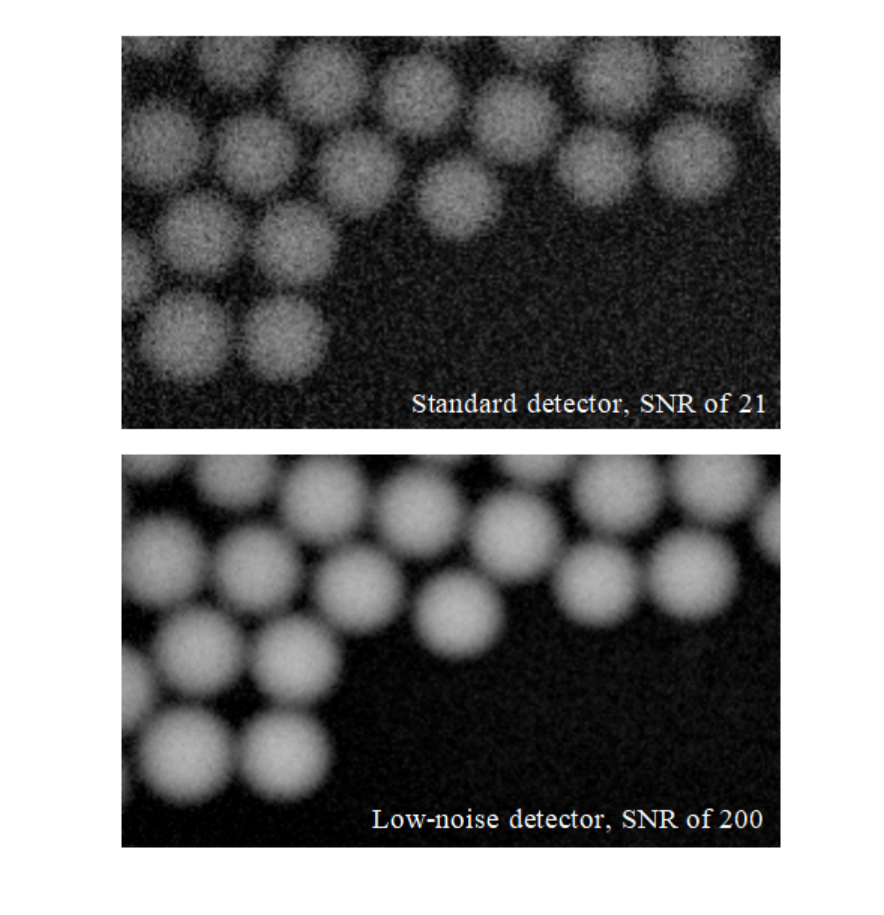

如下所示，我们通过光纤耦合的平衡探测器实现了10 dBc的噪声抑制。为便于说明，右上角显示的是使用标准探测器获得的塑料珠子SRS图像，其信噪比为21。相比之下，右下角显示的是使用低噪声探测器获得的相同图像，信噪比提高至200。

观察细节
高分辨率SRS

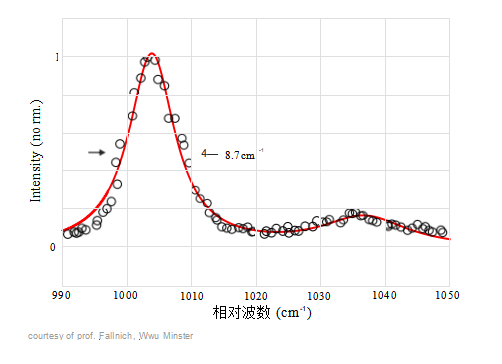

我们的NOCTUA刺激Raman显微系统具有低噪声光谱调谐模式，能够解析清晰的光谱共振。这一功能在指纹光谱区域尤其有用。以下是一个例子，您可以看到在约1000波数处，聚苯乙烯的共振被很好地解析，光谱宽度约为9波数。
