20米长光程气体吸收池可应用于光谱分析检测，主要采用了Herriot气室结构，还有稳定的光学封装结构，主要是气室腔体，凹面反射镜，标准光纤接头，防震底座和气体进出口。独te的悬浮路设计，可以保证气室的震动和温度稳定性，在各种复杂环境中可以对气体吸收线实时监测。具备超低系统噪声，方便于痕量气体分析。
产品特点光纤信号输入，探测器射频输出、气室结构稳定，可有效防止震动和温度影响、气体结构紧凑，体积小便于携带 、结构体积较小
产品型号PL-20-S3-AR6-FSA
应用领域TDLAS测量系统超高精度气体检测仪表
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
有效光程 工作波长
20米 1960~2370nm
气室参数
参数 | 条件 | 技术规格 |
有效光程 | --- | 20m |
气体容积 | --- | 约为271mL |
外型尺寸 | --- | 314mm*89mm*104mm |
波长范围 | --- | 1960~2370nm |
气体接口 | --- | 直通Φ6快速插头 |
光学接口 | --- | FC/APC |
插损 | λ=2064nm，T=22℃ | ≤2dB |
饱和光功率 | λ=2064nm，T=22℃ | ≤4mW |
产品总重 | --- | 约为2700g |
工作温度 | --- | -10℃~+85℃ |
储存温度 | --- | -40℃~+85℃ |
漏率 | --- | 10-7 |
耐压 | --- | 0.7MPa |
探测器参数
参数 | 符号 | 条件 | 指标 | 单位 |
正向电流 | If | --- | ≤4 | mA |
反向电流 | Vr | --- | ≤1 | V |
暗电流 | Id | Tc=+22℃、VR=0.5V | ≤4 | uA |
结电容 | Ct | VR=0V、f=1MHz | ≤100 | pF |
技术参数 | 指标 |
信号带宽 | 5MHz |
输出电压 | ±10V（高阻）、±5V（50Ω负载） |
信号输出接口 | SMA |
供电电源 | ±12V |
实验室测试
一、测试仪器连接及步骤
步骤：

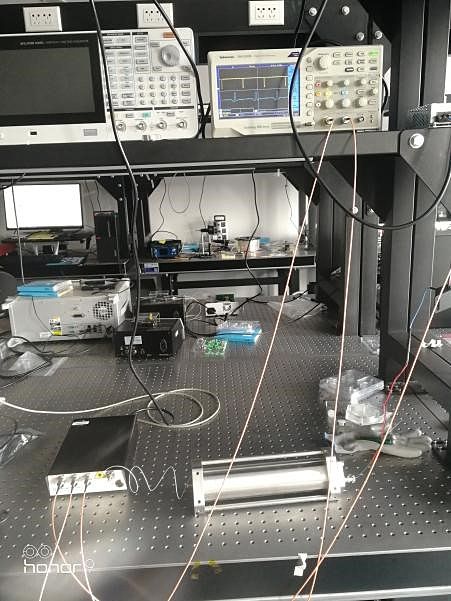

1、安装2004nm激光器，激光器输出光纤连接20米长光程气室的一端光纤
2、20米气室的另一端光纤接入探测器
3、用BNC转SMA线连接探测器和示波器
打开激光器，调节电流和温度，在示波器上看CO2分子的二次谐波吸收谱线
二、测试结果及分析验证：

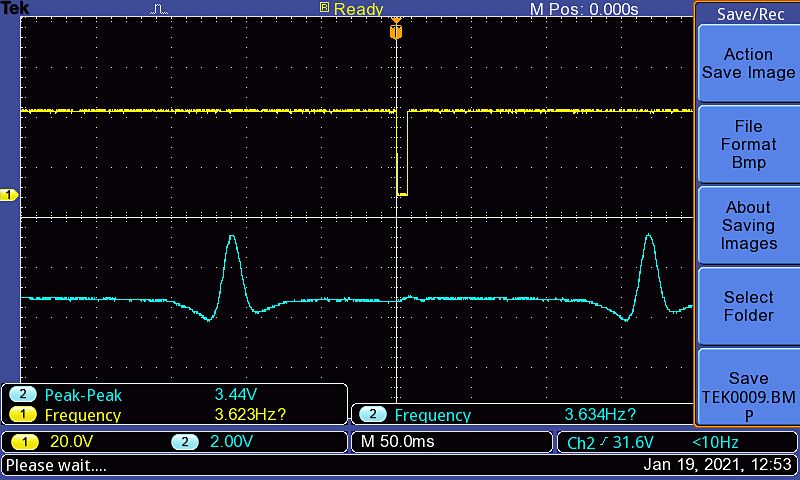

我们通过调节激光器的电流和温度，使激光波长扫过CO2分子在2004nm左右的吸收峰，测得二次谐波吸收谱线如下图所示

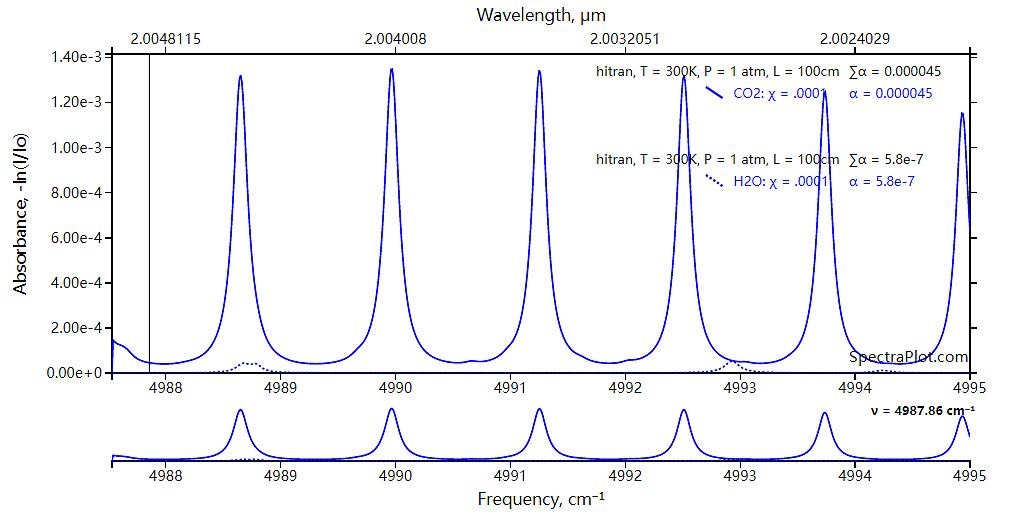

为了验证是CO2分子的吸收我们查询了Hritral数据库的参数如下
我们可以看到，数据库里和我们测得的示波器上的吸收峰正好对应，由此也验证了我们示波器上的吸收谱就是CO2分子的吸收。
型号及订购
PL-20-S3-AR6-FSA
光程：20: 20米
材质：S3: SUS304
气体口直径：AR6: 6mm
光纤及连接头：FSA: SM2000，FC/APC
