氧气气体长光程气体吸收池应用于氧气气体的光谱分析和检测。主体采用具有优良光学稳定性的赫里克特气室（ Herriot Gas Cell），辅助与高稳定性的光学封装结构，主要由气室腔体、 凹面反射镜，标准光纤接头、光探测器，气体进出口以及防震底座等组成。独te的悬浮路设计，具有优异的震动和温度稳定性，可以在各种复杂环境中工作，非常适合气体线实时检测。具备超低系统噪声，可应用于痕量气体分析。
产品特点光纤信号输入、光探测器电信号输出 、 气室结构稳定抗震动，外部挤压，对环境温度变化不敏感 、 光纤准直器和探测器直接集成在气室中，无需光路调节，操作简单 、 气室体积小、结构紧凑便于携带 、 有效光程长，噪声小
产品型号PL-20-760-AR6-SA-SMA
应用领域超高精度气体检测仪表TDLAS抽取式分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
有效光程 工作波长 光纤接头
20米 700-800nm FC
参数 | 技术规格 |
有效光程 | 20米 |
气体容积 | 571ml |
波长范围 | 700-800nm |
镜片镀层 | AR 介质膜（>99.8%) |
光学接口 | FC/APC |
气体接口 | Φ6快速插头 |
插入损耗 | ≤3dB@760nm 22℃ |
输入最大光功率 | 500mW@760nm |
工作温度 | -10℃-﹢85℃ |
外形尺寸 | 339mm*89mm*104mm |
产品总重 | 2700g |
存储温度 | -40℃-﹢85℃ |
耐压 | 0.7MPa |
内置光电探测器参数
参数 | 符号 | 条件 | 指标 | 单位 |
截止频率 | Fc | VR=10V | 25 | MHz |
反向电压 | Vr | - | ≤20 | V |
响应度 | S | 750nm 22℃ | 0.5 | A/W |
暗电流 | ID | Tc=22℃，VR=10V | ≤2 | nA |
结电容 | Ct | VR=10V,f=1MHz | 3 | pF |
使用方法：

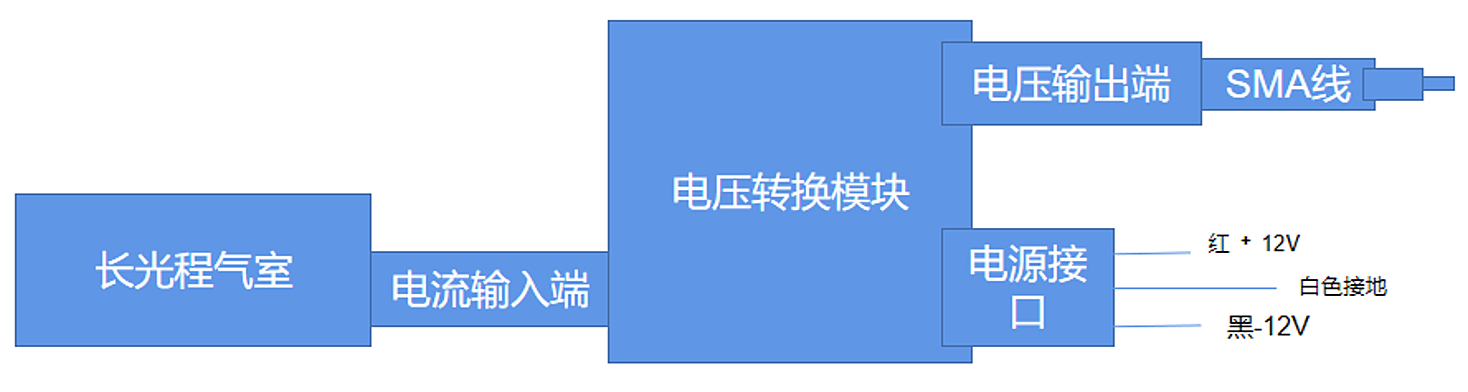

与我们的电压转换模块配套使用，连接如下：
电压转换模块需同时加载上±12V直流电压后方能工作。

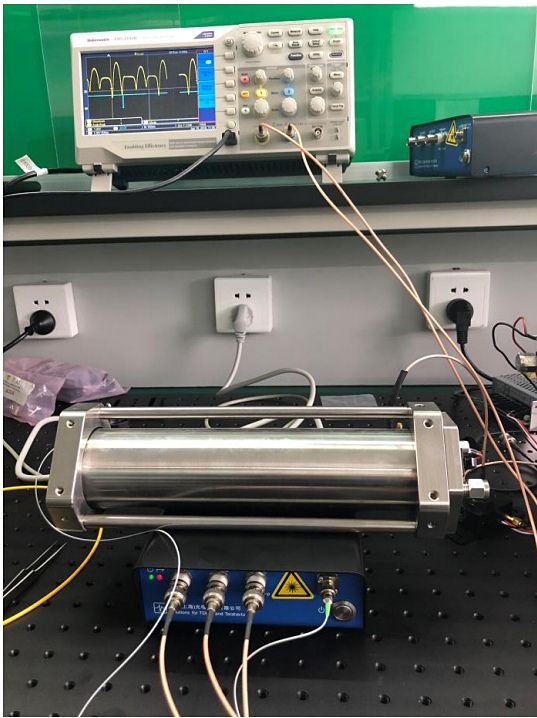

实验室测试氧气浓度
线路连接
(1)、TDLAS控制盒插上电源线及USB线
(2)、电压转换模块接入+-12V电源
(3)、控制盒LASER OUT端连接光程池输入光纤端口
(4)、光程池输出端连接电压转换模块输入端
(5)、电压转换模块输出端连接控制盒PREAMP端即前置放大端
(6)、TRIG OUT接入示波器通道1
(7)、DAC OUT 接入示波器通道2
(8)、打开激光器，在示波器上观察氧气吸收的二次谐波信号
型号及订购
PL-20-760-AR6-SA-SMA
有效光程：20：20米
工作波长: 760：700-800nm，
镜片镀层：AR：AR 介质膜（>99.8%)，
光纤类型及接口：SA：HP780，FC/APC
出口：SMA
