LD-PD简波宽带气室主要针对红外傅里叶等光谱技术应用。气室结构采用简波气室结构，探测光为中远红外非相干光源，针对高温和耐腐蚀需要，以方便被测气体的测量，开发了主体和光学组件均采用经过防腐蚀处理的特殊金属材料，可以在湿热腐蚀气体条件下长期稳定可靠工作，对包括SO2,NOX，VOCS,NH3,O2,CO,CO2,HCL,H2O等主要气体成分做精确的测量和分析，在包括主要大气污染物监测，燃烧煤烟气排放监控，垃圾焚烧排放监控，化工园区污染物监测以及工业在线控制等领域有广泛应用前景。
产品特点简波气室结构，稳定，可靠 、 光程为5m，长光程，低噪声 、 产品输入光束的设计大小为φ9mm， 、 发散半角为6.54°，拉赫不变量为 1.07rad·mm
产品型号PL-5-L3-AR6-SL
应用领域中红外TDLAS气体测量系统 对大气痕量气体检测 垃圾焚烧排放监控 化工厂污染物排放检测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
有效光程 工作波长
5m 2~12um
中红外5米光程简波宽带气室产品参数
参数 | 技术规格 |
有效光程 | 5.2m |
气体容积 | 约为1.3L |
外型尺寸 | 123mm×109mm×177mm |
气体接口 | NPT 1/8管螺纹 |
插损 | ≤5dB |
输入最大光功率 | 500mW |
可承受最高温度 | 200℃---长时，250℃---瞬时 |
玻窗 | BaF2 |
产品总重 | 约为2150g |

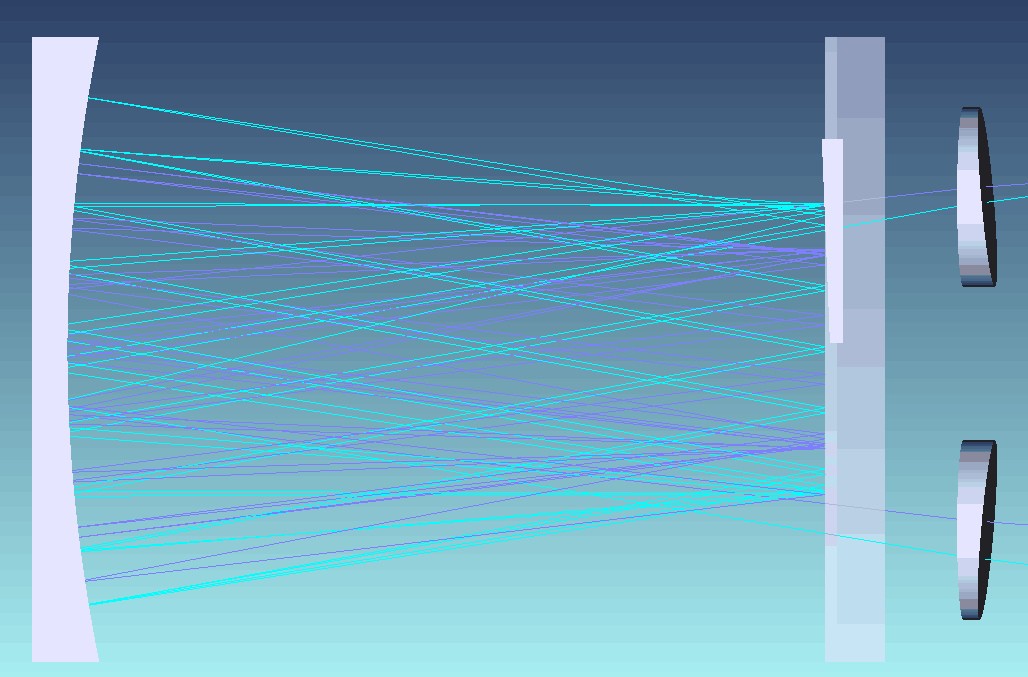

气室光路走向图
中红外5米光程简波宽带气室使用测试
使用7.4um DFB-QCL激光器，搭建TDLAS气体吸收系统，用通过和不通过简波气室的对水吸收进行数值对比：
不通过气室：

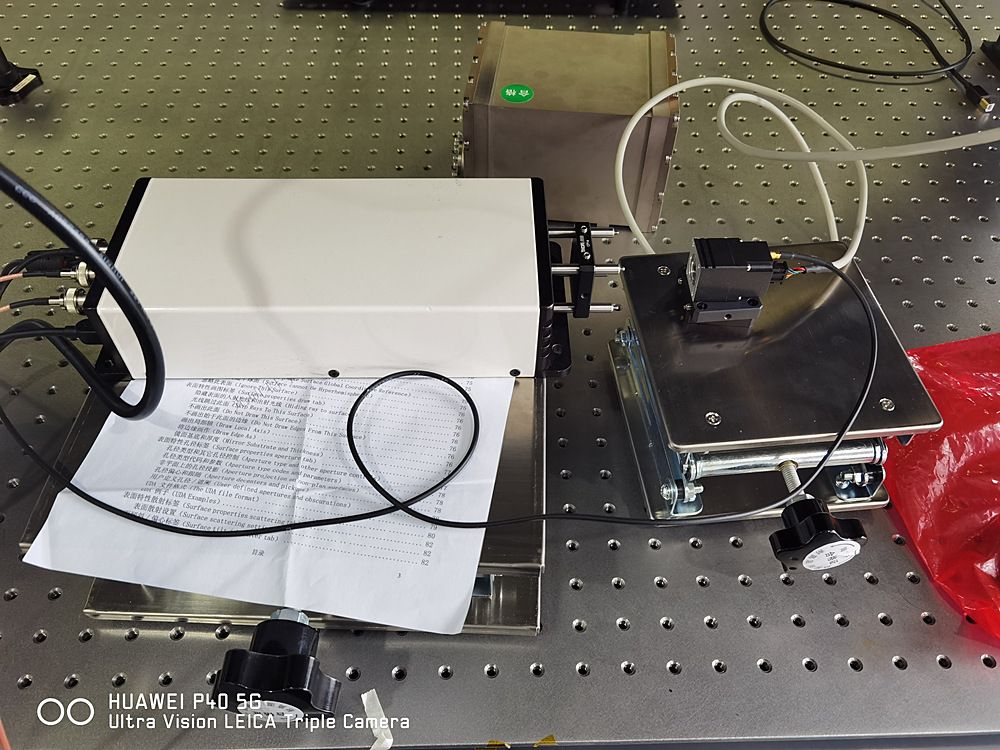

7.4um DFB-QCL激光器直接出光到探测器的搭建图
7.4umDFB-QCL激光器直接对水吸收测量幅值
通过简波气室：

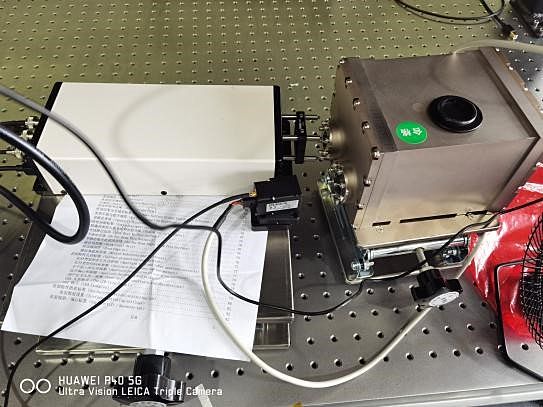

7.4um DFB-QCL激光器通过气室到探测器的搭建图
7.4umDFB-QCL激光器通过气室对水吸收测量幅值
通过对比，我们可以清晰看见，使用5米光程简波气室后，测量的水分子幅值随着光程的延长而变大，并且探测的噪声滤掉很多，对信号的干扰越来越小，几乎忽略。
