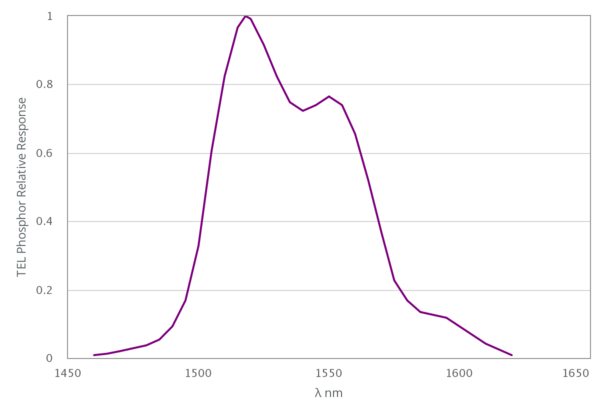

WinCamD-LCM-TEL: 1480nm-1605 nm

WinCamD-LCM-UV: 190nm-1150 nm

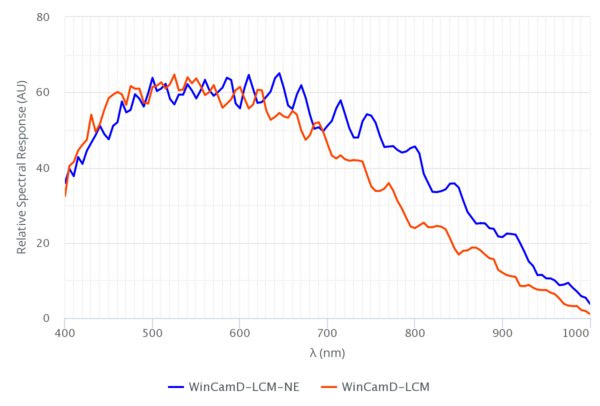

WinCamD-LCM-NE: 355nm-1150nm (近红外增强型)

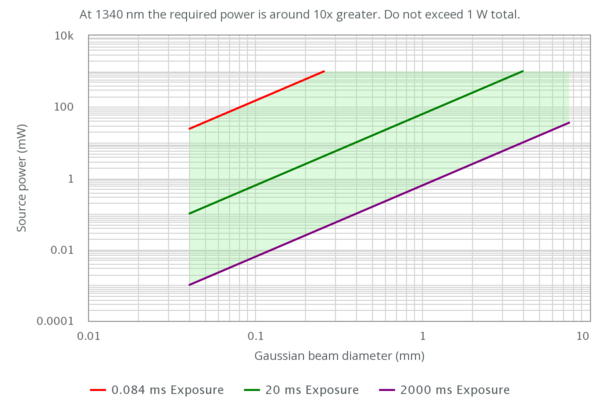

WinCamD-LCM-NE-1310: 355nm-1350nm (近红外增强型)

像素点‚ H x V

4.2 MPixel‚ 2048 x 2048

Optical Format

1"

成像区域

11.3 x 11.3 mm

像素尺寸

5.5 x 5.5 µm

最小光斑 (10像素)

~55 µm

快门类型

全局

**帧率*

60 Hz

单脉冲捕获PRR

USB 2.0: 6.3 kHz

USB 3.0: 12.6 kHz

信噪比

2,500:1 (34 dB 光学/ 68 dB 电子)

电子快门范围

USB 2.0: 12,600:1 (41 dB)

USB 3.0: 25,000:1 (44 dB)

ADC

12-bit

可测量源

CW光束‚ 脉冲源; CW 至 12.6 kHz带单脉冲隔离

软件可设置的自动触发，同步及可变延迟

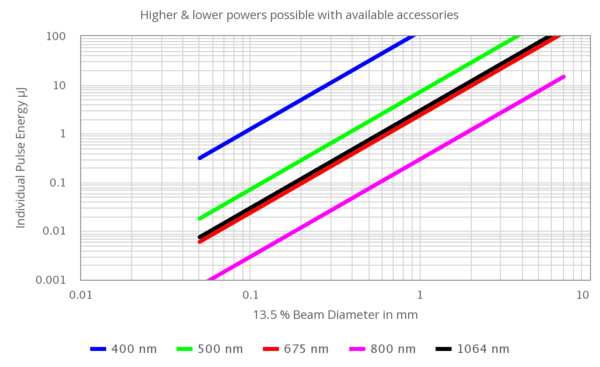

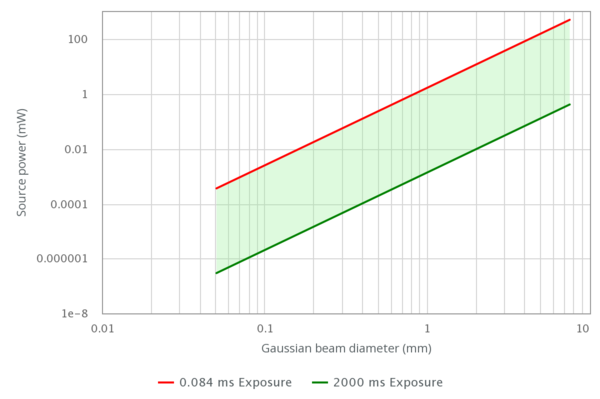

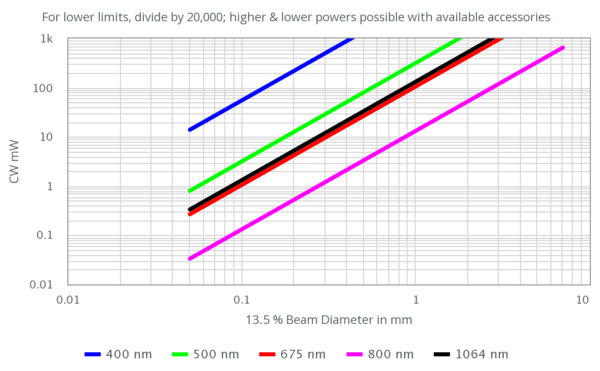

可测量的光斑功率

详见图表

手动光束衰减器

包含ND-1, ND-2, 和 ND-4 磁性衰减器 或 C接口衰减器

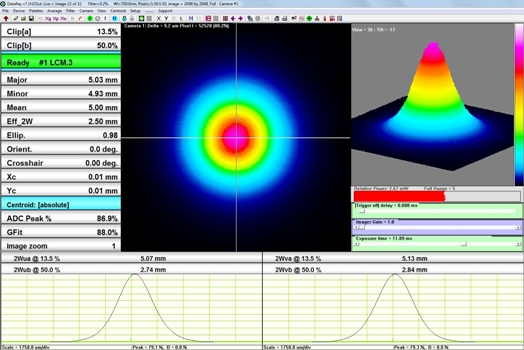

可显示的光斑轮廓

线性‚ 2D & 3D点阵. 归一化或未归一化

线性或对数‚ 放大 x10

以10‚ 32 或**色彩或灰度显示的2D‚ 3D图形

10 色和 32 色的轮廓显示

测量和显示的轮廓参数

原始图形和经过平滑后的图形

三角运算平均滤波器高达 10% FWHM

光束直径

两个用户设置切片级别的直径

高斯 & ISO 11146 二次矩光束直径

高于用户定义的切片级别的等效直径

等效狭缝和刀刃直径

光束拟合

高斯 & Top Hat 轮廓拟合 & % 拟合

等效狭缝轮廓

光束椭圆度

长轴，短轴和平均值. 轴的自动定向.

质心位置

相对与绝对

强度加权平均后的质心和几何中心

光束漂移的显示和统计

测量精度 (不限于像元的尺寸)

用于内插直径的0.1 µm 处理分辨率

绝对精度是取决于光束轮廓 ~ 通常可以达到 1 µm 精度.

质心精度也取决于光束 (可以精确至 ±1 µm，因为这是从质心切面上所有像元经算术计算而来的).

处理选项

图像与轮廓平均，1‚ 5‚ 10‚ 20‚ 连续.

背景光捕获和扣除

用户设置用于捕获的矩形捕获块

用户设置的，或带有光束追踪的自动椭圆包含区域来进行处理

*.ojf 文件保存了所有WinCamD用于特定测量所进行的自定义设置

通过/失败显示

通过/失败显示，可通过屏幕上选择不同的颜色。 质量保证和生产的理想选择。

日志数据和统计

最小，**，平均，标准差，4096个样本数据

相对功率测量

基于用户初始输入的滚动直方图。 单位为 mW、µJ、dBm、% 或用户选择（相对于参考测量输入）

流畅度

用户自定义

认证

RoHS‚ WEEE‚ CE

多路相机

最高可达4台相机，并行捕获.

1 至 8 台相机，串行捕获

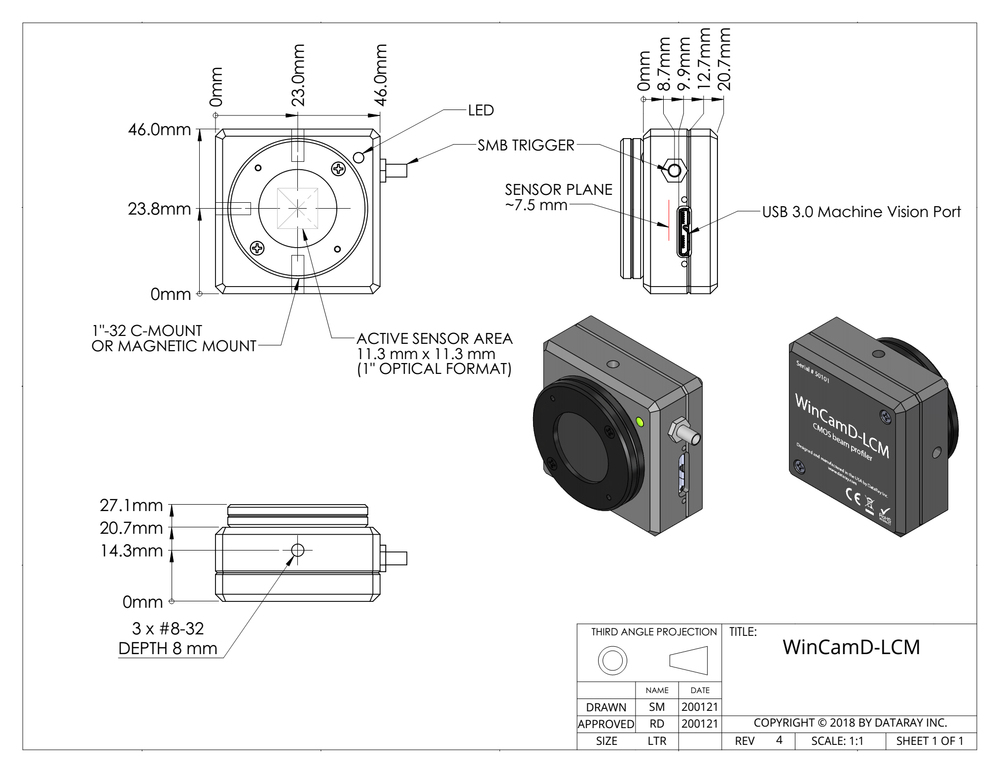

头部尺寸‚ 宽 x 高 x 深

1.8 x 1.8 x 0.8” (46 x 46 x 20 mm)

光学深度-从外壳或衰减器至传感器的距离

7.5 mm (12.8 mm 当装上磁性衰减器时)

固定

8-32螺纹, 8 mm深

重量

3.75 oz (106 g)

电脑软硬件要求

Windows 7/8/8.1/10 64-bit, 4 GB RAM, USB 2.0/3.0 port
