AQ6373E 可见波长光谱分析仪可对 350 至 1200 nm 的短波长进行高速、准确的分析,，应用范围极为广泛。 这款多功能 OSA 提供三种可用型号来满足各种应用的需求，可加速短波长激光器、无源器件和 LED 以及使用这些器件用于生物医学、材料加工、消费品和医疗保健领域的设备的开发和制造。电信市场
产品特点波长范围: 350 ~ 1200nm、 波长分辨率设置: 0.01 ~ 10nm [高分辨率机型] 0.02 ~ 10nm [标准，限制型机型]、 (此高分辨率机型非常适合用于可见光的光谱测量。) *可在350 ~ 600nm波长范围内设置0.01nm、 超宽可测功率范围: -80 ~ +20dBm、 波长精度: ±0.05nm、 动态范围: 60dB、 颜色分析功能
产品型号AQ6373E-20
应用领域有源器件测试激光源特性分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 波长精度 动态范围
350 ~ 1200nm ±0.05nm 60dB
可见LED测试 (AQ6373E和AQ6374E)
可以测量和分析用于照明、指示、感测以及其它应用的可见 LED的光谱。支持大芯径光纤的输入，可 以有效获得LED光并对其光谱执行测量。内置色彩分析功能将 自动对主波长和光源的色度坐标及色温做出评价。
无源器件测试
结合ASE、SLD或SC等光源，OSA可以轻松评估WDM滤波 器、FBG、ROADM和WSS等无源器件。AQ6370系列出色的 光学性能可以实现更高分辨率和更大动态范围的测量。通过内 置光滤波分析功能，可以同时报告波峰/波谷波长、功率、串扰 和纹波宽度。

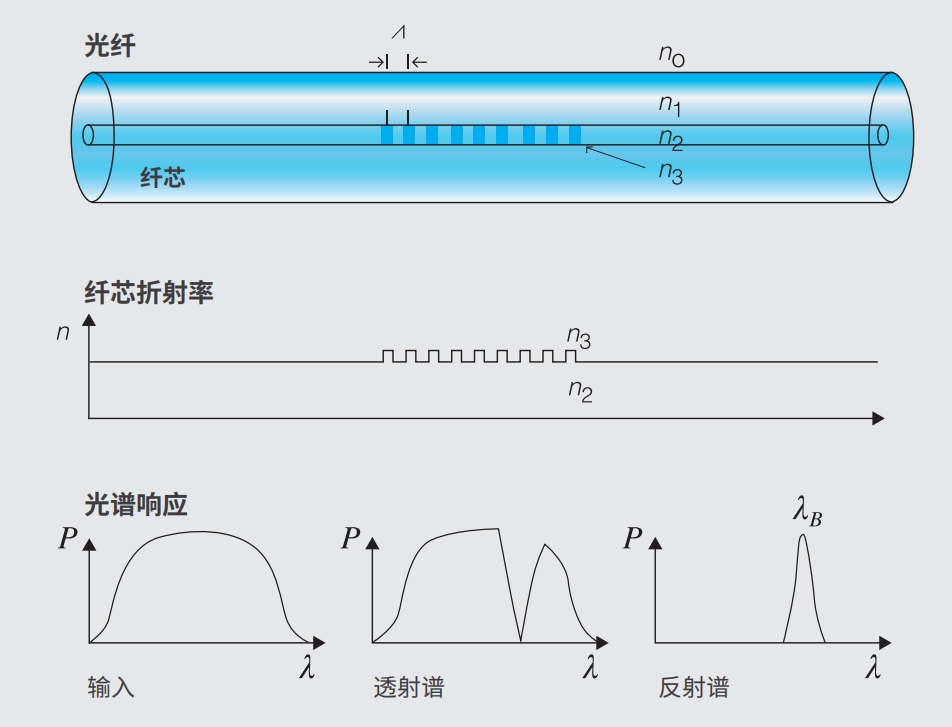

光纤布拉格光栅的特性
光纤布拉格光栅(FBG)是一种分布有布拉格反射镜的一小段光 纤，它可以将特定波长的入射光反射回去，只传播剩余波长的 光。这是通过纤芯折射率发生周期性变化来实现的，即在纤芯 形成一个特定波长的介质镜。因此，光纤布拉格栅格可以用作 内嵌光学滤波器，用来阻挡特定波长的光，或用作波长反射 镜。光纤布拉格栅格的应用主要在光通信系统：可专门作为陷 波滤波器使用，并且也可与光环形器或光分插复用器(OADM) 一起被用于光多路复用器和多路解复用器。此外，2-3μm波长 区域的光纤布拉格光栅还可以作为直接传感元件使用，用于地 震仪器中的应变和温度传感以及恶劣环境下的压力传感。要描 述FBG的特性，AQ6370系列的高波长分辨率和宽测量范围是 必不可少的条件。
项目 | 规格 | ||
型号代码 | 标准机型(-10) | 高分辨率机型(-20) | 限制型机型(-00) |
波长范围*1 | 350 ~1200nm | ||
跨度*1 | 0.5nm ~ 850nm (全范围跨度)，0nm | ||
波长精度*1 | ±0.05nm (633nm)、±0.2nm (400 ~ 1100nm) (使用633nm He-Ne激光器进行波长校准后。) | ||
波长分辨率设置*1 *2 | 0.02、0.05、0.1、0.2、0.5、1、2、5和10nm | 0.1、0.2、0.5、1、2和5nm | |
高波长分辨率模式*1 | - | 0.01nm (350 ~ 600nm) | - |
Min. 采样分辨率*1 | 0.001nm | ||
采样点数 | 101 ~ 200001、AUTO | ||
功率灵敏度设置 | NORM_HOLD.NORM_ALTO.NORMAL、MID、HGH1、HGH2和HIGH3 | NORM_HOLD、NORM_AUTO、NORMAL、MID、 HIGH1和HIGH2 | |
大动态测量模式 | SWITCH (灵敏度: MID、HIGH1-3) | SWITCH (灵敏度: MID、HIGH1-2) | |
功率灵敏度*3 | -80dBm (500 ~ 1000nm)、 -60dBm (400 ~ 500nm、1000 ~ 1100nm) (典型分辨率设置: ≥0.2nm，平均: 10次，灵敏度: HIGH3) | -70dBm (500 ~ 1000nm)、 -50dBm (400 ~ 500nm、1000 ~ 1100nm) (典型分辨率设置: ≥0.2nm，平均: 10次， 灵敏度: HIGH2) | |
Max. 安全输入功率*3 | +20dBm (550 ~ 1100nm)、+10dBm (400 ~ 550nm) (总输入功率) | ||
功率精度*3 | ±1.0dB (850nm，输入功率: -20dBm，分辨率设置: ≥0.2nm ，灵敏度: MID、HIGH1-3、SMF [MFD 5μm@850nm、NA0.14)] *限制型机型不包括HIGH 3 | ||
功率线性度*3 | ±0.2dB (输入功率: -40 ~ 0dBm，灵敏度: HIGH1-3) * 限制型机型不包括HIGH 3 | ||
动态范围*5 | 60dB (峰值±0.5nm，分辨率: 0.02nm、633nm | 45dB (峰值±0.5nm，分辨率: 0.1nm、633nm) | |
适用光纤 | SM, MM (GI 50/125、GI 62.5/125)、大芯径: Max. 800µm) | ||
光连接器 | FC型(光输入和校准输出) | ||
内置校准光源 | 光轴对准调节光源(用于光轴对准调节。无需波长参考光源。) | ||
扫描时间*1 *4 | NORM_AUTO: 0.5s, NORMAL: 1s, MID: 2s, HIGH1: 5s, HIGH2: 20s, HIGH3: 75s *限制型机型不包括HIGH 3 | ||
预热时间 | 至少1小时(预热后，需要内置光源进行光轴对准调节。) | ||
注
性能和功能可能受到所用光纤类型的限制。要保证以上性能，应使用单模传输信号的单模光纤。如果被测波长比所用光纤的截止波长短，或使用了多模光纤，斑点噪声可能导致测量的 频谱结果不准确。当测量气体激光器和激光二极管等高相干性的光源时，请尤其注意。
*1: 横轴刻度: 波长显示模式。
*2: 实际波长分辨率取决于测量波长。分辨率设为10nm时，实际分辨率最多为8nm。
*3: 纵轴刻度: jue对值功率显示模式。
*4: 大动态测量模式: OFF，采样点数: 1001，平均次数: 1，跨度: ≤ 100nm (450 ~ 470nm和690 ~ 700nm除外)。
*5: 大动态测量模式: SWITCH，纤芯尺寸: SMALL。

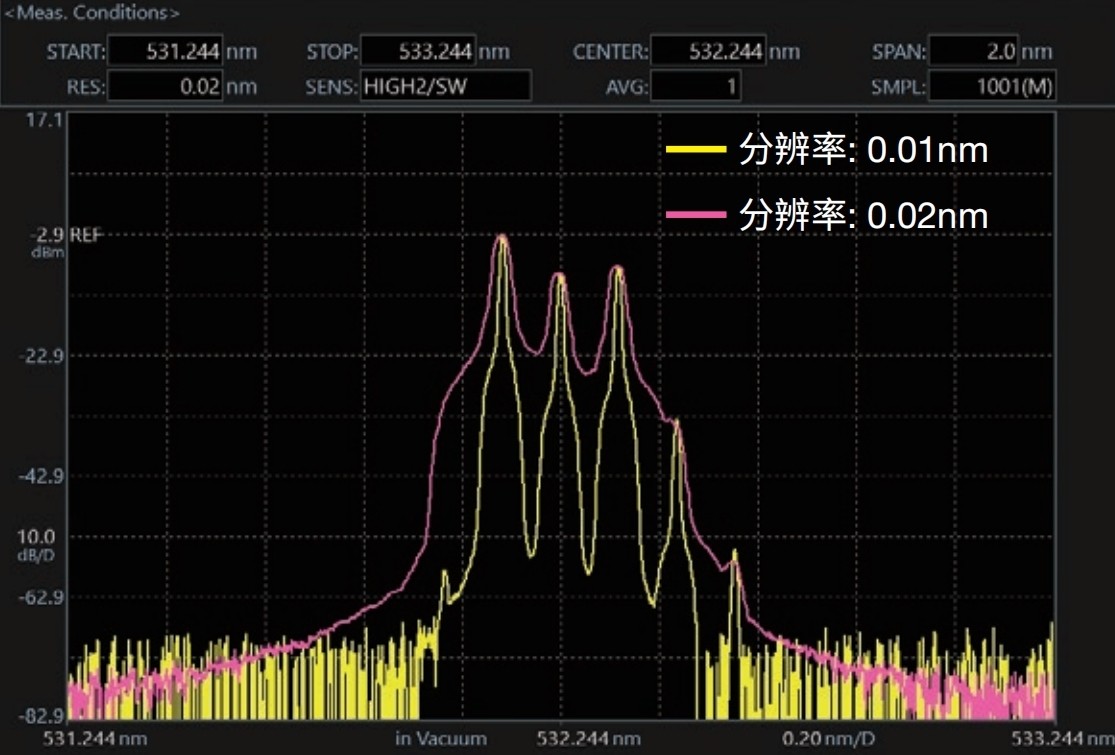

可见光测量示例 高分辨率机型
型号对比
各型号涵盖的波长
