U3光束质量分析仪是一种光束测量系统，用于实时测量单束或多束的位置、功率和轮廓。该系统是用于连续或脉冲激光束实时测量的光束诊断测量系统。它提供了激光光束参数的广泛的图形表示和分析能力，如:光束宽度、形状、位置、功率和强度轮廓。BeamOn是一个USB3.0设备级的软件驱动设备，驻留在用户提供的主机中。它是一个用户友好的系统，提供图形和数字信息，以直观地解释数据。BeamOn U3视频设备和软件可以集成到各种兼容的PC电脑平台或笔记本电脑上，在Windows操作系统下运行，满足实验室或工厂的各种自动激光分析需求。
产品特点高分辨率(2.35M像素)12位动态范围、 配有内置电动滤轮和全套附件的完整测试仪、 用于多光束分析的多个活动区域、 激光束优化、 质量控制、 高斯拟合分析、 光束位置对准、 使用方便，自带软件，基于USB3.0
产品型号U3- VIS NIR
应用领域激光光斑分析：光束的中心椭圆度光束宽度形状位置功率和强度分布 光束对准 在线监测 高斯拟合分析 光束位置测量 激光光束优化和质量控制
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 光敏面尺寸
350 - 1350nm 11.34 x 7.13mm
激光类型 | 连续或脉冲 |
束宽分辨率 | ≤1μm |
像素 (H x V ) | 1920 x 1200 |
光斑尺寸 | ⌀75μm - ⌀6 mm |
工作波段 | 350–1350 nm |
光敏面尺寸 | 11.34 x 7.13(mm)，传感器可分为多个活动区域，并行工作多达400个扇区(新) |
增益控制 | x1 –x400 |
动态范围 | 60 dB, 12 bit |
快门速度 | 39μs-20s |
帧速 | 快变模式（新）：40/s–550/s |
像素大小 | 5.86 µm x 5.86 µm |
像素位深 | 12 bits |
同步性 | 软件；硬件（外部触发信号） |
曝光控制 | 通过GUI编程 |
配件 | ① 近红外衰减器；② SAM3-C；③ RDC；④ C-Mount衰减器 |
供电要求 | ~2 W（通过USB3.0接口） |
尺寸(L x W x H) | 64 x 46 x 73.5mm |
重量（标准值） | 300 g |
硬件要求 | CPU i3 1.6 GHz, 4 GB RAM |
界面 | USB 3.0, windows 7/8/10 (32或64 位) |

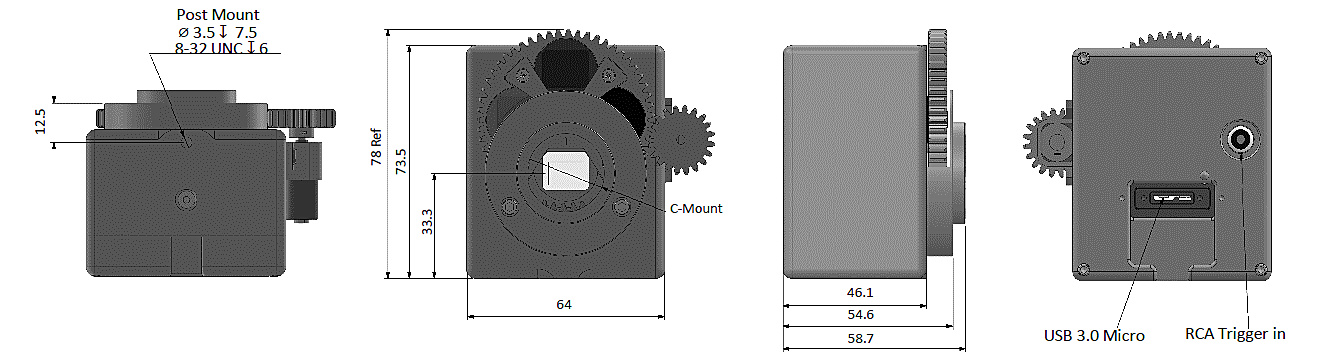

机械接口 | 后安装：2个同心相对8-32 UNC 6mm深的探测器光学配件和衰减器：C-mount |
内置自动衰减轮 | 衰减器器：ND8、ND200、ND1000，一个空置 |
不同波长工作下的饱和度与灵敏度：
波长 | 633 nm | 980 nm | 1310 nm |
饱和度 | 20 µW/mm2 | 100 µW/mm2 | 0.2 W/mm2 |
灵敏度 | ≤1 nW/mm2 | ≤1 nW/mm2 | 200 µW/mm2 |
筱晓光子1310nm SLD光斑实测图：

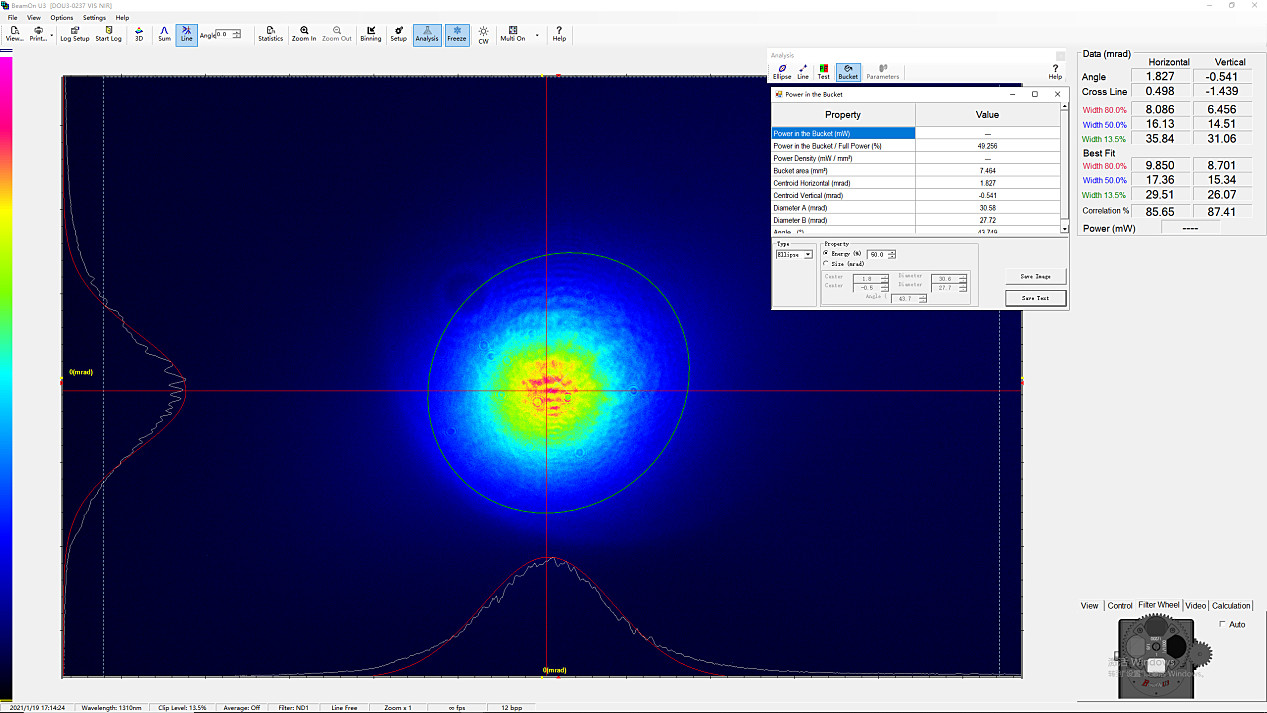

软件界面

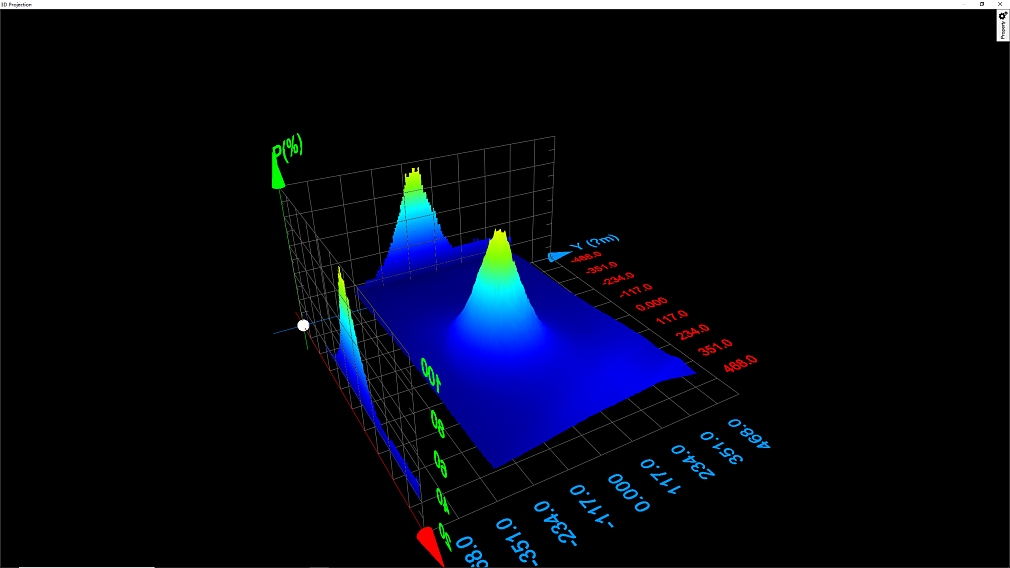

3D视图显示
型号及订购
Model BeamOn U3- VIS NIR：350 - 1600nm的相机，内置电动滤光轮，USB3.0数据线，应用软件（CD/U盘），安装杆，35mm遮光罩，手提箱
SAM3-C：高功率激光衰减配件(最高20w)
IR-Edge Filter：C-mount近红外滤波器
RDC：光束减小配件(比例2x1)
