    CMOS光谱相机 550-600nm (马赛克捕捉I型 集成FP腔像素滤波器 4×4 MOSAIC 半波长6nm)

    我们自主研发的光谱相机的核心部件是业务部门开发的图像传感器。核心部件是集成FP腔像素滤波器CMOS图像传感器，该传感器体积小，集成度高。传感器涂层形式包括马赛克布局和线扫描布局。光谱范围涵盖可见光近红外范围，共有四种型号。相机原始图像分辨率为2352×1768。

    产品特点

    产品型号Mosaic-snap-type-I

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 光谱范围 半波长典型值 图像分辨率

    550-600nm 6nm 1768H x 2352V

  • 尺寸图
    • 详细参数

    光谱相关参数（文章末尾附有光谱段和参数的详细说明）：

    型号

    光谱范围（ nm）

    半波长（nm，典型值）

    Half-wave width (nm, typical)

    设计

    Layout

    Mosaic snap type I

    550-600

    6

    4×4 MOSAIC

    Mosaic Snapshot Type II

    700-950

    10

    4×4 MOSAIC

    Line scan type I

    500-660

    6

    阶梯线扫描

    Step line scanning

    Line scan type II

    700-950

    4

    Step line scanning



    非光谱参数：

    参数

    值

    传感器尺寸

    1/1.3”

    快门模式

    Global shutter

    像素大小

    4.2 μm x 4.2 μm

    图像分辨率

    1768H x 2352V

    Max. 帧速率

    1752H x 2336V@52.25fps 10bit

    灵敏度

    14300 mV/lux ·s @HCG 、8580 mV/lux ·s @LCG

    GPIO

    1个触发输入，1个闪光控制输出；1 GPO输出

    触发器模式

    连续/软触发/硬触发

    用户定义的数据区域

    2K Bytes

    视觉标准协议

    USB3Vision1.0 、GenlCam

    镜头支架

    C-mount

    数据接口

    USB3.0 Type B

    电源

    5V DC or USB bus powered

    功耗

    ＜3W

    尺寸

    29×39.5×32.7 mm 无透镜底座和后壳接口

    重量

    ＜100g

    工作温度

    0-50 Degree

    工作湿度

    20~80%  （non-condensing）

    储存温度

    -30~60 Degree

    储存湿度

    20~95%  （non-condensing）

    操作系统

    WINXP、WIN7/8/10 32和64位系统、Linux和ARM Linux驱动程序（可自定义）、Android平台驱动程序（自定义）

    驱动

    Directshow组件Halcon专用组件Labview专用驱动程序OCX组件TWAIN组件

    二次开发工具包语言支持

    C/C++/C#/VB6/VB。NET/DDelphi/BCB/Python/Java

    其他功能

    支持任意大小的ROI自定义分辨率、对比度和伽玛调整、饱和度调整、白平衡校正、黑电平校正、自定义死点坐标校正、ISP图像处理加速、3D降噪、自定义LUT表、帧速率调整、自定义相机名称等。




    Mosaic snap type I

    光谱范围：500-660nm，采用4×4马赛克布局，半波长4-8nm。频谱设计信息如下：


    Segment number

    中心波长/nm

    Half wave width/nm

    1

    506

    4-8

    2

    514

    3

    523

    4

    532

    5

    542

    6

    553

    7

    563

    8

    574

    9

    585

    10

    595

    11

    606

    12

    616

    13

    626

    14

    634

    15

    643

    16

    652




    Mosaic 快照 Snapshot Type II

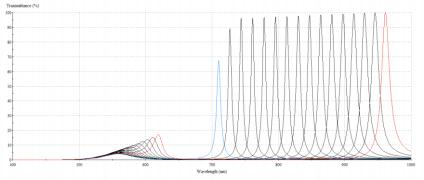

    光谱范围：700-950nm，采用4×4马赛克布局，半波长6-14nm。频谱设计信息如下：




    Segment number

    中心波长/nm

    Half wave width/nm

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

    16

    709

    727

    744

    761

    778

    795

    812

    830

    846

    864

    880

    897

    913

    929

    945

    964

    6-14



    线路扫描(Line scan)类型I

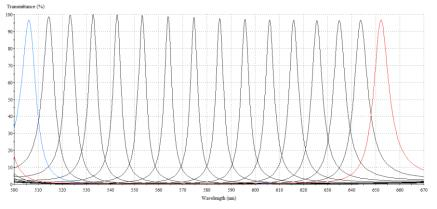

    光谱范围：500-660nm，阶梯线扫描布局，半波长4-8nm。频谱设计信息如下：


    Segment number

    中心波长/nm

    Half wave width/nm

    1

    506

    4-8

    2

    514

    3

    523

    4

    532

    5

    542

    6

    553

    7

    563

    8

    574

    9

    585

    10

    595

    11

    606

    12

    616

    13

    626

    14

    634

    15

    643

    16

    652







    线路扫描类型II

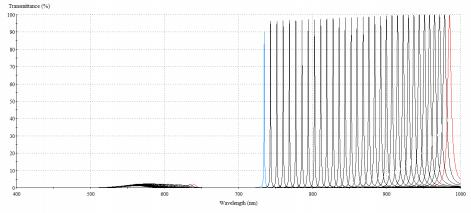

    光谱范围：700-950nm，阶梯线扫描布局，半波长2-6nm。频谱设计信息如下：




    Segment number

    中心波长/nm

    Half wave width/nm

    1

    734

    2-6

    2

    742

    3

    751

    4

    760

    5

    768

    6

    777

    7

    785

    8

    794

    9

    802

    10

    810

    11

    819

    12

    827

    13

    835

    14

    843

    15

    851

    16

    860

    17

    868

    18

    875

    19

    883

    20

    891

    21

    899

    22

    907

    23

    914

    24

    922

    25

    929

    26

    936

    27

    945

    28

    953

    29

    961

    30

    969

    31

    977

    32

    985
