产品功能：

光谱波长测试图如下

各种查看模式

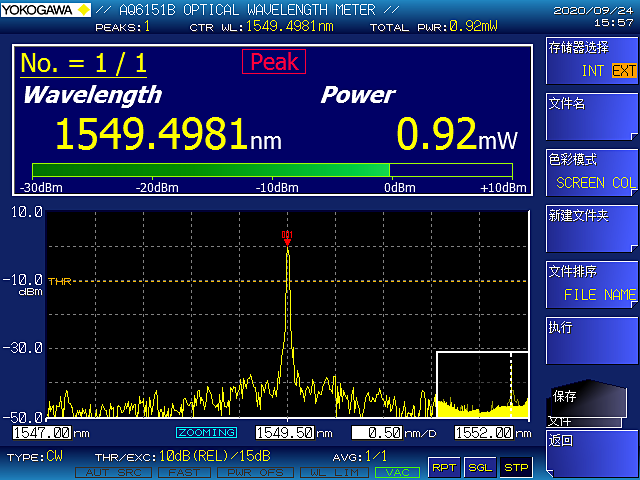

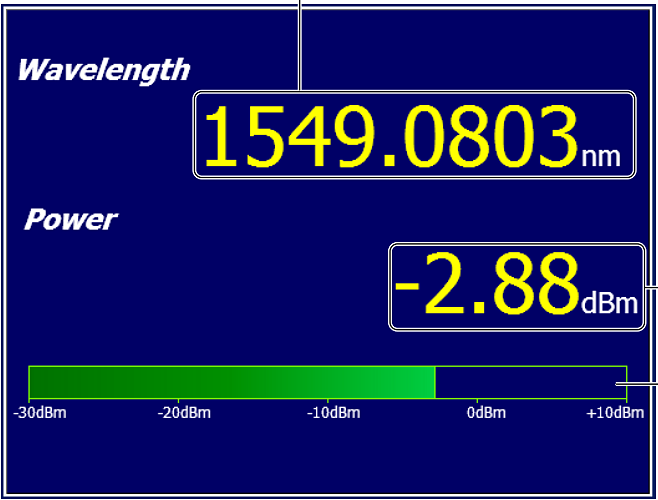

1、单波长模式

单波长模式采用大号易读字体显示zui高峰值或任意峰值的波长和功率。这样即使将仪器摆放在测试系统的最上端，也可以清晰查看数值。

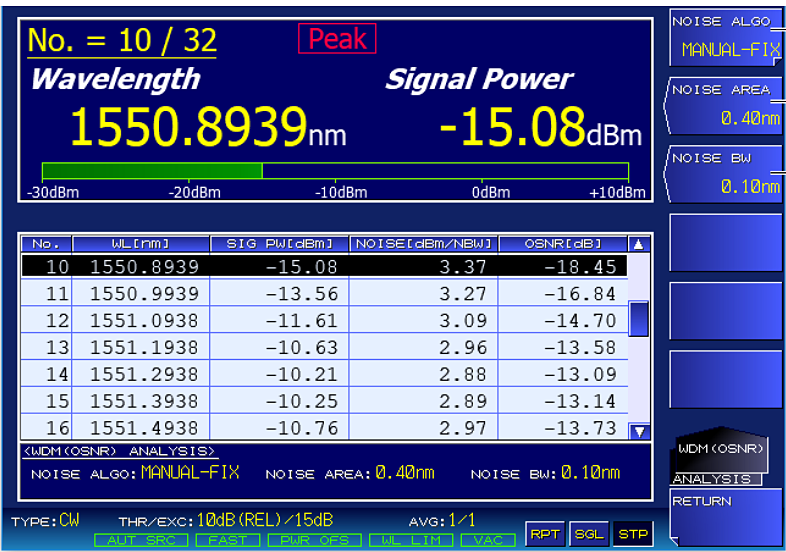

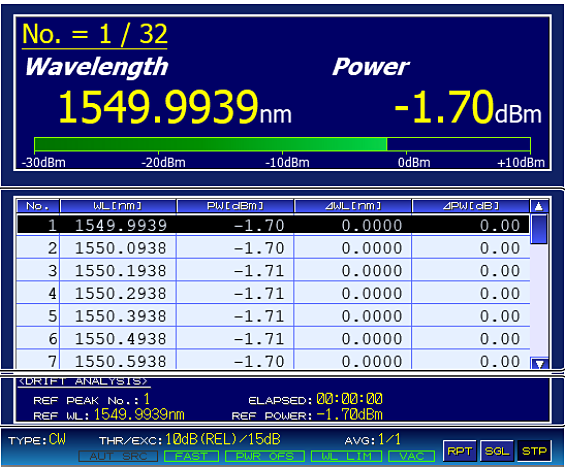

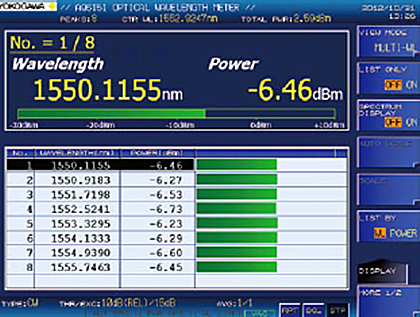

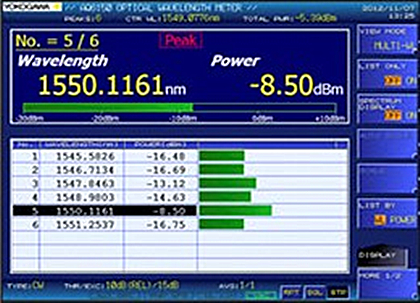

2、多波长模式

多波长模式用列表显示多个波长和功率，并在列表上方显示zui高峰值或任意峰值的波长和功率。也可以在屏幕上只显示列表，从而尽可能多地显示通道数。

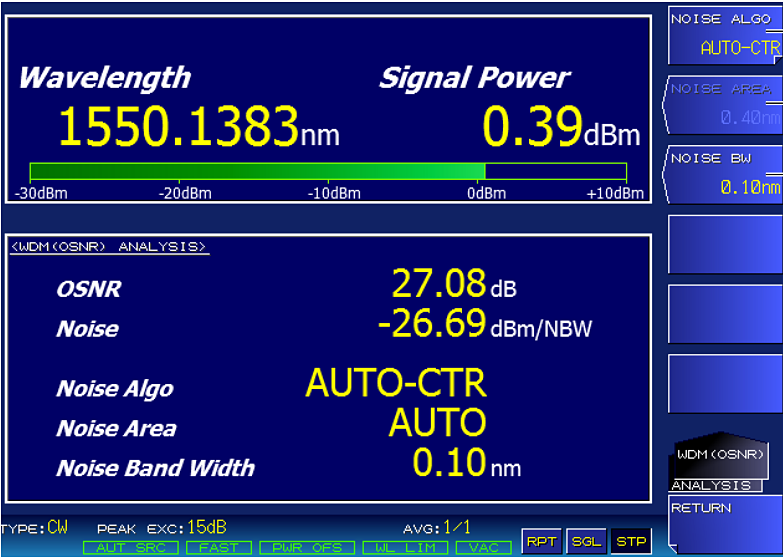

3、WDM 分析(OSNR)

单波长

多波长

有效的测量与分析功能

AQ6150系列拥有自动测量和分析功能，可以为创建和验证远程控制和分析程序节约宝贵的时间和资源。

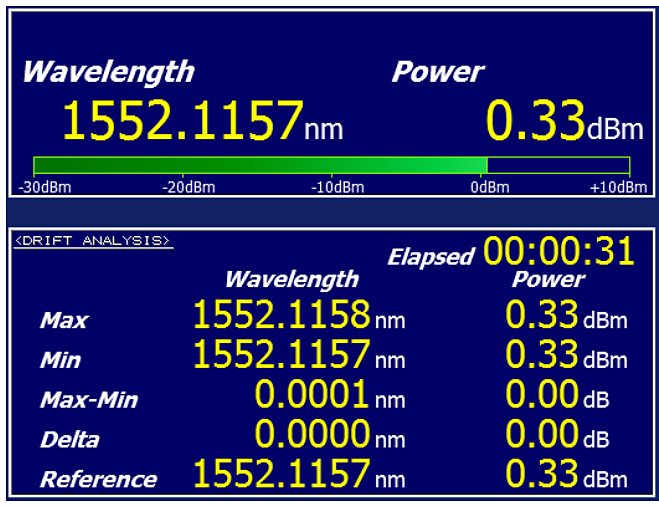

1、漂移分析

漂移分析可以测量由重复测量得到的各峰值的波长和功率随时间的变化量。有Max. 值(MAX)、Min. 值(MIN)和变化量(MAX-MIN)。可用于长期稳定性测试和激光器温度依赖性评价。

2、平均测量

平均测量即从重复测量的各个峰值计算平均波长和平均功率。可用于测量调制信号或不稳定信号的不确定度。

3、Fabry-Perot 激光器分析

可以根据测量光谱立即分析和显示Fabry-Perot激光器的评价参数。

波长精度高达±0.3pm

实时校准功能通过利用内置波长参考光源的高稳定性参考信号，确保了长时间的稳定测量。

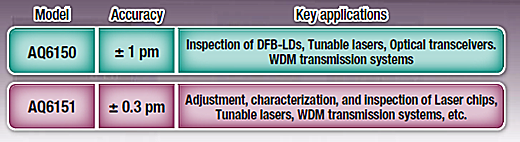

AQ6151是高精度型光波长计，波长精度高达±0.3pm，可以满足极为苟刻的测量精度要求。

AQ6150是标准型光波长计，波长精度可达±1pm，适用于对精度要求不高的测量，价格更实惠。

4、支持调制光和光滤波器测量

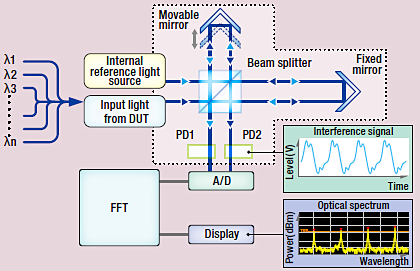

光收发器和光传输系统的光输出是通过10G和40Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT算法，可以测量通过调制光谱的展宽信号。

除了常规的连续光模式外，AQ6150系列可以从光收发器接收调制信号。这种模式也可以用于测量带通滤波器、AWG和WSS等光滤波器的中心波长。

同时测量多达1024个波长

对于单一输入信号，AQ6150系列可以同时快速且精确测量多达1024个不同的波长，Min. 间隔仅为5GHz。这就意味着无论是现在还是将来，AQ6150系列光波长计都可以满足WDM传输系统开发及生产领域的测试需求。

利用光耦合器汇合多个激光模块或光收发器并一次性测量所有信号，多波长测量功能还有助于在单一波长激光器件的生产中提高效率并降低成本。

低功率输入时也可以保持高性能。

通过自动增益控制(AGC)功能，AQ6150系列可以在输入信号功率的基础上自动调整电子放大器的增益。这有助于Max. 限度提高波长精度和测量速度，即使输入信号功率低至-40dBm。

高速测量的同时确保增加吞吐量

调光源和可调光收发器的调整和界定需要对每个器件进行几百次波长测量。能否提高生产吞吐量，高速测量和处理能力是至关重要的。无论是AQ6150还是AQ6151，测量、分析并将结果传至PC仅需0.3秒。这一速度比横河之前的产品快5倍，极大地提高了生产吞吐量。在重复测量模式下，AQ6150系列每秒可以完成5个测量，非常适合实时监视波长的同时对光器件进行调整。

友好的用户界面

1、易于查看的彩色LCD

AQ6150系列的屏幕设计和直观性继承了横河极为chang销的光谱分析仪。此界面在研发测试和生产故障排除等应用中得到quan球众多用户的好评。

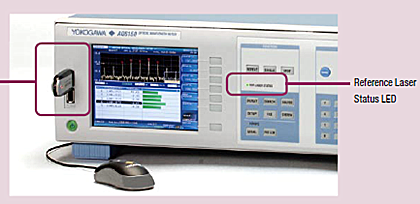

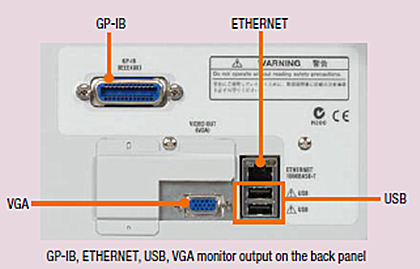

2、USB端口

用于与USB兼容的数据存储设备、鼠标和键盘。

创建测试结果时，用户可以通过文件功能将数据和屏幕截图保存到内部存储器或USB存储设备。

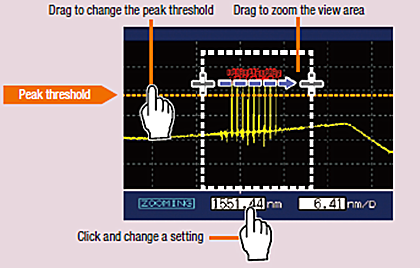

3、使用鼠标直接操作

使用USB鼠标可以轻松、直观地改变测量条件、执行分析和修改光谱显示范围。

在光谱图中，通过简单点击和拖动，可以放大或移动波形图。

4、通过LAN访问数据

标配的LAN端口可以为访问内存文件和从PC远程更新固件提供方便。

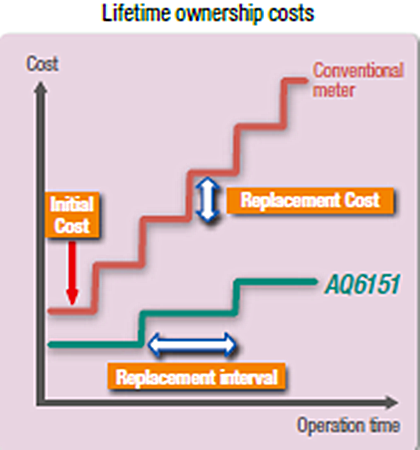

5、降低使用期成本

传统波长计的波长参考光源故障率高，更换成本也高，是影响产品整个生命周期成本的主要因素。

如何解决这些问题成为产品设计的主要目标之一。方法包括，一通过多种手段延长AQ6150系列光源的使用寿命，二降低仪器的整个更换维护成本。
