注意：

[1] 不包括连接器，在 1550 nm 处测量

[2] 仅使用 SM 和 PM 光纤版本进行测试。 对于 MM 版本，IL 高度依赖于光的 CPR 源和延迟范围，Min.  RL 35dB。

[3] 带 GUI 设置的速度可变

[4]适用于纤芯尺寸 >9 µm。 对于纤芯尺寸<9 µm 的情况，功率处理能力会降低。 大功率 可根据要求提供版本。

将延迟时间转换为可用空间长度的方程式：

T = L/C = L (m)/(2.9996x108m/s)

电力驱动要求

USB和RS232接口以及WindowsM GUI软件。

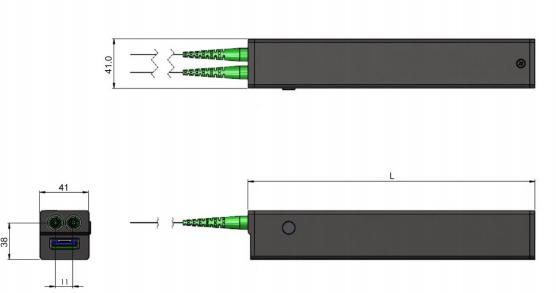

机械尺寸（单位：mm）（1200ps版本）

L=120mm 100ps   L=150mm  330ps   L=195mm 600ps   L=250mm 1200ps  L=450mm 2200ps

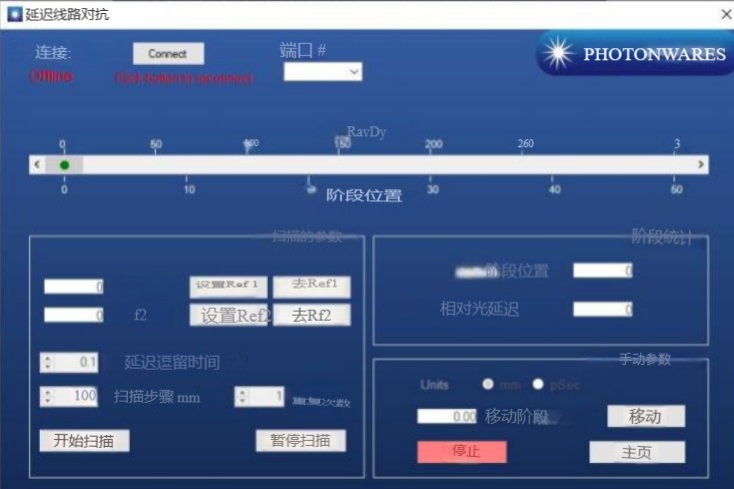

延迟线控制（通过 Windows GUI）：

通过 Windows GUI 进行控制：

1.   设置目标位置(mm/pSec)

只需在文本框中输入准确的位置数 (mm) 或延迟时间 (pSec) 或拖动滑块即可。 然后，单击“移动”按钮将设备移动到目标位置。

2. 设备归位

如果数字不正确，则设备需要进行归位校准。 只需单击“主页”按钮即可。

3. 扫描功能

将滑块拖动到目标位置/延迟时间，然后单击“Set Ref x”(x = 1,2)。 参考 x (x = 1,2) 将被设置。

转到参考 x”按钮将允许您将设备移至参考 x。

您可以决定此扫描的步长并延迟每个步骤的停留时间。 也可以设置重复次数。 点击“开始扫描”

将开始当前的扫描过程。 “暂停扫描”会暂停当前扫描，暂停后可以恢复扫描。

延迟线控制（通过 UART 命令（十六进制））

 通过 UART 命令控制（十六进制）：

 T波特率设置为9600-N-8-1。

1. 设置电机平台目标位置

CMD: 0x01 0x14 <位置z高字节> <位置高字节> <位置低字节> <位置z低字节>

RTN: 0x01 0x14 <位置z高字节> <位置高字节> <位置低字节> <位置z低字节>

E示例：0x01 0x14 0x00 0x01 0x38 0x80 -> 将设备设置为 80000 位置

对于 330 ps 设备，位置范围为 0-80000。 0 表示相对 0 皮秒。 80000 表示相对 333 皮秒。

对于 660 ps 设备，位置范围为 0-160000。 0 表示相对 0 皮秒，160000 表示相对 666 皮秒。

对于 1200 ps 设备，位置范围为 0-288000。0 表示相对 0 ps，288000 表示相对 1200 ps.

2.    读取电机平台目标位置

命令：0x01 0x15 0x00 0x00 0x00 0x00

RTN: 0x01 0x15 <位置z高字节> <位置高字节> <位置低字节> <位置z低字节>

3.    C检查电机级当前位置

命令：0x01 0x16 0x00 0x00 0x00 0x00

RTN: 0x01 0x16

4.    H归位校准

命令：0x01 0x20 0x00 0x00 0x00 0x00

RTN：0x01 0x20 0x00 0x00 0x00 0x00

5.    C检查归位状态

命令：0x01 0x21 0x00 0x00 0x00 0x00

RTN：0x01 0x21 0x00 0x00 0x00 <状态字节>

<状态字节>：0 – 归位完成，1 – 归位未完成

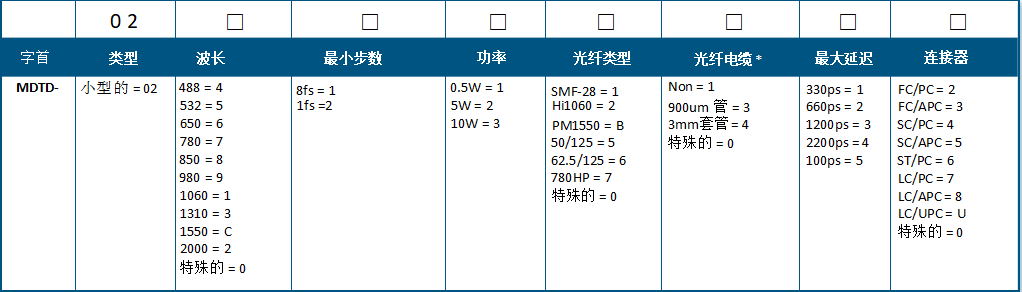

* 默认情况下，盒子上有两个连接器。 光纤电缆是成对的，每根长度为 1m，两端具有相同的连接器类型 对于特殊需求使“0”，并在采购订单中清楚地描述所有细节。
