滤波器的核心部件是光折射率成周期性变化的光纤布拉格光栅。当一束宽广谱的光束被传播到光纤布拉格光栅的时候，光折射率被改变以后的每一小段光纤就只会反射一种特定波长的光波，这个波长称为布拉格波长，而其它波长的光波都会被传播。因此测试时会在透射中出现凹陷及反射中出现峰值谱。应变的改变会同时影响光纤布拉格光栅有效的光折射率 以及光栅周期 ，因此可以改变光栅反射光波的波长。
产品特点极窄的滤波带宽、 宽波长可调谐范围：10nm、 超高信噪比、 好的滤波响应、 超低插损、 接受客户不同可选要求定制

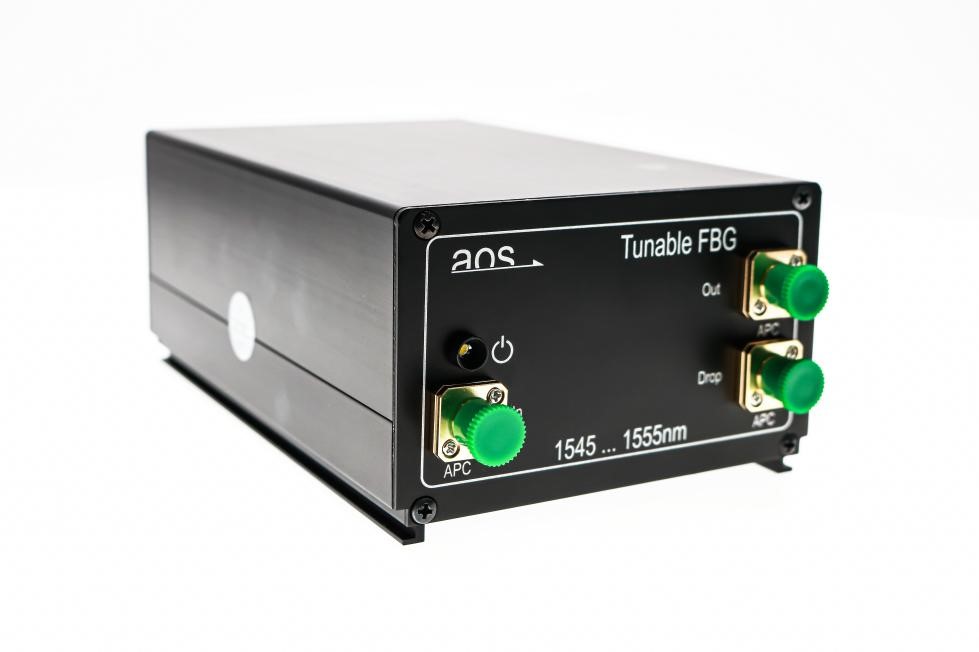

产品型号PC-TFBG-C-10-FA
应用领域用于DWDM系统的可调分插复用器可调谐激光器可调谐滤波器信道监测光谱学科学应用
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 工作波长
1550nm L1545nm-1555nm
参数 | 指标 |
中心波长 | 1550nm |
调谐范围 | 10nm(1545nm-1555nm) |
反射带宽 | 0.12nm@-1.0dB 0.145nm@-3dB 0.23nm@-20dB |
反射率 | 99% |
传输损耗 | 20dB |
光纤类型 | SMF28e |
光纤接口 | FC/APC |
电源 | DC12V / 400 mA (per channel) |
温度依赖性 | <25 pm/K通过软件进行电子补偿 |
操作温度范围 | 0 .. 45°C |
尺寸信息 | H: 69 mm L: 164 mm + 10 mm (Connectors) W: 104 mm |
重量 | 1000g (per channel) |
PC接口 | USB 2.0, Win32 and Win64 |

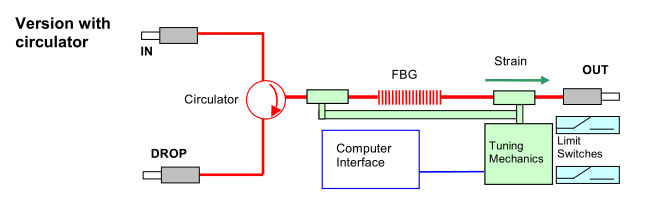

工作原理

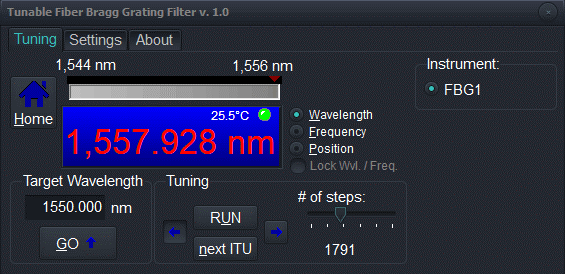

电脑控制界面

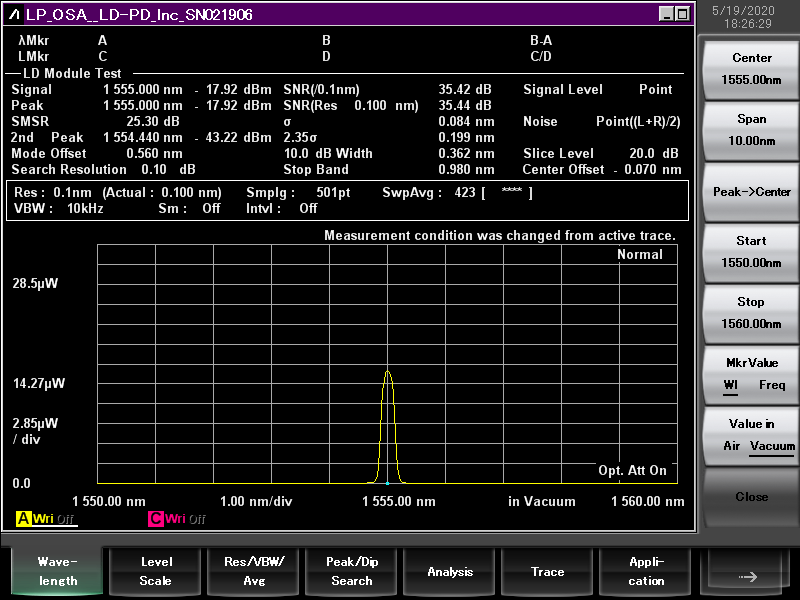

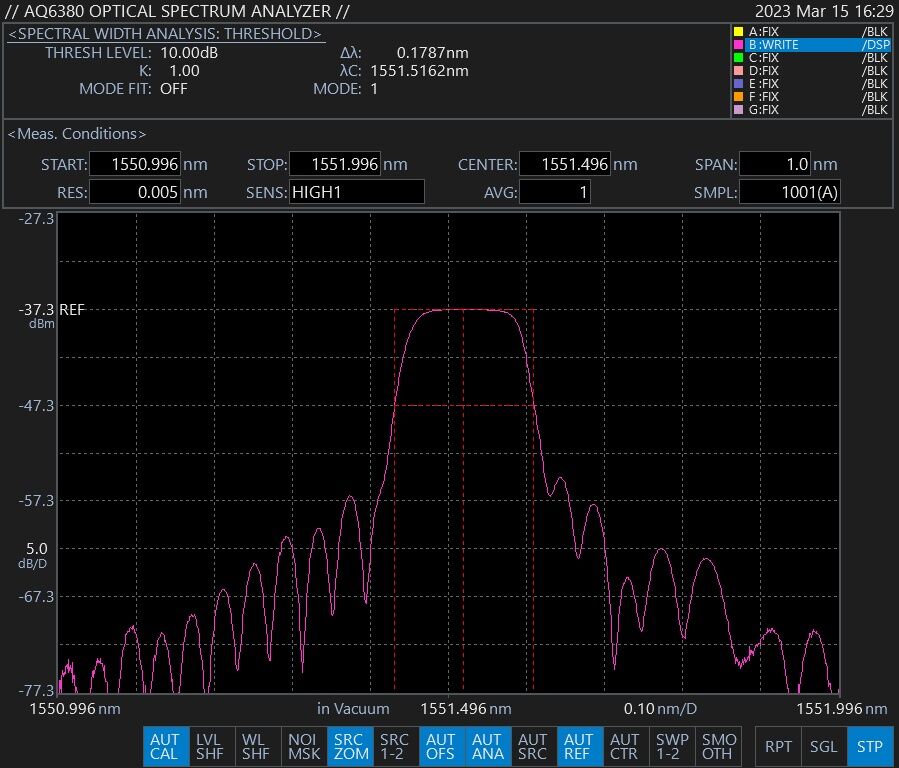

通过调节步进电机的测试光谱如下（1545nm-1555nm）：
23/03/15
23/03/15更新
