利用“啁啾”（FBG结构内周期的线性变化）光纤布拉格光栅技术，我们能够为FBG提供非常宽的带宽和高的抑制。我们可以提供广泛的中心波长、带宽和反射率。
产品特点
产品型号BB-FBG-99-30-FA
应用领域 WDM1300/1550nm带阻滤波器 ASE滤波噪声抑制 光纤内反射镜
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 带宽 连接头
1550nm 30nm FC/APC
参数 | 高级 | 标准 |
工作波长 | 800 .. 1620nm | 1535 ..1565nm |
反射率 | 5 .. 99.9% | |
FWHM | 2 .. 70 nm | |
插入损耗 | <0.15 dB (*) | |
终端连接方式 | 裸光纤、FC/PC、FC/APC、ST、SC/PC、SC/APC、DIN、SMA | |
封装 | 3mm标准管（长度不同），盒装 | |
在FBG的波长较低的一侧，由于辐射模式问题，IL可能显著较高。

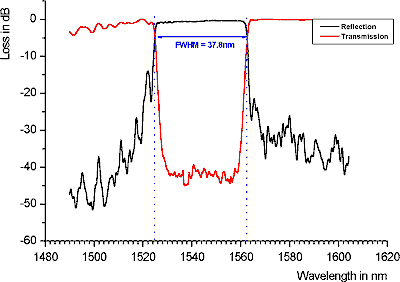

光谱特性（示例）
产品测试报告
Parameters | Requirement 条件 | Measurement 测量 | Unit |
Center Wavelength | ~1550 | 1550.42 | nm |
Bandwidth (FWHM) | >=30 | 34.3 | nm |
Reflectivity 反射率 | >95 | 99.64 | % |
side lobe Suppression | dB | ||
Conditions | SMF-28e Fiber,FC/APC Connectors | ||

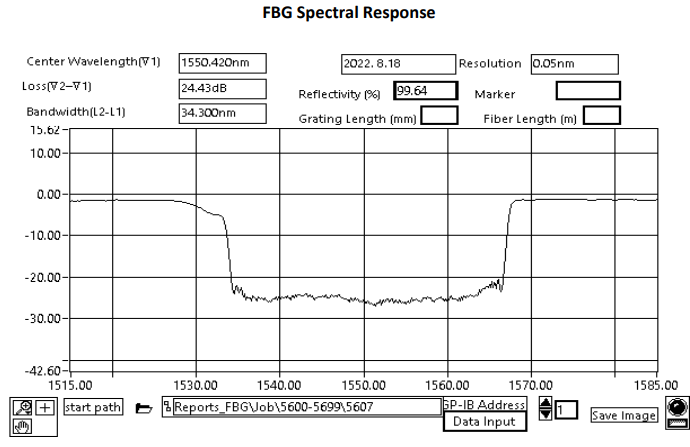

光纤光栅光谱响应
实测报告2023/09/18
实验目的 测试1550nm宽带FBG滤波器
实验仪器 1550nm宽带FBG滤波器、1550nmASE光源、光谱仪、光环形器
一、测试光源光谱图
二、实测光谱图

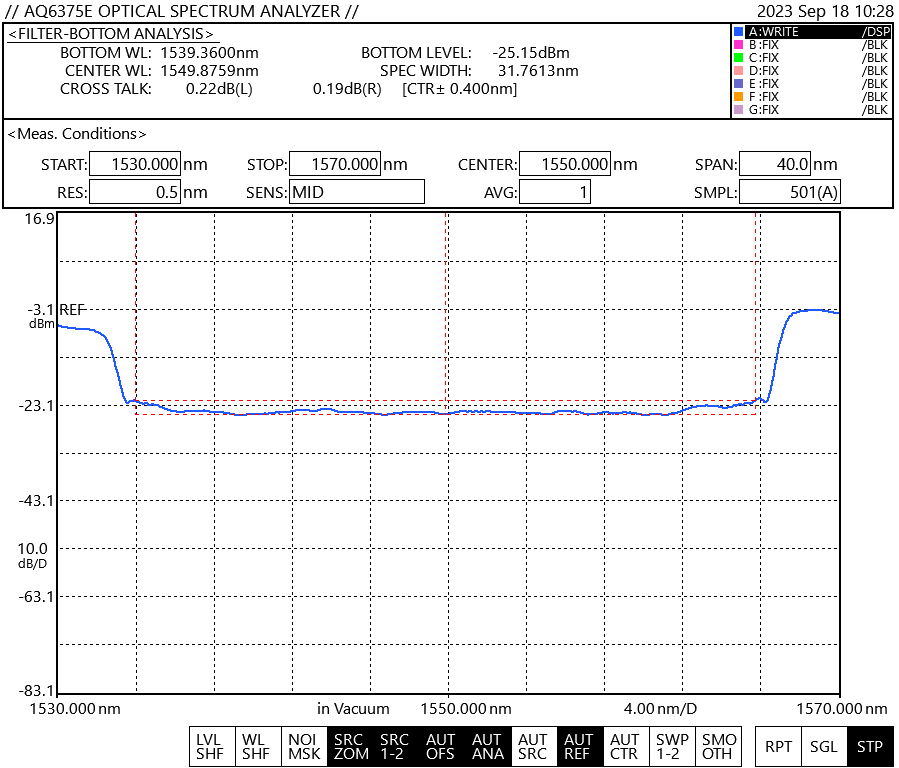

透射光谱

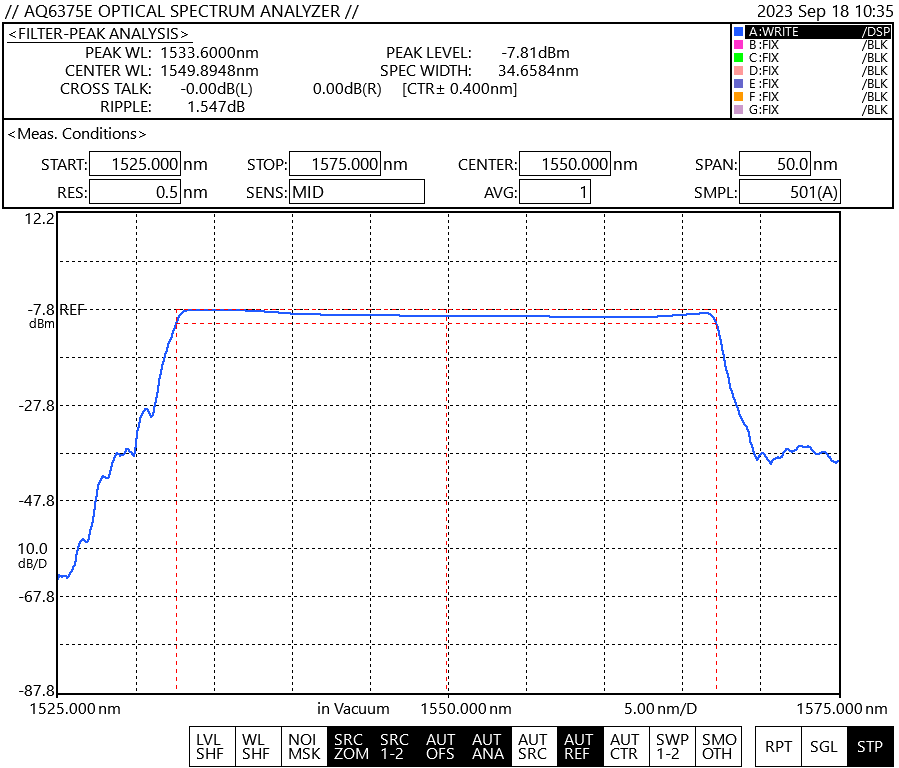

反射光谱
