这款手动可调谐光纤光栅滤波器用于手动调整1550nm区域内的中心波长（C波段）。Max. 可调谐范围大于15nm。该滤波器是基于FBG光纤光栅的压缩来实现的，通过手动调节千分尺旋钮，可以对FBG进行压缩或拉伸。调谐分辨率可达70pm。
产品特点手动可调、 调谐范围＞15nm、 可根据客户要求在C区（1520-1570 nm）选择中心波长、 光谱宽度（FWHM）0.2至0.5 nm，可定制、 调谐分辨率 70pm

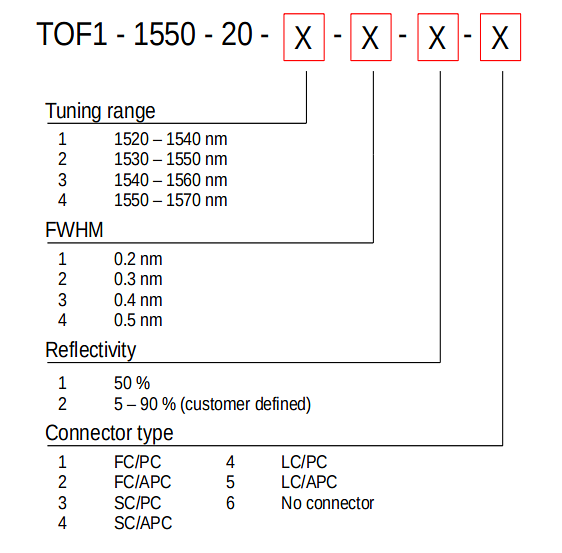

产品型号TOF1-1550-20-2-1-1-2
应用领域从宽带光源中选择波长噪声抑制例如用于在具有可调波长的EDFA放大器和传输系统中xWDM系统中的电信信道选择实验室测试和科学实验
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 带宽 反射率
1535-1550nm 0.2nm 50%
参数 | 数值 |
调谐范围 | > 15 nm |
中心波长 | 在C波段中可选 |
FWHM | Optional 0.2 – 0.5 nm (± 0.05 nm) |
反射率 | 5 – 90 % (± 5 %) |
插入损耗 | 3.5 dB* |
可调谐分辨率 | 70pm |
PDL | < 0.5 dB |
Max. 光输入功率 | > 500 mW |
工作温度范围 | 10 - 40 °C |
光纤类型 | SMF G.657.A2 |
光纤长度 | 0.5 or 1 m |
备注：*具体取决于选定的反射率
实验测试
操作步骤：
1、安装1550nm SLD激光器
2、用法兰连接激光器输出端和滤波器的一端
3、光纤滤波器的另一端连接到光谱仪，
4、通过手动旋转千分尺旋钮，选择波长
注意：不要将滤波器调整在Max. 压缩位置，否则光学机械系统可能会损坏或调整范围缩小。建议在完成工作后将滤波器释放到默认位置。

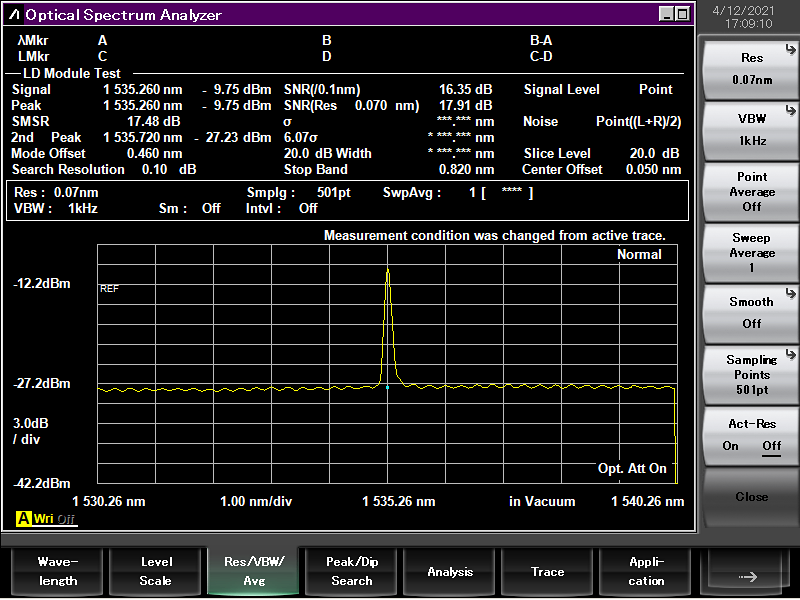

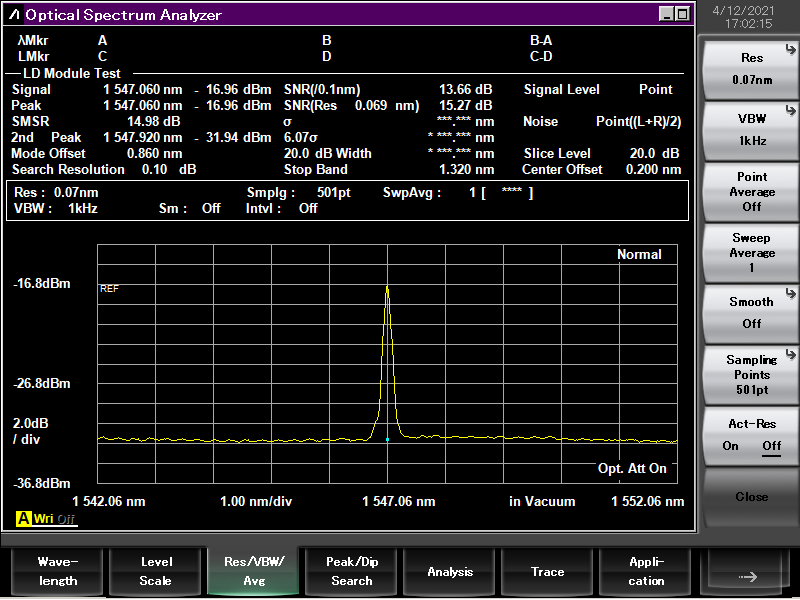

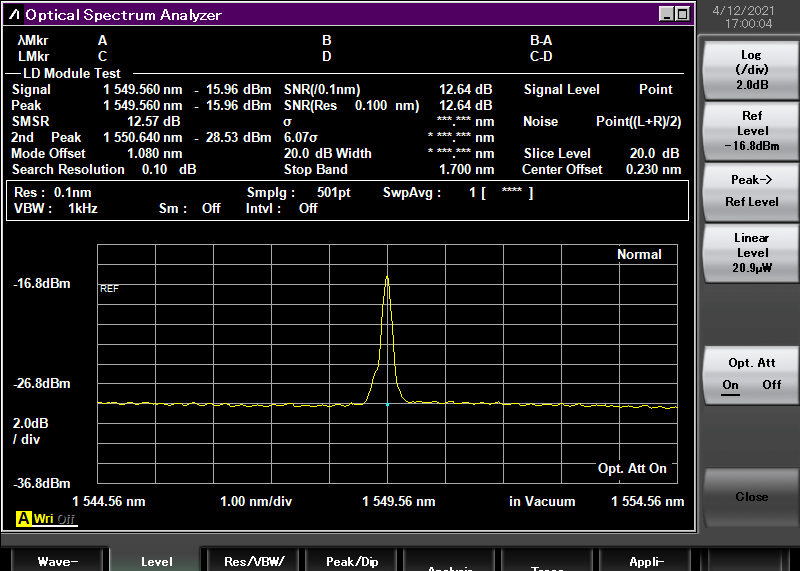

测试光谱图
无
