滤波器的核心部件是光纤布拉格光栅（FBG）。它是一种通过一定方法使光纤纤芯的折射率发生轴向周期性调制而形成的光栅。
产品特点 可调谐范围：+/-0.2nm、 活跃的波长稳定性、 根据要求，可提供极端的噪声抑制<50dB、 良好的光谱稳定性、 超窄带透射滤波器可选窄带宽信号，能够有效阻止其他光谱成分
产品型号UNLF-1550.12-SM-FA-P
应用领域 窄带信号传输 布里渊散射的过滤 ASE抑制 光纤激光器模式隔离 单光子计数/量子密码学
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长可调谐范围 线宽
1550.12nm 0.5GHz

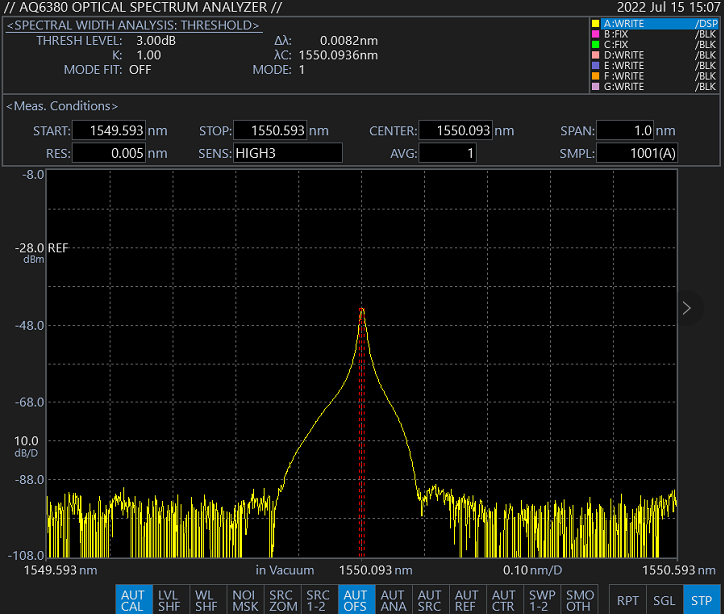

光谱图原始数据及图片
CTRWL | 1550.093 |
SPAN | 1 |
START WL | 1549.593 |
STOP WL | 1550.593 |
WLFREQ | 0 |
REFL | -28 |
LSCL | 10 |
RESLN | 0.005 |
CUSTOM RES | 0 |
AVG | 1 |
SMPLAUTO | 0 |
SMPL | 1001 |
SMPLINTVL | 0.001 |
HIGH3 | |
SENS LEVEL | -89 |
MEAS | |
LSUNT | 0 |
NMSKH | OFF |
RESCOR | 0 |
SMOOTH | 0 |
MEASWL | 1 |
MODELNAME | AQ6380 |
NEBWCAL0 | 11195 |
NEBWCAL1 | 11195 |
NEBWCALWL | 0 |
RESCAL0_0 | 9846 |
RESCAL0_1 | 236 |
RESCAL0_2 | -367481 |
RESCAL1_0 | 10000 |
RESCAL1_1 | 0 |
RESCAL1_2 | 0 |
测试光谱图及波长调谐曲线
规格 | 高级 | 标准 |
中心波长(CW) | 1342/1531/1550nm | |
可调谐范围 | +/-0.24nm | |
线宽(FWHM) | 0.005-0.040nm;0.5-5.0GHz | |
SNR | 55dB | 35dB |
PDL | <0.2dB | |
插入损耗* | <2.9dB | <2.0dB |
稳定性@10-45℃ | +/-2.5pm | |
接口 | FC/PC,FC/APC,ST,SC/PC,SC/APC,DIN,SMA,(根据要求，可以提供3mm缓冲光纤引线) | |
工作温度 | 10-45℃ (可以根据客户要求定制) | |
封装 | 台式设备(根据要求，可提供19插槽模块) | |
Max. 输入功率 | 500mW(根据要求，可以提供zui高达2W) | |
面板介绍
前部面板：
1、刻度盘：内部刻度计数为1-9.每改变一个数字，温度改变0.02℃。外部刻度每转一圈可改变内部刻度一个数字。通过刻度盘来改变温度，从而调谐波长。
2、In (APC ): 光纤输入端
3、Out(APC):光纤输出端
4、在刻度盘上的有一个制动杆来防止设定值的意外调整。按顺时针方向将制动杆推到刻度盘的制动器上，逆时针方向将制动杆向后推以释放制动器。
后部面板：
1、NTC out：用于监视滤波器的实际温度。
2、电源：5.0V和2A的直流电源
操作步骤：
1、滤波器插上电源线
2、光纤输入端口连接宽带光源
3、光纤输出端口连接光谱仪
4、通过刻度盘旋钮来调节温度变化，并在光谱仪上观察波形
注意事项：
1、电源采用输出为5.0V和2A的直流电源
2、请慢慢调整率滤器，因为该仪器基于热膨胀，设置之后需要一个时间延迟才能稳定。如果调整过快，可能不会达到预期值。出于同样的原因，请给设备一个初步的预热，正常运行时间约5到10分钟后，再打开仪器。
3、光纤连接端口在不使用时盖上端帽，以免弄脏。
4、清洁仪器时不要使用液态。
