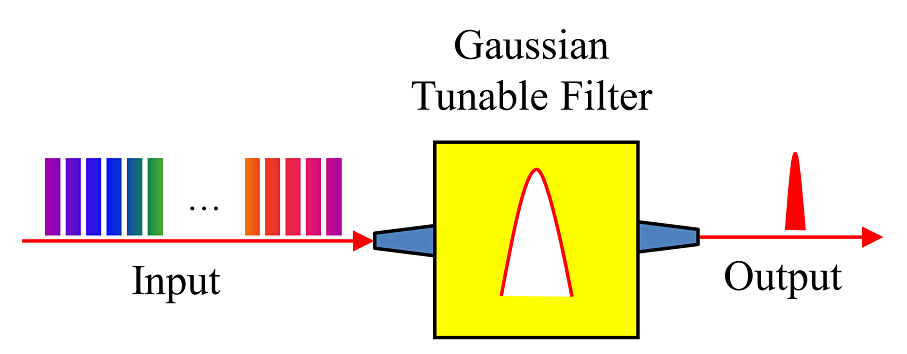

高速可调谐带通滤波器。作为一个双端口光学模块，输入端口接收宽带多波长的光，并且只接收一小部分入射信号通带内允许通过滤波器并被引导到输出端口。所选波段的中心波长可调谐到工作波长范围内的任何位置。在我们的设计灵活，传输带宽，波长调谐范围可定制。
产品特点 高速波长调谐、 宽工作波长范围、 平顶/高斯滤波器形状、 无活动部件、 超过10亿个周期
产品型号WLTFNM-P-1550-160-SM-FC/APC
应用领域 光谱分析仪引擎 ASE噪声抑制 光通道诊断 测试和测量仪器 波长锁定器的信道选择
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 波长可调谐范围
1550nm 160nm
中心波长 | 1310nm±15nm | 1550nm±20nm |
调谐区间 | 160nm | |
插入损耗1 | 1.5dB typ., 2.5dB max. over 60nm tuning range and 3.0dB max. over 120nm tuning range (connector exclusive) | |
FWHM 带宽 | 1.80nm, 1.50nm,1.40nm, 1.20nm,0.85nm, 0.80nm,0.70nm, 0.60nm,0.55nm, 0.50nm,0.45nm, 0.40nm,0.35nm, 0.30nm,0.25nm, 0.20nm,0.15nm, 0.10nm. | |
波长分辨率 | 0.02nm | |
波长重复性 | ±0.02nm | |
PDL | 0.08dB typ./0.15dB max over 60nm tuning range and 0.15dB typ./0.30dB max over 120nm tuning range (SM fibre pigtail only) | |
消光比 | 20dB (Connector exclusive, PM fibre pigtail only) | |
谱形 | Gaussian-Shape | |
Bandwidth Ratio of 3/20/30dB | ~1/2.5/3.5 | |
带宽浮动值 | ±4% over 60nm and ± 6% over 160nm | |
操作光功率 2 | 500mW (CW) 1W/2W可选 | |
回波损耗 | >45dB | |
带外抑制 | >45dB (Transmission peak to the average of background) | |
PMD | <0.2ps (SM fiber pigtail only) | |
Group Delay | <0.1ps/nm | |
尾纤类型³ | SMF-28e | |
Panda PM1300 | Panda PM1550 | |
操作温度 | 10°C to 50°C | |
存储温度 | -10°C to 75°C | |

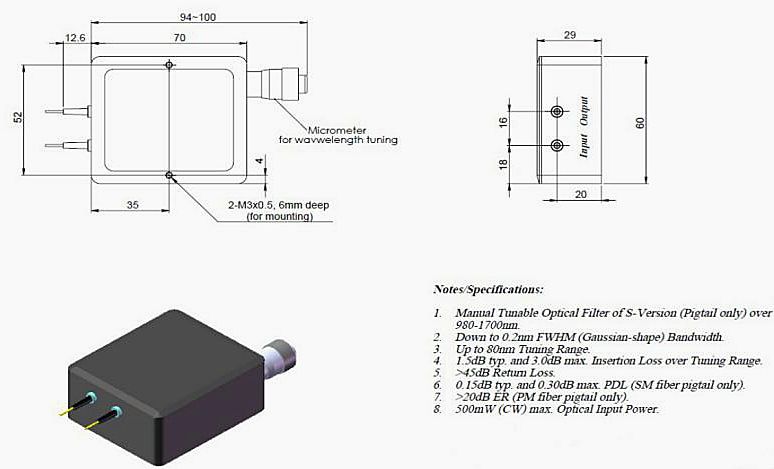

尺寸 | See drawings below | |
重量 | <0.5kg typical | |
其他 | RoHS compliant | |
注意事项 | ¹ Up to 200nm tuning range is available on request. | |
² High power version up to 5.0W (CW) is available on request. | ||
³ PM fibres aligned in PM slow axes (fast-axis blocking) or specify others. | ||

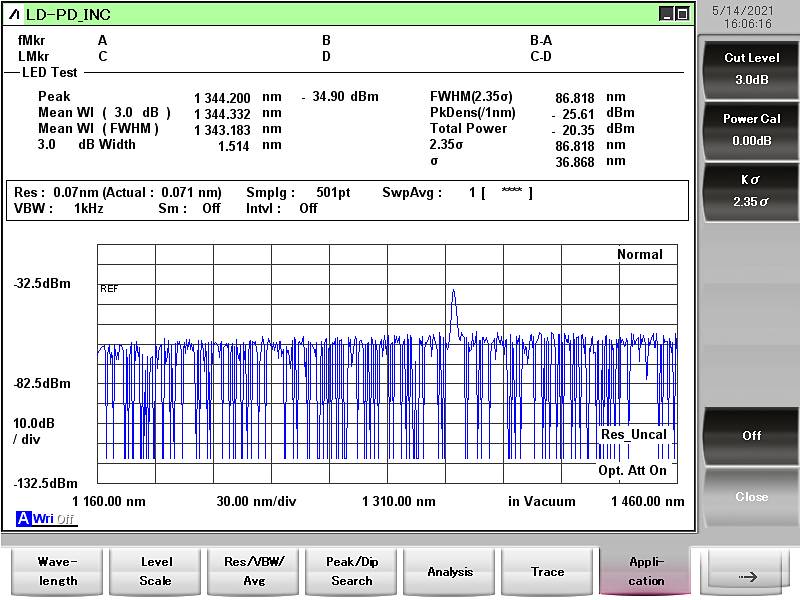

光谱分析

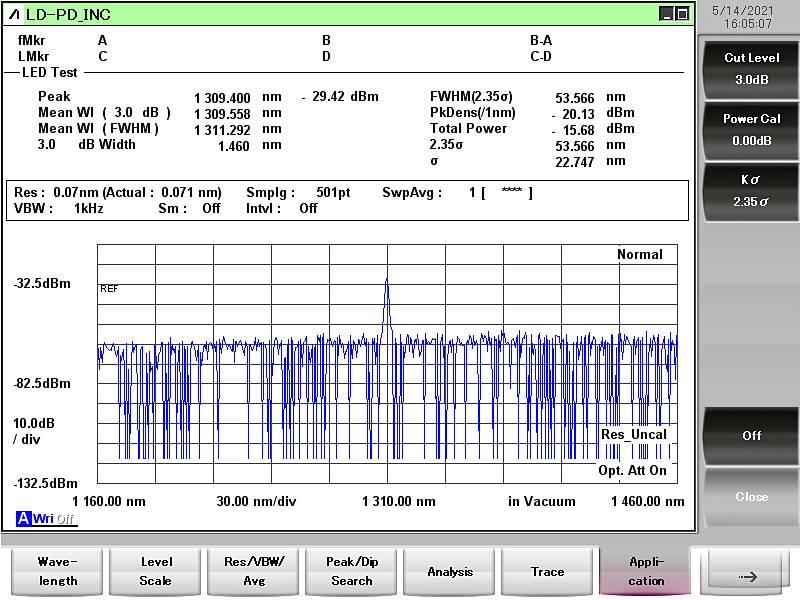

1、1310nm滤波器光谱分析
操作步骤及注意事项
步骤：
1. 最左边端口为输入端口input，连接1310nm SLD 台式光源
2. 右侧端口为输出端口output，连接光谱仪，
3. 可通过手动调节千分尺旋钮前后调节滤光片的透射中心波长，从而实现选择波长的传输
注意事项：
1. 如果感觉螺丝旋钮不顺畅或听到擦伤噪音，请停止旋转。
2. 请避免拆下调整螺丝，不要试图将任何东西(即螺丝刀)穿过螺丝的螺纹孔。
型号及订购
例如：WLTFNM-P-1550-160-SM-FC/APC
工作波长：1550nm
可调谐范围：160nm
光纤类型：SM
连接头：FC/APC
