筱晓光子的光纤滤波器采用特殊的光纤结构，从不同波长的光波中选出或滤除特定波长光波的光器件。我们可以根据用户需要提供不同光功率版本的滤波器件，可用在密集波分复用光纤通信、频分复用光纤通信、光谱测试、光纤传感器、光纤激光器和光纤放大器等领域。如需定制中心波长、工作温度或特定的工作带宽,请联系我们定制。
产品特点宽通带范围、 低插入损耗、 高通道隔离度、 稳定工作特性
产品型号WLTF-FL-O-FT-1300-100-2.5
应用领域 光纤放大器 WDM&DWDM系统 光纤设备 光纤激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 波长可调谐范围
1300nm 100 nm
（1）产品规格参数
参数 | 规格表 | |
产品编号 | WLTF-FL-O-XXXX-YY-ZZ | |
波长滤波器 | 中心波长 | XXXX : 1300 nm |
可调谐范围 | YY : 100 nm | |
调谐分辨率 | 0.01 nm | |
FWHM | ZZ : 2.0 ~ 20.0 nm @ CWL | |
带外抑制比 | ≥ 40dB | |
滤波器形状 | Flat-top | |
滚降 | 22 dB/nm (typ.) (-3dB to -33dB level) | |
内置衰减器 | 可调范围 | 0 to 30 dB (typ.) |
可调分辨率 | 0.1 dB | |
精确度 | ± 0.5 dB (typ.) | |
内置功率检测器 | 检测范围 | +27 to -50 dBm |
检测分辨率 | 0.001 dB | |
精确度 | ± 0.5 dB (typ.) | |
系统插入损耗（CWL） | ≤ 3dB (typ.) | |
光端口回波损耗 | ≥ 45dB | |
偏振相关损耗（中心波长处） | 0.15 dB (typ.) | |
Max. 输入功率 | 300 mW | |
输入输出光纤类型 | SMF (Corning SMF28e) | |
连接接头 | FC/PC | |
（2）通用标准规范
参数 | 规格表 |
远程接口定义 | RS232C / IEEE488.1 (GP-IB) |
电源 | AC100 to 240 V (50/60 Hz) |
功耗 | ≤ 6 W (5.5 W typ.) |
尺寸（高×宽×深） | 88 × 260 × 350 mm (* 不包括凸出部分) |
重量 | ≤ 5 kg |
温度 | Operation : 0 to 40 ºC / Storage : -10 to 60 ºC |
（3）选项
No. | 说明 | No. | 说明 |
012 | FC/APC连接器 | 081 | 删除OATT和OPM功能 |
013 | SC/PC连接器 | 082 | 窄带宽（0.1-1nm,高斯型） |
014 | SC/APC连接器 | 083 | 窄带宽（1-2.0nm,平顶型） |
019 | 其他可定制连接器 | 122 | 机架安装套件
|
（4）应用演示与案例展示

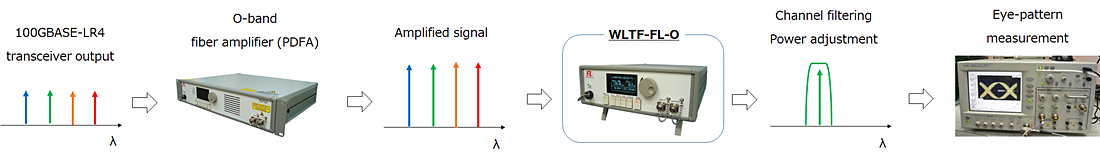

Application of WLTF-FL-O for 100GBASE-LR4 transmitter testing
透射光谱案列
1、WLTF-FL-O-80-2.5 (FWHM: 2.5 nm)

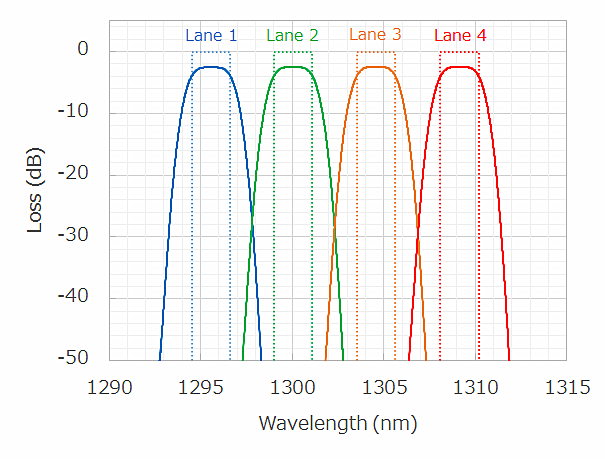

Example 1: Tuned to 100GBASE-LR4 wavelengths

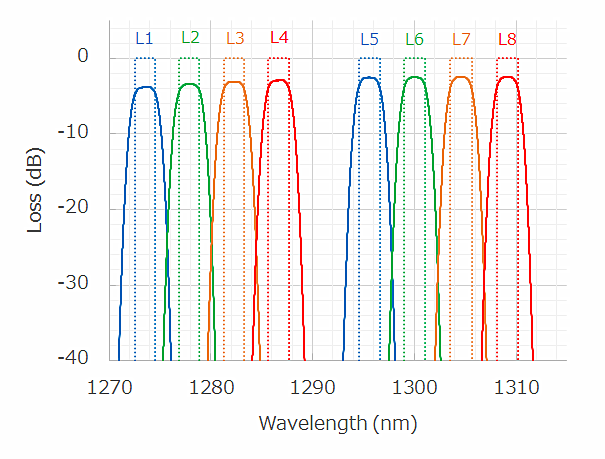

Example 2: Tuned to 400GBASE-LR8 wavelengths
2、WLTF-FL-O-80-6.0 (FWHM: 6.0 nm)

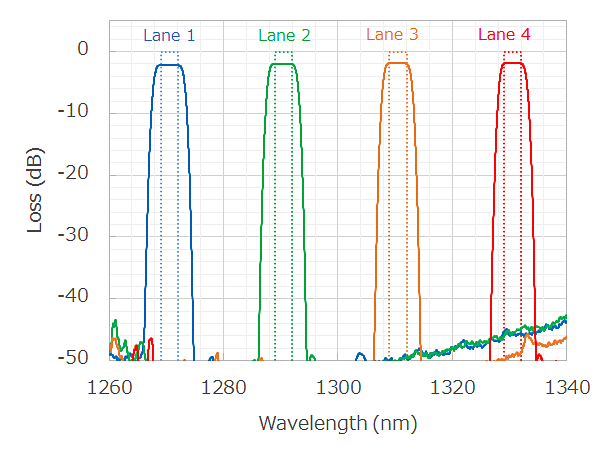

Example 1: Tuned to 100GBASE-CWDM4 wavelengths
型号及订购
WLTF-FL-O-FT-XXXX-YY-ZZ
XXXX: Center Wavelength
YY: Tuning Range
ZZ: FWHM
ex.) WLTF-FL-O-FT-1300-100-2.5 , WLTF-FL-O-FT-1300-100-6.5
