VIS-MFC -LMA系列大芯径光纤耦合器基于我司单模光纤熔融拉锥机IPCS-5000-LMA研制生产出来的一款用于可见光波段分光的耦合器，性能优良，不同于广泛应用于光纤通信系统中的多模光纤（50/125, 62.5/125），大芯径光纤通常用于传输较大的激光功率以及特殊的工作波段。同时，由于光纤芯径大，数值孔径高等特点，大芯径光纤分光的均匀性及稳定受到多种因素的干扰（例如激光器模式、激光注入方式等）。
产品特点熔融光纤耦合器，用于405nm 440nm 488nm 532nm 633 nm、 50:50、75:25、90:10或99:1的耦合比、 2.0 mm窄键FC/PC或FC/APC接头、 每个分路器附带各自的测试报告 操作功率：10W
产品型号VIS-FC-W0440-S12-CR5050-1-9-MM4A
应用领域 可见光通讯 功率监控 光学分路 测试仪器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 分光比
440nm 50：50
VIS-SMA905-LMA-440参数 | |
中心波长 | 440nm |
带宽 | ±80 nm |
插入损耗 | ＜3.7dB |
回波损耗 | ＞55dB |
光纤类型 | 200/230 NA0.37 or 400/440 NA0.22 or 600/630 NA0.22 or 105/125 NA0.22 |
可以制作结构 | 1X2,1X3,1X4……1X16 |
操作功率 | 10w |
连接头 | SMA905 |
工作温度 | -10-+150℃ |
存储温度 | -45-+85℃ |
PDL | ≤ 0.15 dB |
均一性 | ≤ 1.0 dB |
尺寸信息 | |
封装尺寸 | Φ6.0*60不锈钢管 |
尾纤长度 | 1m |
是否充电工作 | No |
注：1.所有的测试结果并不包含接头
2 .更好的参数或者其他需求我们可以接受定制

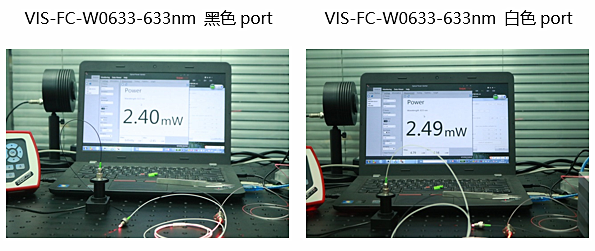

单点数据测试1X2,50:50（440nm，5mw单模光纤耦合激光器测试为例）
型号及订购
VIS-MFC- W□□□□-S○-CR▽-☆-△-XX
W□□□□：Wavelength
0405:405nm
0440-440nm
0488:488nm
0532:532nm
0633:633nm
*****
0650:650nm
S○：Port Structure
12:1x2
22:2x2
13:1x3
33:3x3
……
116:1X16
CR▽：
0199: 1:99
1090: 10:90
5050: 50:50
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 3mm Loose Tube
XX: Fiber and Connector Type
MM4A=MM400/440+ SMA905
MM6A=MM600/630+ SMA905
MM2FA=MM200/220+ FC/APC
MM1FA=MM105/125+ FC/APC
