905（p）型可变比耦合器由安装在基板块中的光学接触抛光纤维制成，基板块在接触平面中具有横向运动，以调整芯到芯的分离距离。在PM光纤的情况下，在运动过程中保持快轴和慢轴的方向。可忽略不计的厚油层用于润滑基底块并确保平稳运动。在实验室条件下，长期配比稳定性优于1%。
产品特点精确的比率调整、 低超额损耗、 低背向反射、 低串扰，低偏振、 高工作带宽、 保偏型或非保偏型
产品型号905P-M
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长
0.750-2.04 um
905（P）/905（P）-M的产品数据
偏振维持(Polarization Maintaining)
可变比率(Variable Ratio)
渐逝波耦合器(Evanescent Wave Couplers)
型号905 SM 为非PM版本
型号905P 为PM版本
905（P）-M型远程控制型版本
905(P) / 905(P)-M产品参数
1. 偏振隔离 Polarization Isolation(室温，连接后测量):
-24dB典型值 - 22dB保证值
2. 标准耦合比:0-99%(根据要求提供其他范围)
3. 超额损失:< 0.15dB
4. 光纤头:1m标准长度(或更长)
5. 波长:0.750至2.04 um
光纤耦合器带宽测试
耦合器带宽
耦合器带宽，即耦合器比随波长的变化而变化，是耦合器比的复杂函数。如下图所示，其中可调谐耦合器(型号905P) 测量的耦合比曲线在波长1537nm和1552nm处叠加。
可调耦合器通过改变纤芯间距来工作；纤芯靠近，耦合增加。如果在纤芯间距Min. 化之前耦合度增加到100%，就会发生过耦合现象。过耦合导致光耦合回原来的光纤，从而降低耦合比。对于间距很小的情况，可能会有几个过耦合周期。
如图1中的A所示，对于优秀次50/50 (3dB)设置，波长变化1%时，会发生3%的耦合变化。
耦合位置也可以设置在150%(过耦合)位置，标记为B，该位置更敏感，耦合变化为7.5%。

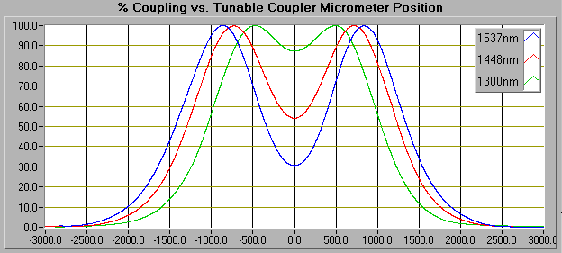

下图显示更宽波长的测量耦合曲线。

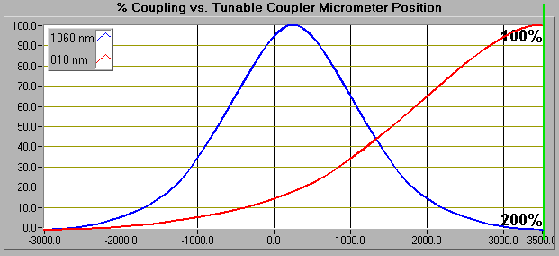

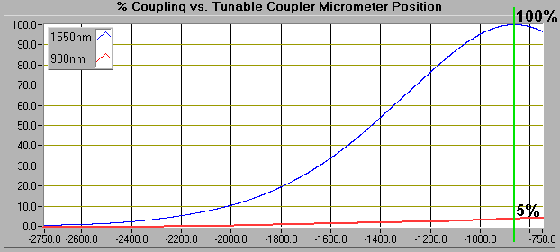

低损耗 WDM（型号954P-P），例如比率为 1550/980 和 1060/810 的 WDM，可以利用这种耦合关系来制造，如下所示。
