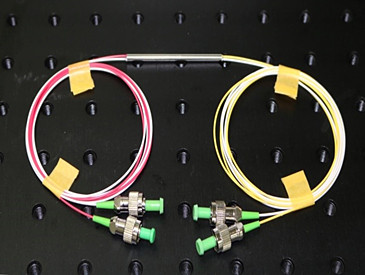

这些2x2保偏(PM)光纤耦合器设计用于460-2200 nm，可选择的耦合比有50:50、75:25、90:10或99:1。2x2耦合器是双向的，可用于分离和混合信号(请看2x2耦合实例标签)。 保偏耦合器使用熊猫型保偏光纤制造，因此它们可在光沿着光纤慢轴发射时维持较高偏振消光比(PER)。如右图所示，应力棒平行于光纤纤芯并施加应力，在光纤纤芯中产生双折射，从而实现保偏工作。保偏耦合器的典型应用包括光学传感器、光学放大器和光纤陀螺仪。
产品特点980/1064/1550/1310nm保偏光纤耦合器 、 分光比50:50、75:25、90:10或99:1 、 双向耦合(任一端都可用作输入端) 、 2.0 mm窄键FC/PC或FC/APC接头 、 每个耦合器都包含单独的测试报告
产品型号NIR-PMFBC-W1550-S2-CR5050-1-9-PA
应用领域保偏光纤放大器光纤陀螺仪光学传感器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 分光比
1550nm 50：50
结构 | 单位 | 1×2/2×2 | |||
类型 | Polarization-Maintaining Fiber optic Coupler(PMFBC) | ||||
工作波长 | nm | 980 or 1064 or 1310 or 1550 | |||
工作带宽 | nm | ±15 | |||
Max. 插入损耗 | 50/50 | % | 3.60/3.60 | ||
30/70 | % | 5.75/2.10 | |||
10/90 | % | 11.60/1.00 | |||
5/95 | % | 14.80/0.80 | |||
2/98 | % | 18.50/0.45 | |||
1/99 | % | 22.00/0.40 | |||
消光比 | dB | CR>5% | ≥20.00 | ||
5%≥CR>1% | ≥18.00 | ||||
回波损耗 | dB | ≥50.00 | |||
方向性 | dB | ≥55.00 | |||
工作温度 | Deg. | -5-75 | |||
存储温度 | Deg. | -40-85 | |||
光纤长度 | m | 1.00±0.10 | |||
光纤类型 | Panda PM Fiber | ||||
光纤直径 | um | 250 | 900 | 900/2000/3000 | |
封装尺寸 | mm | 2.4x25,3×35,3×54 | 3×54 | 90×16×10 | |
备注：
1. 所有的测试结果并不包含接头，加接头差损增加0.3dB
2. 更好的参数或者其他需求我们可以接受定制
3. 如需定制波长，耦合比和接头选项，请联系我们:info@microphotons.com。

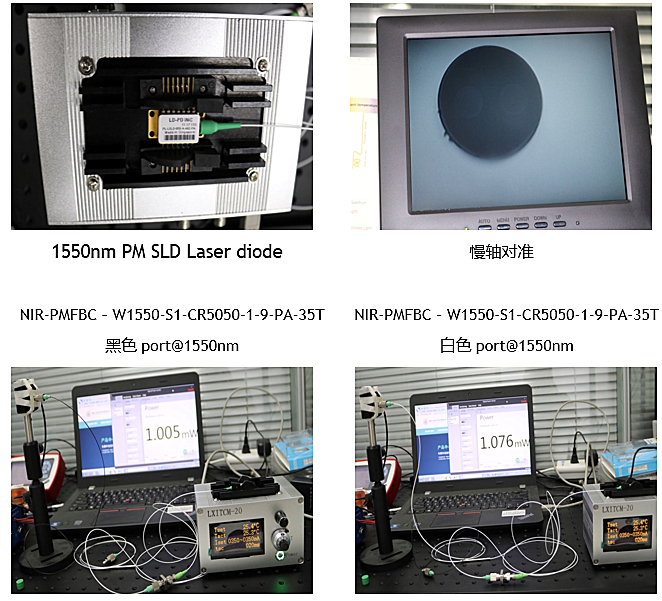

单点数据测试1X2,50:50,1550nm保偏光纤耦合器（宽带SLD 中心波1550nm,谱宽：30nm 2.5mw保偏SLD激光器测试为例）
型号及订购
NIR-PMFBC - W□□□□-S○-CR▽-☆-△-XX-□□
W□□□□：Wavelength
1064:1064nm
1310:1310nm
1392:1392nm
1512:1512nm
1532:1532nm
*****
1550:1550nm
1650:1650nm
1742:1742nm
S○：Port Structure
12:1x2
22:2x2
CR▽：
0199: 1:99
1090: 10:90
2575:25:75
5050: 50:50
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 3mm Loose Tube
XX: Fiber and Connector Type
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
PN=None 无接头
