筱晓光子的低沉本耦合器具有固有的性能优势，因为波导芯没有变形或逐渐变细。这些器件具有低损耗和后向反射。而且，较短的相互作用长度（1-2毫米）允许实现小型设备封装。该界面基本上在相同的二氧化硅表面之间的光学接触中消失。没有中间材料会随年龄或环境影响而改变其折射率或厚度。耦合器的光学性能好象纤维是熔融的，并且在温度变化的情况下非常稳定。，在玻璃基板块中对纤维进行侧面抛光，以去除纤芯一侧的包层材料，而不会扭曲纤芯区域。对于PM纤维，只剩下一个应力构件。将两根抛光的光纤以其偏振轴对齐的方式进行光学接触，并通过the逝波相互作用实现纤芯之间的耦合。基板块的精确加载可确保纤维在很宽的温度范围内保持低应力接触。
产品特点低损耗和背反射 、 高隔离度 、 比值随温度变化小 、 紧凑的包装 、 标准保偏（PM）光纤 、 具有PM或SM输出的低比率丝锥 、 带宽是耦合比的函数 、 在慢轴和快轴上操作

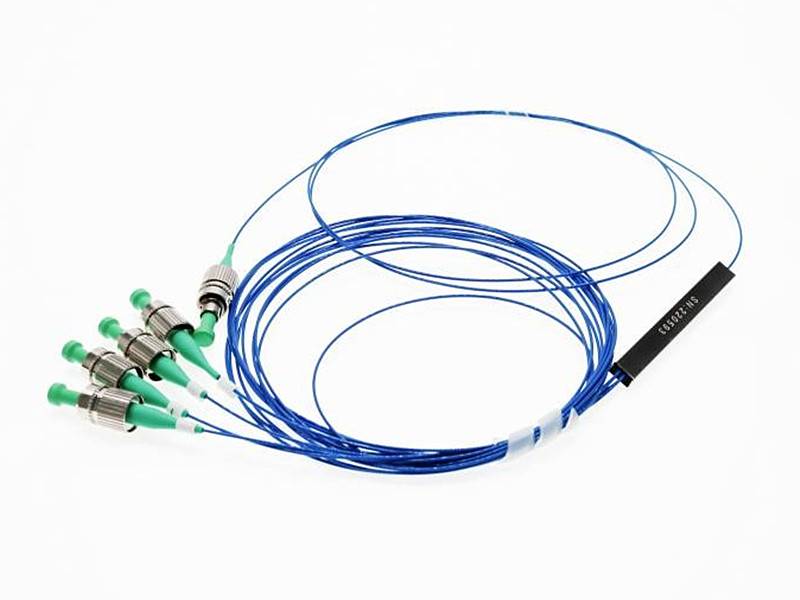

产品型号MPC-7-14-A-I-E-M-1-3
应用领域信号的保偏多路复用 极化管理 光纤放大器 功率监控 相干通信 光纤陀螺
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 光纤接头
1310nm FC/APC
参数 | 单位 | 值 | ||
结构 | 1x4 | 1x8 | 1x16 | |
工作波长 | nm | 1310/1550 | ||
带宽 | nm | ± 30 | ||
插入损耗 | dB | ≤ 7.8; Typ. 7.3 | ≤ 11.3; Typ. 10.8 | ≤ 14.8; Typ. 14.3 |
波长独立损耗 | dB | ≤ 0.5, Typ. 0.3 | ≤ 0.7 | |
各通道损耗差异性 | dB | ≤ 0.8 | ≤ 1.0 | |
回波损耗 (PC connector type) | dB | ≥ 45 | ||
方向性 | dB | ≥ 50 | ≥45 | |
消光比 | dB | ≥20 | ≥ 20 | |
光纤类型 | PM Panda Fiber | |||
封装尺寸 | mm | 80 x 20 x8 | 160 x 160 x 10 | 160 x 160 x 10 |
备注：对于没有连接器的设备，IL将降低0.3dB，RL将增加5dB， ER增加2dB。 连接器与PM光纤的慢轴对齐

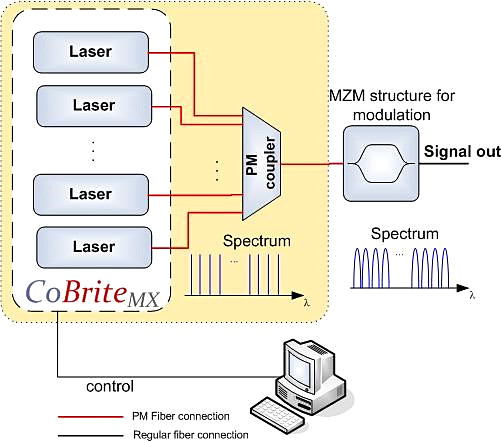

典型应用结构
型号及订购
MPPC | 波长 | 结构 | 等级 | 封装 | 光纤 | 尾纤 | 长度 | 接头 |
4=1550nm | 14=1×4 18=1×8 | P=Premium | I=M6 | E=Panda Fiber | M=900μm loose tube | 0=0.5m | 0=None |
注意：1.可以定制种子波长；2.参数可以根据客户
