利用法拉第旋转效应制成的光纤隔离器由隔离器芯件、分支光纤准直器和套管组成。外磁体管等部件。可根据需要设计不同工作波长的旋转磁芯。如果单级铁芯的隔离不够，也可以制作双级隔离器芯件。Idealphotonics可提供1310nm/1550nm的自由空间单/双级隔离器。
产品特点波长可选1310/1550nm 、 低插入损耗 、 高隔离度和高稳定性
产品型号IDP-13/15-FSI-DS
应用领域多普勒激光雷达光纤应用系统实验室研究R-OTDR光纤OFDR光纤
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 工作带宽
1310/1550nm ±15nm
参数性能 | 单位 | 性能指标 | |
级别类型 | / | 单级 | 双级 |
中心波长 | nm | 1310，1550，1570 或 定制or customized | |
带宽范围 | nm | ±15 | |
典型插入损耗（@23℃） | dB | ≤0.10 | ≤0.20 |
插入损耗 | dB | ≤0.25 | ≤0.40 |
典型峰值隔离（@23℃） | dB | ≥40 | ≥58 |
隔离度（±15nm） | dB | ≥32 | ≥50 |
偏振模式色散PMD | ps | 0.05 | |
典型晶体通光截面 | dB | 0.67*0.67，0.76*0.76，1.25*1.25或定制 | |
承载功率 | mW | ≤500 | |
零件表面质量（S/D） | / | 20/10 | |
工作温度 | ℃ | 0~+75 | |
存储温度 | ℃ | -40~+85 | |
温度循环 | PCS | 500 | |
双85实验（温度85℃/湿度85%） | H | 500 | |
封装内径（A)/外径(B) | mm | 2.8/1.8，1.8/1.0或定制 | |
封装长度（ L ) | mm | 4.0 ,3.0 或 定制 | |
备注：
①以上是常温下测试未含连接头的数据
②产品已通过可靠性验证。

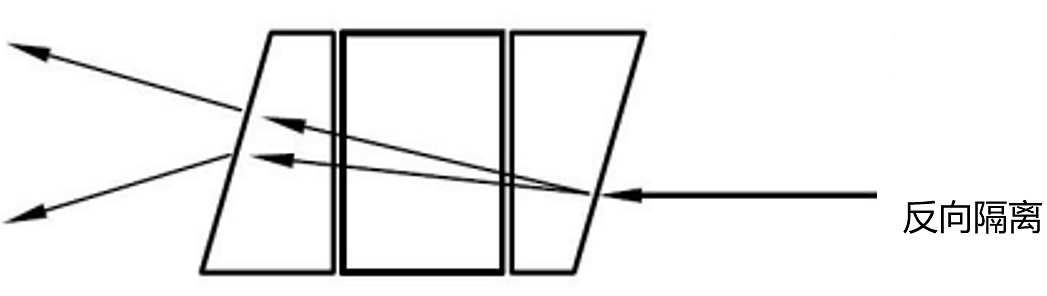

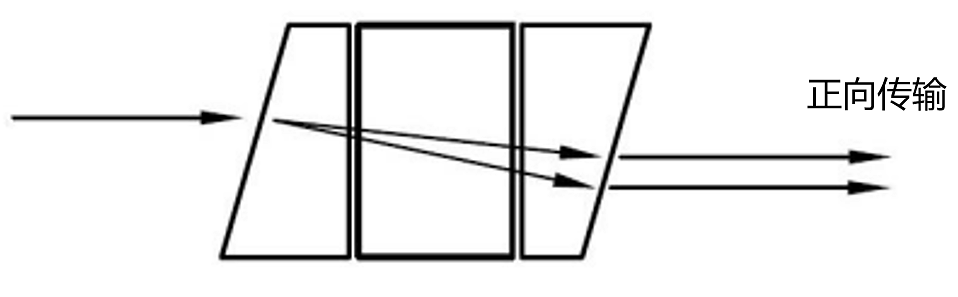

光隔离原理图
型号及订购
IDP-W□□-FSI-YY
£: Wavelength，13:1310nm 15:1550nm
YY: SS:单级 DS:双级
