    colorPol® 可见光近红外 VIS-NIR 偏振片 VIS 700 BC3 (压层)

    该偏振片在近距至中距红外线光谱范围中应用

    产品特点如同薄膜偏振片一样扁平、 如同玻璃或硅晶片一样可塑形、 防紫外线辐射、抗大多数化学物质、 具备较大的接收角

    产品型号VIS-700-BC3-laminated

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 光谱范围 透射率 尺寸

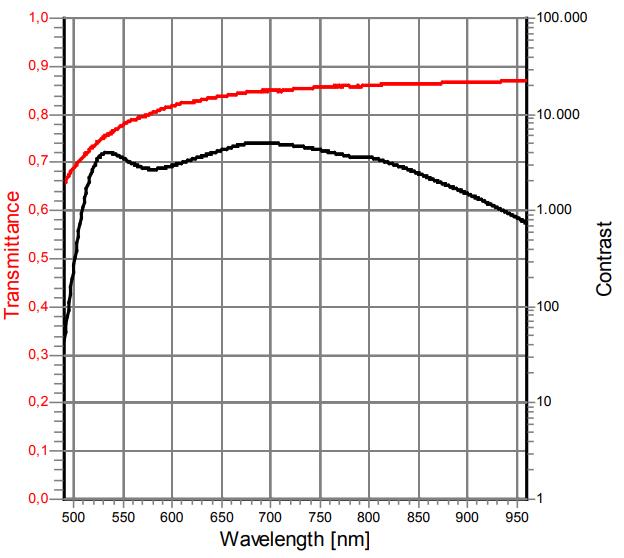

    可见光近红外 550 to 900 nm 透射率 > 77 % up to 86 % ≤100x50^2

  • 尺寸图
    • 详细参数

    型号参数

    光谱范围

    中红外

    波长范围 @对比度> 1000 : 1 (1)

    透射率（无涂层）

    550 to 900 nm

    > 77 % up to 86 %

    过滤器厚度 (压层)

    1.7 ± 0.2 / 2.0 ± 0.2 mm

    接受角

    ± 20°

    偏正轴

    与边缘< 0.5° (< 0.5° to edge)

    操作温度

    -20 to +120 ℃

    (1)

    (2)

    1） 对比度：平行与垂直透射率之比

    2）根据要求提供其他厚度

    Date: 05.04.2012







    通用参数

    colorPol® S - 结构化偏振片

    专为特殊应用与要求设计的偏振片





    在相邻的不同区域具有不同的偏振特性，例如：

    在不同波长范围的偏振

    各种偏振方向

    透明或锁定的波长范围



    外形与尺寸:各种尺寸的圆形、矩形、三角形或者不规则外形

    可选:防反射涂层，以增加透射率并减少反射率



    不同领域的技术数


    镶嵌

    光刻

    波长范围

    340 – 2650 nm

    340 – 2650 nm

    对比度

    与标准产品相同

    小结构，Max.  10000 : 1

    否则与标准产品相同

    每分段的分辨率

    取决于分段形状与波段数量

    （约 2 至 10 mm）

    Max.  30 µm

    不同分段的数量

    有限

    有限

    偏振轴方向

    < 0.5 – 2 °

    < 0.5 °





    光刻技术

    colorPol®偏振片的偏振通过浅浅嵌入玻璃的细长银纳米粒子而产生。这种特殊的设计可以通过有针对性的表面蚀刻来除去纳米颗粒。

    凭借光刻工艺，可以进行选择性的蚀刻，从而得到具有线性偏振区域的透明偏振片。通过胶合多层偏振片，可以生产含有不同波长范围和偏振方向偏振片的工件。

    每个区域的形状可任意设置，并可达到30 µm的分辨率。



    镶嵌技术

    镶嵌工艺的运用需要用超薄玻璃基板所制的colorPol®偏振片。

    对于每波段都可以选择不同的偏振方向与波长范围，而分段尺寸、形状和数量是有限的。各段如同马赛克一样得到排列，并在两个支撑基板之间固定（压层）。





    colorPol® UV 偏振片

    该偏振片在紫外光谱范围中应用。


    波长范围

    355 – 420 nm

    厚度

    0.22 或 0.27 (± 0.05) mm（未压层）

    2.0 (± 0.2) mm（压层）

    温度范围

    - 50 至 + 400 ℃（未压层）

    - 20 至 + 120 ℃（压层）

    可选

    防反射涂层，以增加透射率并减少反射率

    尺寸

    按客户需求定制

    与标准产品不同，该偏振片可与其它光谱范围、透射特性以及对比度结合提供。




    CODIXX UV偏振标准产品列表

    colorPol® UV偏振片

    参考曲线

    波 长 范 围
    [nm]

    变速器
    [%]

    对比度/消光比
    k1:k2

    厚度 [µm]
    未压层

    厚度[mm]
    压层

    尺寸
    [mm2]

    规格书下载

    UV 375 BC5


    362-392
    360-397
    357-403

    >40-47
    >40-48
    >39-48

    >100,000:1
    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 /  压 层

    UV 380 BC4


    372-388
    369-390
    365-395

    >52-57
    >52-58
    >51-59

    >100,000:1
    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 /  压 层

     对比度定义为k1:k2，其中k1指通过的偏振光通过colorPol®偏振片的透过率，k2指被阻挡的偏振光通过colorPol®偏振片的透过率。





    colorPol® VIS 偏振片

    该偏振片在紫外光谱范围中应用






    波长范围

    475 - 780 nm

    厚度

    0.28 至 0.27 (± 0.05) mm（未压层）

    2.0 (± 0.2) mm（压层）

    温度范围

    - 50 至 + 400 ℃（未压层）

    - 20 至 + 120 ℃ （压层）

    可选

    防反射涂层，以增加透射率并减少反射率

    尺寸

    按客户需求定制




    CODIXX VIS偏振标准产品列表

    colorPol® VIS偏振片

    参考曲线

    波长范围
    [nm]

    变速器
    [%]

    对比
    k1:k2

    厚度 [µm]
    未 压 层

    厚度 [mm]
    压 层

    尺寸
    [mm2]

    规格书下载

    VIS 500 BC3


    475-625

    >55-81

    >1,000:1

    280±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    VIS 500 BC3 CW01
    (防反射涂层，以增加透射率并减少反射率)

    475-625

    >55-90

    >1,000:1

    280±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    VIS 500 BC4


    480-550

    >58-76

    >10,000:1

    280±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    VIS 500 BC4 CW01
    (防反射涂层，以增加透射率并减少反射率)

    480-550

    >62-82

    >10,000:1

    280 ±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    VIS 600 BC5


    530-640
    520-740
    510-800

    >62-78
    >60-81
    >55-83

    >100,000:1
    >10,000:1
    >1.000:1

    280±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    VIS 600 BC5 CW01
    (防反射涂层，以增加透射率并减少反射率)

    530-640
    520-740
    510-750 [800]

    >66-83
    >63-86
    >58-86

    >100,000:1
    >10,000:1
    >1,000:1

    280±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    VIS 700 BC3


    550-900

    >77-86

    >1.000:1

    220±50

    2.0 ±0.2

    ≤100x50

    未 压 层 /  压 层

    VIS 700 BC3 CW03
    (防反射涂层，以增加透射率并减少反射率)

    550-900

    >84-93

    >1,000:1

    220±50

    2.0±0.2

    ≤100x50

    未 压 层 /  压 层

    VIS 700 BC4


    600-850
    600-1,000

    >78-87
    >78-88

    >10,000:1
    > 1,000:1

    220±50

    2.0±0.2

    ≤100x50

    未 压 层 /  压 层

    VIS 700 BC4 CW02
    (防反射涂层，以增加透射率并减少反射率)

    600-850
    600-1,000

    >84-93
    >84-95

    >10,000:1
    >1,000:1

    220±50

    2.0 ±0.2

    ≤100x50

    未 压 层 /  压 层

    VISIR


    600-1,200
    550-1,500

    >67-84
    >57-85

    >100,000:1
    >10,000:1

    260±50

    2.0 ±0.2

    ≤100x60

    未 压 层 /  压 层

    VISIR CW02
    (防反射涂层，以增加透射率并减少反射率)

    600-1,200

    >71-88

    >100,000:1

    260±50

    2.0±0.2

    ≤100x60

    未 压 层 /  压 层

    对比度定义为k1:k2，其中k1指通过的偏振光通过colorPol®偏振片的透过率，k2指被阻挡的偏振光通过colorPol®偏振片的透过率。




    colorPol® IR 偏振片

    该偏振片在近距至中距红外线光谱范围中应用




    光谱范围

    780 - 5,000 nm

    厚度

    0.2 0至 0.27 (± 0.05) mm（未压层）

    2.0 (± 0.2) mm （压层）

    应用温度范围

    - 50 至 + 400 ℃ （未压层）

    - 20 至 + 120 ℃ （压层）

    可选

    防反射涂层，以增加透射率并减少反射率

    尺寸

    按客户需求定制

     与标准产品不同，该偏振片可与其它光谱范围、透射特性以及对比度结合提供。




    CODIXX IR偏振标准产品列表

    高对比度、高透射率、宽光谱带宽

    colorPol® VIS产品

    参考曲线

    光谱范围
    [nm]

    变速器
    [%]

    对比
    k1:k2

    厚度 [µm]
    未 压 层

    厚度 [mm]
    压 层

    尺寸 [mm2]

    规格书下载

    VIS 700 BC3


    550-900

    >77-86

    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    VIS 700 BC3 CW03
    (双面防反射涂层，以增加透射率并减少反射率)

    550-900

    >84-93

    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    VIS 700 BC4


    600-850
    600-1,000

    >78-87
    >78-88

    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    VIS 700 BC4 CW02
    (双面防反射涂层，以增加透射率并减少反射率)

    600-850
    600-1,000

    >84-93
    >84-95

    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    VISIR


    600-1,200
    550-1,500

    >67-84
    >57-85

    >10,000:1
    >1,000:1

    260 ±50

    2.0 ±0.2

    ≤100x60

    未 压 层 / 压 层

    VISIR CW02
    (双面防反射涂层，以增加透射率并减少反射率)

    600-1,200

    >71-88

    >100,000:1

    260 ±50

    2.0 ±0.2

    ≤100x60

    未 压 层 / 压 层

    IR 950 BC4


    800-1,100
    600-1,320

    >85-87
    >80-88

    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    IR 950 BC4 CW02
    (双面防反射涂层，以增加透射率并减少反射率)

    800-1,100
    600-1,150

    >90-94
    >82-94

    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    IR 1100 BC4


    900-1,200
    750-1,400
    650-1,700

    >85-87
    >83-87
    >80-88

    >100,000:1
    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    IR 1100 BC4 CW02
    (双面防反射涂层，以增加透射率并减少反射率)

    900-1,200
    750-1,250
    650-1,250

    >91-94
    >89-94
    >86-94

    >100,000:1
    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    IR 1300 BC5


    850-1,600
    750-1,800
    650-2,000

    >82-86
    >80-87
    >76-87

    >100,000:1
    >10,000:1
    >1,000:1

    220 ±50

    2.0 ±0.2

    ≤100x50

    未 压 层 / 压 层

    NIR


    1,000-2,700
    2,700-3,000

    >77
    >70

    -

    250 ±65

    2.0 ±0.2

    at other wavelength ranges1)

    ≤100x60

    未 压 层 / 压 层

    1,200-3,000
    1,000-3,000

    -

    >10,000:1
    >1,000:1

    MIR


    2,000-4,500
    1,500-5,000

    >65-90
    >35-90

    >10,000:1
    >1,000:1

    200 ±50

    -

    ≤100x50

    未 压 层

    1)可调整透过高至率波长范围至2650 nm处。

     对比度定义为k1:k2，其中k1指通过的偏振光通过colorPol®偏振片的透过率，k2指被阻挡的偏振光通过colorPol®偏振片的透过率。

    除此之外，CODIXX也可提供客户定制偏振片。IR偏振片也可调整光谱范围、透射特性以及对比度。并添加防反射涂层（AR），以增加透射率并减少表面反射率。





    colorPol®高透射率（HT）系列

    偏振片Polarisatoren mit besonders hoher Transmission

    colorPol® 制品

    图形

    光谱范围
    [nm]

    变速器
    [%]

    插入損失
    [dB]

    对比
    k1:k2

    厚 度 未 压 层
    [µm]

    尺寸
    [mm²]

    PDF

    IR 1310 BC4


    1,280 - 1,500

    > 88

    < 0.555

    > 10,000:1

    200 ± 50 µm (T2 HT)
    270 ± 50 µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    T2 HT

    HT

    T5 HT

    IR 1310 BC4 CS1310
    (单面防反射涂层，以增加透射率并减少反射率）

    1,280 - 1,500

    > 92

    <0.362

    > 10,000:1

    200 ± 50 µm (T2 HT)
    270 ± 50 µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    IR 1310 BC4 C1310
    (双面防反射涂层，以增加透射率并减少反射率)

    1,280 - 1,500

    > 96

    < 0.177

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    IR 1490 BC4


    1,450 - 1,530

    > 88

    < 0.555

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    T2 HT

    HT

    T5 HT

    IR 1490 BC4 CS1490
    (单面防反射涂层，以增加透射率并减少反射率）

    1,450 - 1,530

    > 92

    <0.362

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    IR 1490 BC4 C1490
    (双面防反射涂层，以增加透射率并减少反射率)

    1,450 - 1,530

    > 96

    < 0.177

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    IR 1550 BC4


    1,480 - 1,650

    > 88

    < 0.555

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    T2 HT

    HT

    T5 HT

    IR 1550 BC4 CS 1550
    (单面防反射涂层，以增加透射率并减少反射率）

    1,480 - 1,650

    > 92

    <0.362

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    IR 1550 BC4 C1550
    (双面防反射涂层，以增加透射率并减少反射率)

    1,480 - 1,650

    > 96

    < 0.177

    > 10,000:1

    200 ± 50µm (T2 HT)
    270 ± 50µm (HT)
    500 ± 50 µm (T5 HT)

    ≤100x50
    ≤100x60
    ≤100x27

    IR 2000 BC2 HT


    1,600-2,500

    >90

    < 0.457

    >100:1

    220+/-50 (HT)

    ≤100x50

    HT

    IR 2000 BC2 HT CW06
    (双面防反射涂层，以增加透射率并减少反射率)

    1,600-2,500

    >96

    < 0.177

    >100:1

    220+/-50 (HT)

    ≤100x50

    HT
